Освоение конструкции волоконно-оптического кабеля связи в одном руководстве: от проверки одной катушки до окончательной приемки

Инженерия волоконно-оптических кабелей

Волоконно-оптические кабели связи в основном делятся на: проектирование воздушных волоконно-оптических кабелей, проектирование подземных волоконно-оптических кабелей, проектирование кабельных каналов, проектирование водных волоконно-оптических кабелей и проектирование подводных волоконно-оптических кабелей.

1. Обзор

1.1 Характеристики конструкции волоконно-оптической кабельной линии

Характеристика	Подробности
Длина оптоволоконного кабеля	Стандартная производственная длина волоконно-оптических кабелей общего назначения составляет 2 км (иногда определяется в соответствии с требованиями заказчика). Для подземных кабелей на сверхдлинных релейных участках протяженностью более 70 км длина также составляет 2 км.
Низкая прочность на растяжение	Прочность на разрыв, необходимая для волоконно-оптических кабелей, в основном обеспечивается силовыми элементами. Обычное разрывное усилие волоконно-оптических кабелей составляет 100–300 кг, а для кабелей, проложенных непосредственно в грунте, — 600–800 кг. Для специальных волоконно-оптических кабелей (например, подводных) значение прочности на разрыв определяется конструкторским отделом.
Малый диаметр и легкий вес	Например, одномодовые оптоволоконные кабели с числом жил менее 10 имеют диаметр в пределах 11 мм и вес на единицу длины менее 90 кг/км.
Высокие требования к оптоволоконному соединению	Сращивание волокон требует плавления торцов волокон при высоких температурах и их склеивания за счёт вязкости кварцевого стекла. Поэтому оборудование, используемое для сращивания, относительно сложное, а технические требования к нему выше, чем к кабелям.

2. Строительство волоконно-оптических кабельных линий

2.1 Область применения строительства волоконно-оптических кабельных линий

Проектирование волоконно-оптических кабельных линий связи является важной частью проектирования волоконно-оптических линий связи. Разделение между ними и проектированием монтажа передающего оборудования основано на Оптический распределительный щит (ODF) или Оптическая распределительная панель (ODP)Внешняя сторона ODF/ODP относится к части волоконно-оптической кабельной линии, т. е. к участку между разъемом местного ODF/ODP (или разъемом на ретрансляторе) и ODF/ODP (или разъемом на ретрансляторе) противоположной станции.

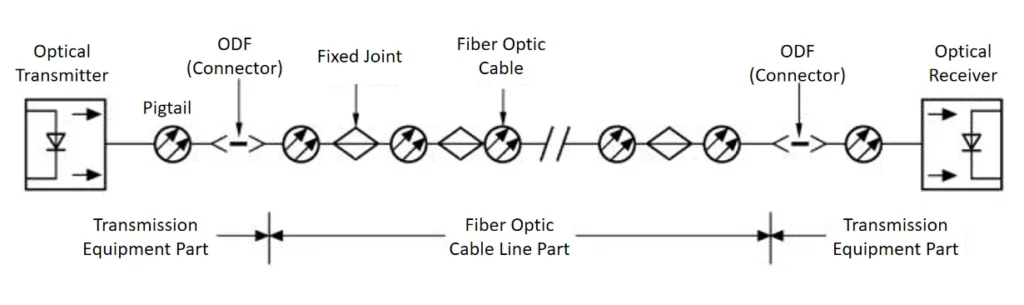

Принципиальная схема области строительства волоконно-оптической кабельной линии

【Оптический передатчик → Пигтейл → ODF (разъем) → Фиксированное соединение → Волоконно-оптический кабель → ODF (разъем) → Оптический приемник】

【Часть передающего оборудования — Часть волоконно-оптической кабельной линии — Часть передающего оборудования】

Строительство волоконно-оптической кабельной линии связи подразделяется на следующие сценарии:

1. Внешняя часть линииСодержание строительства в основном включает прокладку оптоволоконных кабелей, реализацию различных защитных мер после прокладки и сращивание кабелей.
2. Часть беспилотной станцииСодержание строительства в основном включает установку автоматического шкафа ретранслятора, прокладку оптоволоконного кабеля, оконцовку кабеля, сращивание всех волокон в кабеле с пигтейлами разъемов на ретрансляторе и подключение медных проводников и силовых элементов.

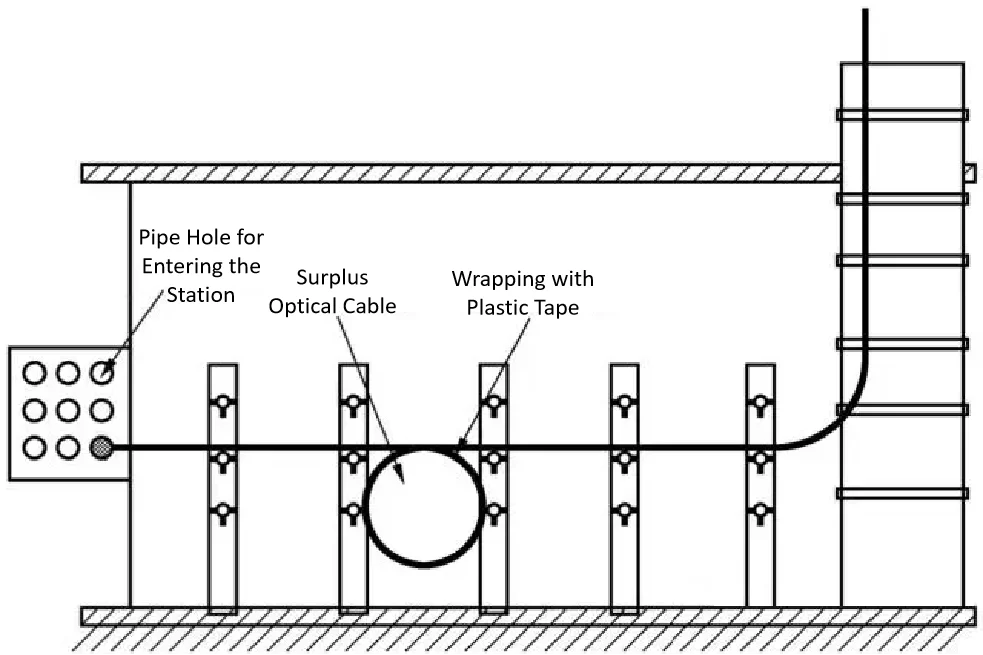

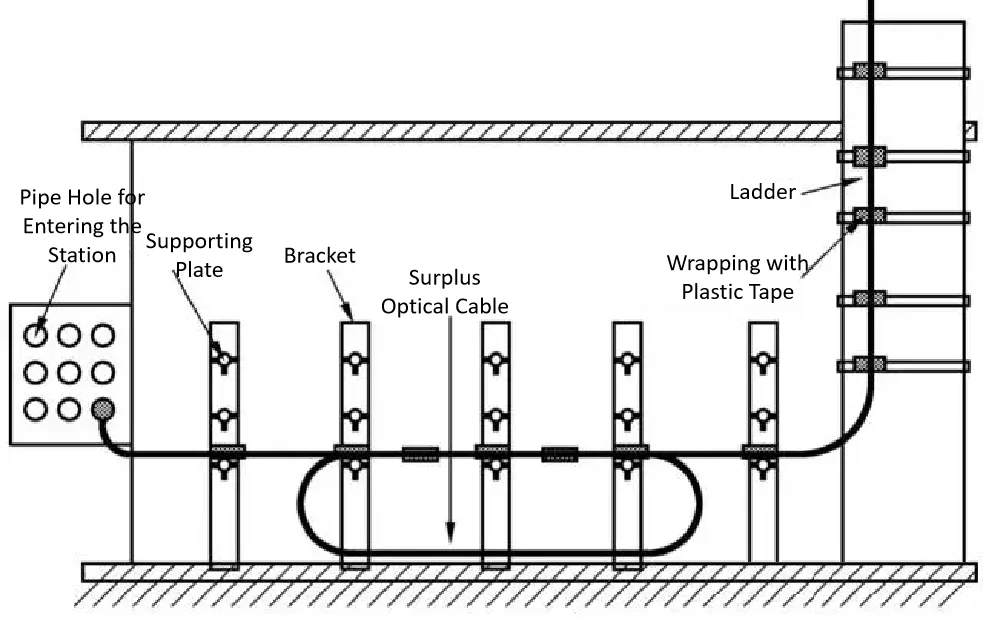

3. Часть внутренней станции① Прокладка внутренних волоконно-оптических кабелей. ② Сращивание всех волокон кабеля с пигтейлами ODF, ODP или разъемами на ретрансляторе в помещении терминального оборудования и в помещении обслуживаемого ретранслятора; а также заделка и подключение медных проводников, силовых элементов и защитного заземления. ③ Окончательные приемочные испытания фотоэлектрических индикаторов релейной секции.

2.2 Порядок строительства волоконно-оптических кабельных линий

Общая процедура строительства волоконно-оптических кабельных линий делится на пять этапов: Подготовка, укладка, сращивание, испытание и окончательная приемка, как показано ниже: Осмотр отдельного барабана → Повторное обследование маршрута → Распределение кабельных барабанов → Подготовка маршрута → Прокладка кабеля → Сращивание и монтаж → Тестирование релейной секции → Окончательная приемка

1. Проверка кабелей с одной катушкой: Проверьте внешний вид кабеля, соответствующие характеристики волокон и сигнальных проводов.
2. Повторная съемка маршрута: На основании чертежа проекта конструкции еще раз проверьте конкретное направление маршрута, условия прокладки, условия окружающей среды, конкретные места соединений, расстояние до земли, размещение кабельных барабанов и хранение кабеля.
3. Распределение кабельных катушек: Рассчитайте общую длину прокладки на основе повторно обследованного маршрута и разумно распределите длины кабельных барабанов.
4. Подготовка маршрута: Для кабелей, прокладываемых в каналах, очистите каналы и предварительно проложите стальные тросы или пластиковые трубы; для воздушных кабелей предварительно проложите стальные тросы и крюки; для кабелей, прокладываемых непосредственно в земле, выкопайте кабельные траншеи и подготовьте стыковые колодцы. Это обеспечит бесперебойную реализацию проекта и безопасную прокладку кабелей.

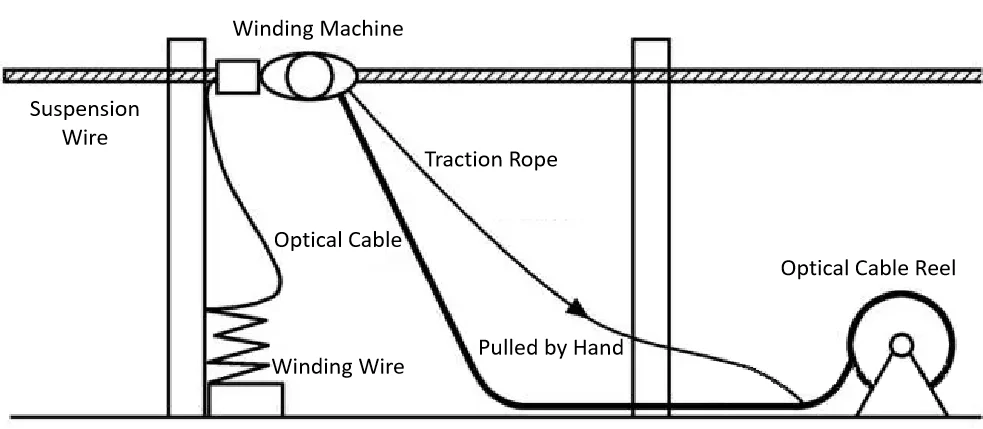

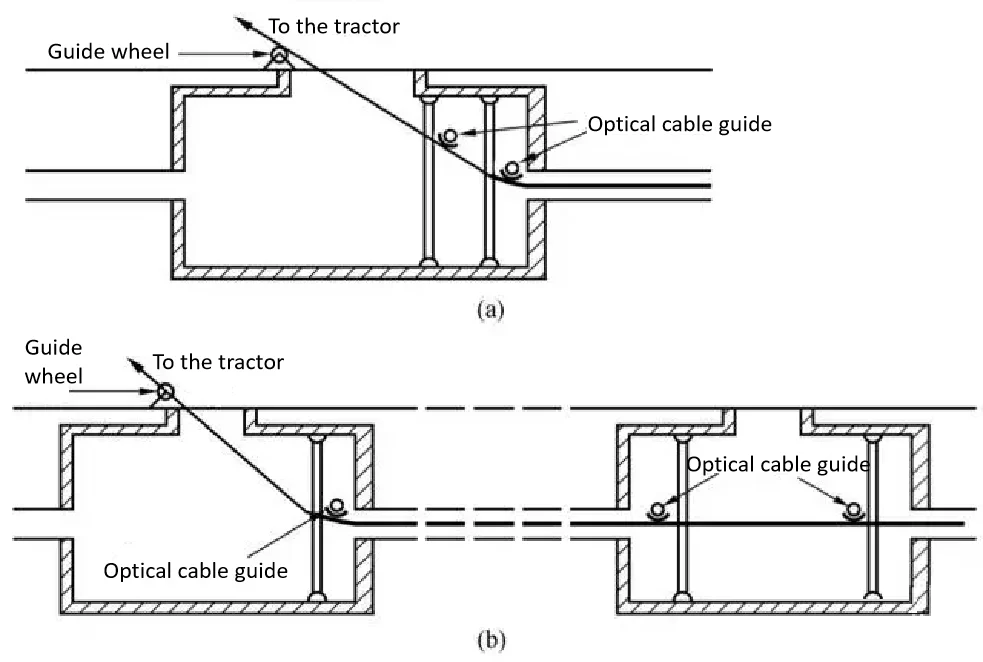

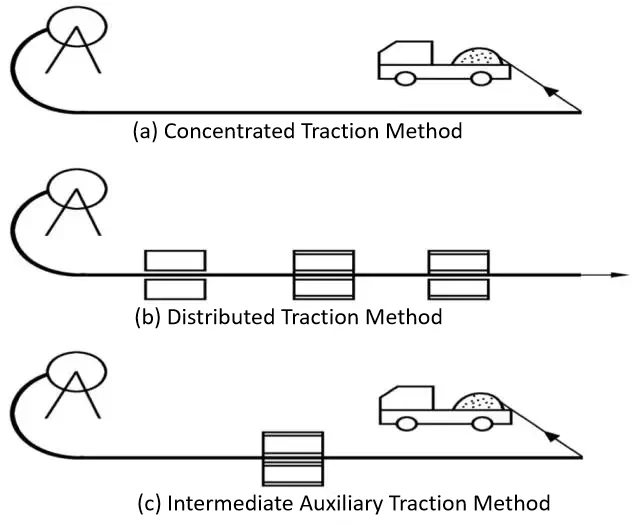

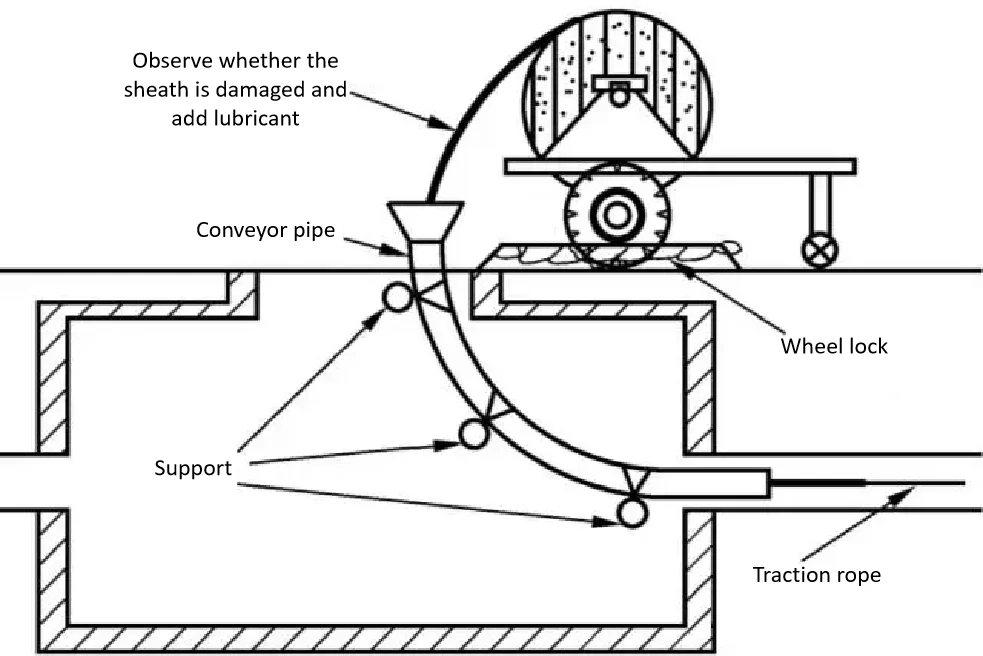

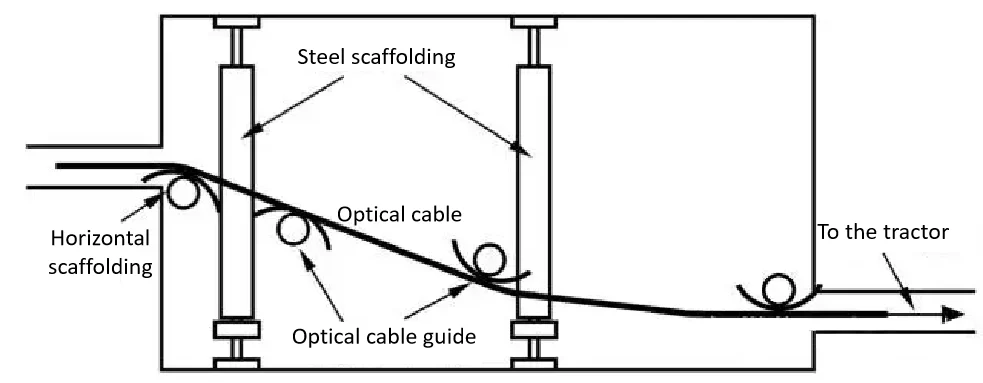

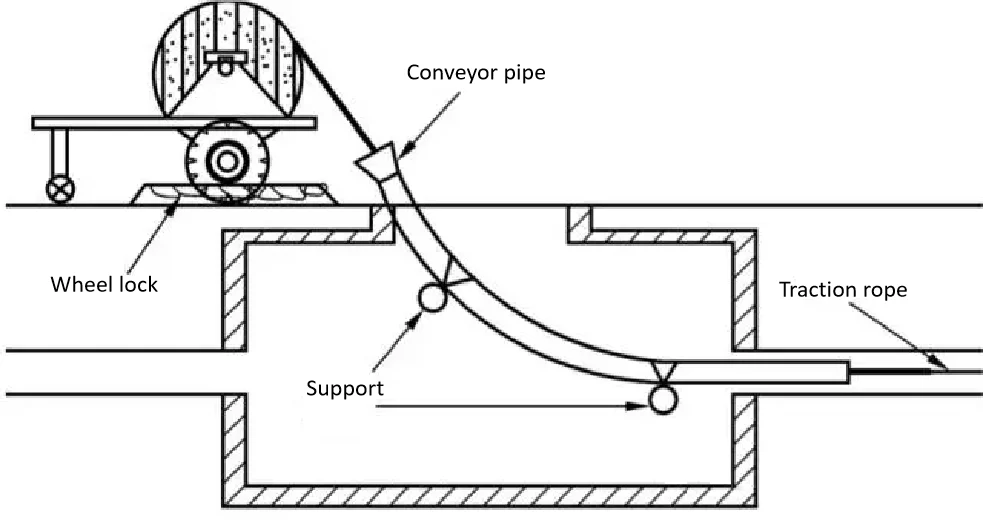

5. Прокладка кабеля: В зависимости от способа прокладки, поместите однокатушечный кабель на опоры линий электропередач (воздушная прокладка), протяните его в кабельные каналы (канальная прокладка) или уложите его в кабельные траншеи (подземная прокладка).
6. Сращивание и монтаж кабелей: Включает сращивание волокон, соединение медных проводников, алюминиевых оболочек и силовых элементов, измерение потерь в соединениях, герметизацию соединительных муфт и установку устройств защиты соединений.
7. Тестирование релейной секции: Включить тестирование характеристик волокна (например, общего затухания волокна) и электрических характеристик медных проводов.
8. Окончательная приемка кабелей: Предоставьте техническую документацию, такую как строительные чертежи, пересмотренные карты маршрутов и данные измерений, а также проведите технологический контроль и окончательную приемку для поставки сертифицированных волоконно-оптических линий и обеспечения ввода системы в эксплуатацию.

3. Проверка волоконно-оптических кабелей с помощью одной катушки

3.1 Концепция и цель однобобинной инспекции

• Обязательное требование: Перед укладкой кабеля необходимо провести проверку одной катушки.
• Инспекционные работы: Проверка и подсчёт спецификаций, типов и количества поставленных на объект кабелей и соединительных материалов; проведение визуального осмотра и измерение основных фотоэлектрических характеристик. Подтверждение соответствия количества и качества кабелей и материалов требованиям, указанным в проектной документации или договорах.
• Значение: Проверка кабелей с помощью одной катушки оказывает важное влияние на соблюдение графика проекта, качество строительства, качество будущей связи, экономическую выгоду проекта, техническое обслуживание и срок службы линии. Даже если график сжат, его нельзя проводить в спешке; вместо этого необходимо применять соответствующие технические регламенты, используя научный подход, высокую ответственность и правильные методы проверки.

3.2 Содержание и методы проверки отдельных рулонов

• Сбор данных с отдельных рулонов (данные с рулона будут включены в материалы окончательной приемки проекта).
• Повторное измерение длины кабеля (обратите внимание на разницу между длиной волокна и длиной кабеля).
• Измерение потерь в однокатушечных кабелях (определение тремя методами).
• Проверка изоляции оболочки кабеля.
• Проверка других материалов.

Проверка с использованием одной катушки подходит для проведения на месте, при этом проверенные кабели и материалы не следует транспортировать на большие расстояния. После проверки необходимо зарегистрировать кабели и материалы, указав на катушке номер катушки, полярность внешнего конца, длину, тип (подземный, канальный, воздушный, подводный и т. д.) и область применения (дополняется после распределения катушек).

3.2.1 Измерение потерь в одном барабане кабеля

• Определение потерь в оптоволокне: затухание оптической мощности при передаче оптических сигналов по волоконно-оптическому волноводу. Затухание зависит от длины волны. Потери на единицу длины называются коэффициентом потерь и измеряются в дБ/км. При контроле одиночных катушек основной задачей является измерение коэффициента потерь.
• Методы и выбор измерений на месте:

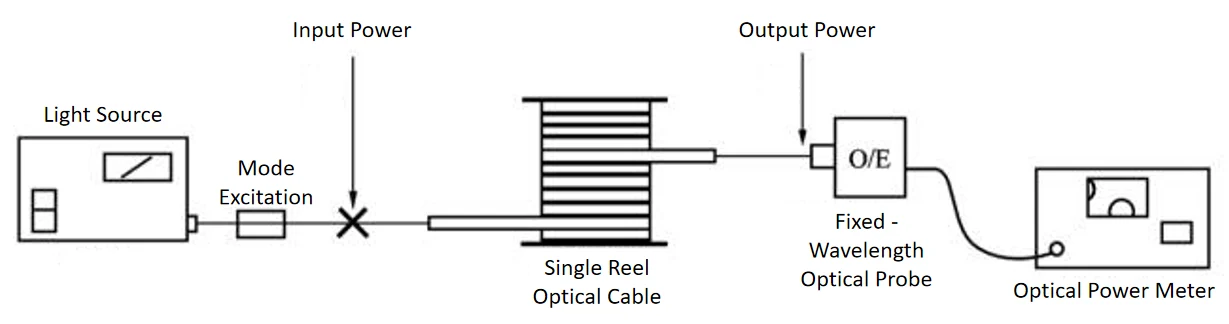

  • Метод усечения: деструктивный метод, основанный на N измерениях.

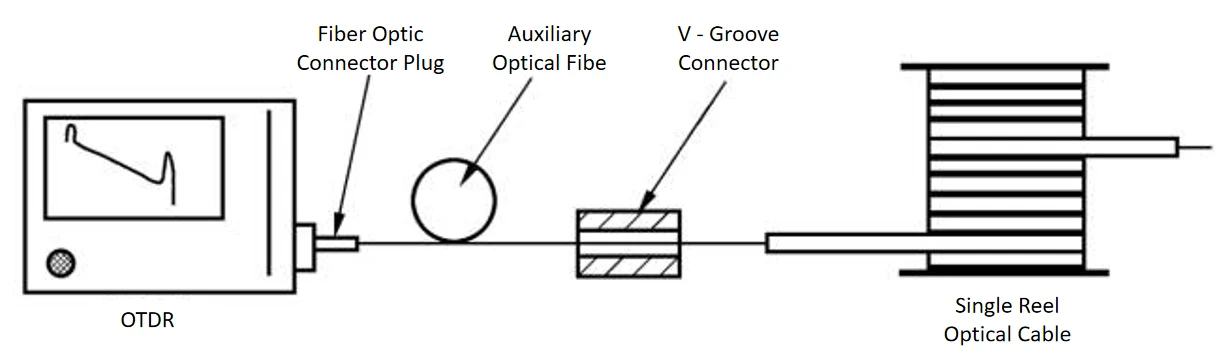

  • Метод обратного рассеяния: неразрушающий метод с особенностью одностороннего (одностороннего) измерения.

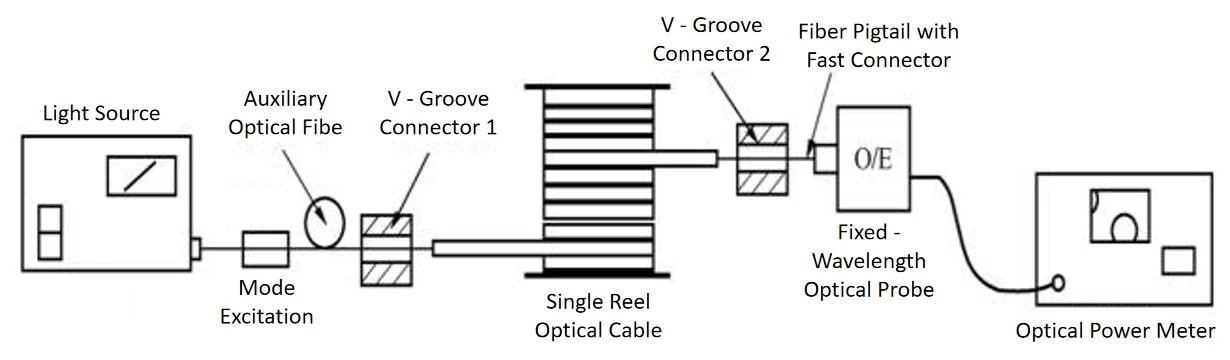

  • Метод вносимых потерь: также известный как метод интервенционных потерь, это неразрушающий метод измерения.

Метод	Преимущества	Недостатки
Метод сокращения	1. Рекомендован МСЭ-Т в качестве эталонного метода; принцип измерения соответствует определению потерь, обеспечивает высокую точность измерений. 2. Низкие требования к самому прибору; точность измерений в меньшей степени зависит от прибора.	1. Разрушительный (требуется перерезание кабеля). 2. Высокие требования к условиям оптической инжекции, окружающей среде и квалификации оператора. 3. Сложность испытаний и большие затраты времени.
Метод обратного рассеяния	1. Неразрушающий. 2. Возможность одностороннего измерения. 3. Возможность одновременного проведения повторного измерения длины и наблюдения за кривой сигнала обратного рассеяния с высокой скоростью и эффективностью. 4. Удобный и простой в эксплуатации.	1. Высокие требования к динамическому диапазону оптического рефлектометра (OTDR). 2. На точность измерений существенно влияет сам прибор.
Метод вносимых потерь	1. Неразрушающий контроль. 2. Низкие требования к самому прибору.	1. Высокие требования к соединителям с V-образной канавкой. 2. Не подходит для однокатушечных измерений; подходит только для общих измерений.

3.2.2 Проверка изоляции оболочек кабелей

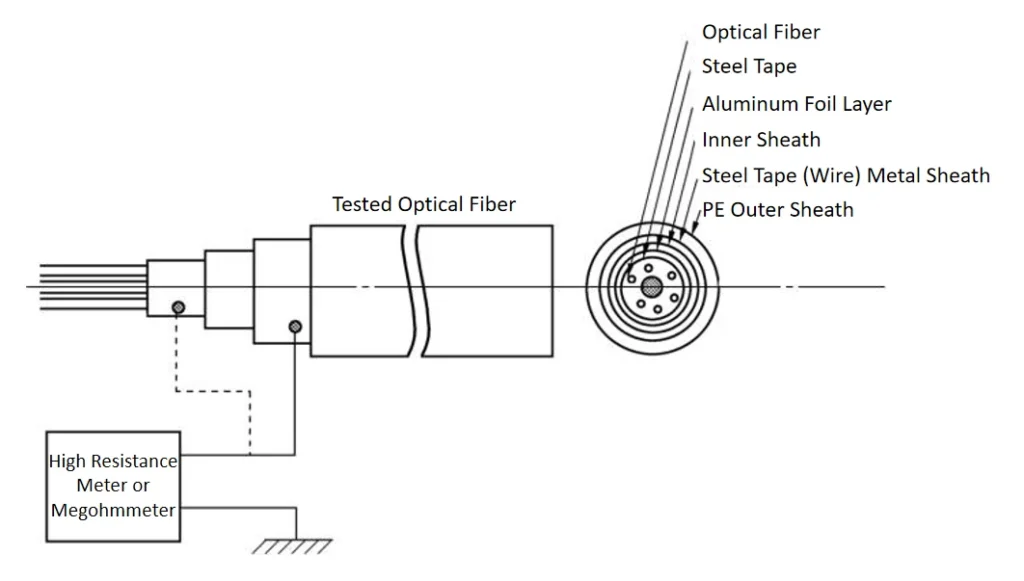

Изоляция оболочек кабеля проверяется путем измерения изоляции заземления металлических оболочек кабеля (таких как продольные алюминиевые оболочки (LAP) и слои брони из стальной ленты или стальной проволоки) для определения целостности внешней оболочки кабеля (PE).

① Измерение изоляции заземления оболочек

• а. Измерение сопротивления изоляции.
• б) Измерение электрической прочности диэлектрика.

3.2.3 Проверка других материалов

Включая подсчет количества и проверку качества материалов для кабельных соединений, оптоволоконных разъемов (с пигтейлами), пластиковых труб для кабельных каналов, материалов для защиты кабелей, а также шкафов автоматических ретрансляторов и их принадлежностей.

① Проверка кабельных муфт (коробок) и аксессуаров

• а. Подсчитайте количество.
• б. Проверьте качество.

Пример: Список соединительных муфт и деталей для подземных/кабельных кабелей

Серийный номер	Имя	Количество (в комплекте)	Замечания
1	Металлическая основная гильза	1 комплект	–
(1)	Рукав из нержавеющей стали	1 шт.	–
(2)	Внешняя уплотнительная крышка из нержавеющей стали	2 штуки	–
(3)	Внутренняя уплотнительная крышка втулки из нержавеющей стали	2×2 штуки	–
(4)	Большая уплотнительная прокладка	2 штуки	–
(5)	Маленькая уплотнительная прокладка	2×2 штуки	–
(6)	Болт M16 из нержавеющей стали (наружный)	4×2 штуки	–
(7)	Болт M16 из нержавеющей стали (внутренний)	4×2 штуки	–
2	Сращивание металлического кронштейна	1 комплект	–
3	Коробка для хранения волокон	1 комплект	Включает в себя основание и крышку
4	Самоклеящаяся резиновая пластина для фиксации стыков (внутри коробки для хранения волокон)	1 шт.	1 шт. для 6-волоконных кабелей
5	Защитная термоусадочная трубка из волокна	10 штук	15 штук для 12-волоконных кабелей
6	Соединительный элемент силового элемента и переходная трубка для поперечной линии	по 1 штуке	–
7	Соединитель медного провода	10 штук	Для 8 медных проводов
8	Уплотнительная лента	1–5 полосок	–
9	Пластиковый наконечник	2 штуки	–
10	Основная термоусадочная трубка	1 шт.	Рукав снаружи сустава
11	Термоусадочная трубка 26,5×4,5	2 штуки	Для кабелей с обеих сторон
12	Термоусадочная трубка 20×3	1 шт.	Для заземляющего провода
13	Медный наконечник	1 шт.	Для заземляющего провода
14	Осушитель	2 упаковки	–
15	Чистящее средство, фольга, наждачная бумага	Небольшое количество	–

② Проверка пластиковых кожухов трубопроводов и других защитных труб

• а. Проверка пластиковых подтрубков
• б. Проверка защитных труб подземного оптического кабеля

Прочность на сжатие (кг/см²)	Прочность на растяжение (кг/см²)	Удлинение при разрыве (%)	Внутренний диаметр приемной катушки подканала
≥4	≥80	≥200	≥24 раза больше наружного диаметра подканала

③ Проверка монтажного оборудования для автоматических станций

• а. Проверка необслуживаемых ретрансляторных шкафов
• б. Проверка оптических кабелей с пигтейлами

④ Проверка разъемов оптического кабеля и клеммных рамок (панелей)

• а. Проверка оптоволоконных разъемов
• б) Осмотр клеммных рамок (панелей)
• в) Проверка сочленения разъемов.

4. Повторное обследование трассы волоконно-оптических кабелей

Повторное обследование трассы волоконно-оптических кабельных линий (ВОЛС) является первой задачей после официального начала реализации проекта ВОЛС. На основании строительного проекта повторное обследование включает в себя необходимые измерения и повторные проверки трассы для определения конкретного места прокладки кабеля, измерения точного расстояния до него и получения необходимых данных для размещения кабельных барабанов, укладки и защиты участков. Это гарантирует качественное и своевременное завершение проекта.

4.1 Основные задачи повторного обследования

• Проверьте направление трассы кабеля, способ прокладки, условия окружающей среды и местоположение ретранслятора в соответствии с требованиями проекта.
• Измерьте и проверьте расстояние по земле между секциями реле; для воздуховодов измерьте расстояние между люками.

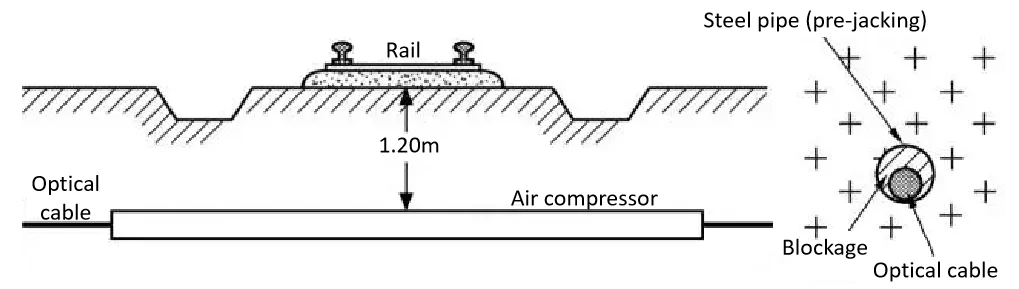

• Проверить технические мероприятия и участки пересечения железных дорог, автомагистралей, рек, каналов и других препятствий, а также подтвердить возможность реализации каждого конкретного мероприятия в проекте.
• Проверить длину, размеры и возможность реализации участков «трех защит» (защита от механических повреждений, молнии и термитов).
• Проверка и корректировка чертежей проекта строительства.
• Проверить разделы, объем и осуществимость компенсации за посевы и сады; подтвердить осуществимость «объезда» на сложных участках.
• Наблюдайте за местностью и рельефом и первоначально определите экологические условия в местах расположения площадок.
• Предоставить необходимые данные и материалы для размещения кабельных катушек, хранения и прокладки кабеля.

Минимальное расстояние (м) между кабелями, проложенными непосредственно в земле, и другими строительными объектами

Наименование строительного объекта		Минимальный клиренс (м)
		Параллельный	Пересечение
Городская телефонная линия (Edge Line)		0.75	0.25
Оптические/электрические кабели связи, прокладываемые в нетраншейных условиях		0.5	0.5
Подземные силовые кабели	≤35 кВ	0.5	0.5
	＞35 кВ	2	0.5
Трубы водоснабжения	<30 см	0.5	0.5
	30–50 см	1	0.5
	＞50 см	1.5	0.5
Трубы высокого давления для нефти и газа		10	0.5
Тепловые трубы/Канализационные трубы		1	0.5
Дренажные трубы		0.8	0.5
Газовые трубы	＜3 кг/см²	1	0.5
	3–8 кг/см²	2	0.5
Красная линия здания (или фундамент)		1	–
Деревья	Городские/деревенские большие деревья/фруктовые деревья	0.75	–
	Большие сельские деревья	2	–
Колодцы/Гробницы		3	–
Навозные ямы/компостные ямы/биогазовые установки и т. д.		3	–

Примечание: При использовании защиты стальных труб минимальное расстояние для пересечения водопроводных, газопроводных и нефтепроводных труб может быть уменьшено до 0,15 м.

Минимальное горизонтальное расстояние (м) между воздушными кабелями и другими сооружениями/деревьями

Имя	Минимальный зазор	Замечания
Пожарные гидранты	1	–
Железные дороги	1.33H	H обозначает высоту столба от земли.
Тротуары (бордюрные камни)	0.5	–
Городские деревья	2	–
Сельские деревья	2	–

Минимальное вертикальное расстояние (м) между воздушными кабелями и другими зданиями/деревьями

Имя	Параллельный		Пересечение
	Распродажа	Замечания	Распродажа	Замечания
Улицы	4.5	Минимальная высота кабеля от земли	5.5	Минимальная высота кабеля от земли
Переулки	4	Минимальная высота кабеля от земли	5	Минимальная высота кабеля от земли
Железные дороги	3	Минимальная высота кабеля от земли	7.5	Минимальная высота кабеля от земли
Шоссе	3	Минимальная высота кабеля от земли	5.5	Минимальная высота кабеля от земли
Грунтовые дороги	3	Минимальная высота кабеля от земли	4.5	Минимальная высота кабеля от земли
Здания	–	–	0,6 (до конька) / 1,5 (до крыши)	Минимальная высота кабеля от конька или плоской крыши
Реки	–	–	1.6	Минимальная высота кабеля от вершины самой высокой мачты при самом высоком уровне воды
Городские деревья	–	–	1.5	Минимальная высота кабеля от верхушек ветвей дерева
Сельские деревья	–	–	1.5	Минимальная высота кабеля от верхушек ветвей дерева
Линии связи	–	–	0.6	Минимальный кабель одной стороны к максимальному кабелю другой стороны

4.2 Методы повторного обследования

1. Состав группы повторного обследования: Команда, организованная строительным подразделением, обычно включает в себя сотрудников строительного, ремонтного, конструкторского и проектного отделов. Повторное обследование следует провести до размещения кабельных барабанов.
2. Общие методы повторного обследования:

• Настройка маршрута: Определите начальную точку, точки поворота и промежуточные прямые полюса.
• Измерение расстояния: Для измерения фактического расстояния по земле используйте цепь заземления длиной 100 м (50 м в горной местности).
• Размещение маркерных кольев: Например, столб на отметке 8,152 км обозначен как «8+152»; установите счетные столбы через каждые 100 м, ключевые столбы — через каждый 1 км, а маркерные столбы — на поворотных точках.
• Разметка линии: Пометьте место белым известковым порошком или известью.
• Картографирование: Для городских территорий используйте масштаб 1:500 или 1:1000, для пригородных — 1:2000; для плановых карт — 1:500–5000, для поперечных карт — 1:50–100.
• Регистрация: Запишите длину, местоположение, качество почвы, сооружения, меры защиты и укрепления.

4.3 Распределение кабельных катушек

4.3.1 Цель распределения кабельных катушек

Рационально использовать кабели, уменьшать количество кабельных соединений и потери в них, экономить кабели и повышать качество проектов волоконно-оптической связи.

4.3.2 Методы распределения кабельных катушек

1. Основные этапы распределения катушек
   • а. Подготовьте сводную таблицу общей длины кабельной трассы.
   • б) Подготовьте сводную таблицу кабелей.
   • в. Таблица распределения кабелей для каждой секции реле

Название секции реле
Общая проектная длина (км)
Длина повторно обследованного участка (км)	Похороненный
	Воздуховод
	Воздушный
	Водный путь
	Склон
	В помещении (станция)
	Общий

Серийный номербер	Номер катушки	Спецификация, Модель	Длина катушки (км)	Замечания

Название секции реле	Тип кабеля	Количество(км)		Заводской номер катушки	Замечания
	Спецификация/Модель	Планируемое количество	Фактически выделенный объем (км)

2. Этапы распределения кабельных катушек по релейным секциям
   • а. Определить направление распределения.
   • б) Уточните требования к кабелям ввода станции.
   • в. Расчет длины прокладки оптического кабеля
     • Рассчитайте длину прокладки кабеля по следующей формуле:
       • L = L_подземный + L_воздуховод + L_воздушный + L_водный путь + L_уклон
       • L_buried: Длина укладки непосредственно подземных кабелей = Обследованная длина подземного участка + Зарезервированная длина для подземного участка
       • L_duct: Длина укладки кабелей в канале = Обследованная длина секции канала + Зарезервированная длина для секции канала
       • L_aerial: Длина прокладки воздушных кабелей = Обследованная длина воздушного участка + Зарезервированная длина для воздушного участка
       • L_waterway: Длина прокладки подводных кабелей = (L1 + L2 + L3 + L4 + L5) × (1 + a′) (a′ — резервный коэффициент)
   • г. Метод распределения катушек для кабельных каналов
     • Освойте следующие ключевые моменты:
       • Измеренное наземное расстояние маршрута должно быть точным и сверяться с оригинальными картами отдела технического обслуживания.
       • При распределении катушек основное внимание уделяется выбору подходящей длины однокатушечного кабеля и соединительных колодцев.
   • е. Ключевые моменты метода распределения катушек для подземных кабелей
     • Общая длина секций общего реле должна соответствовать предыдущей таблице (Таблица распределения кабелей для каждой секции реле).
     • Для релейных секций с жестким запланированным количеством кабелей необходимо применять распределение по принципу «фиксированный кабель и фиксированное местоположение».
     • Для подземных кабелей «регулировочные барабаны» должны быть распределены в соответствии с условиями прокладки кабеля при распределении барабанов.

5. Прокладка кабеля

Для обеспечения безопасности и успешности прокладки кабеля необходимо соблюдать следующие правила:

1. Радиус изгиба кабеля должен быть не менее 15-кратного наружного диаметра кабеля и не менее 20-кратного наружного диаметра кабеля при строительстве.
2. Сила тяги при прокладке кабеля не должна превышать 801ТП3Т максимально допустимого натяжения кабеля; мгновенное максимальное усилие тяги не должно превышать максимально допустимого натяжения кабеля, а основное усилие тяги должно действовать на силовой элемент кабеля.
3. Кабели, требующие маркировки концов А/В, прокладывайте в направлении, указанном в проекте.
4. Для предотвращения повреждения кабеля от скручивания во время тяги между тяговой головкой и тяговым канатом устанавливается вертлюг. Тяговая головка может быть изготовлена заводским способом или на месте.
5. При укладке кабеля его необходимо освободить от верхней части барабана и поддерживать в форме расслабленной дуги. При укладке не допускается скручивание кабеля, а также строго запрещается образование петель и скручивание кабеля.
6. При механической прокладке тяги диапазон регулирования скорости тяговой машины должен составлять 0–20 м/мин с бесступенчатой регулировкой скорости; натяжение тяги также может регулироваться, а машина должна автоматически подавать сигнал тревоги и прекращать тягу, когда сила тяги превышает заданное значение.
7. При ручной прокладке тягой скорость должна быть равномерной, обычно около 10 м/мин, а длина тяги не должна быть слишком большой; тягу можно проводить в несколько этапов.
8. Для обеспечения качества и безопасности прокладки кабеля процесс строительства должен быть чётко организован и руководиться ответственным лицом. Необходимо обеспечить наличие надёжных средств связи. Работа неподготовленного персонала без средств связи категорически запрещается.

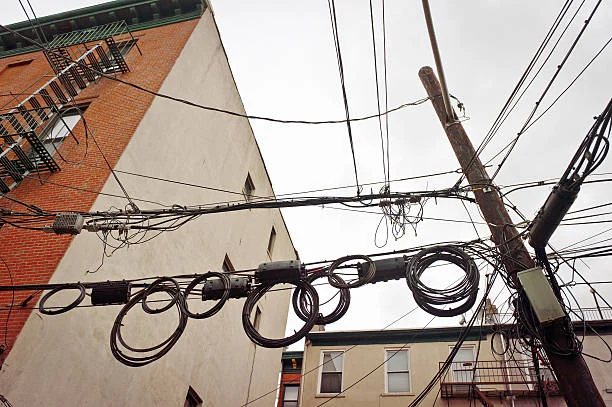

5.1 Прокладка воздушных волоконно-оптических кабелей

Воздушные опорные линии электропередачи обладают преимуществами низких инвестиций и короткого цикла строительства. Поэтому метод прокладки по воздушной линии широко применяется для междугородних внутрипровинциальных магистральных линий, где оптические кабели присоединяются к существующим междугородним внутрипровинциальным опорным линиям или части сельских и городских телефонных линий. Национальные межпровинциальные магистральные линии и городские телефонные магистральные линии, как правило, не используют воздушный метод; однако, в таких сценариях, как сложный рельеф местности с непреодолимыми препятствиями или неопределенная городская планировка в городских районах, межпровинциальные магистральные линии также могут использовать частичную или временную переходную воздушную установку. Тем не менее, воздушная прокладка междугородних магистральных оптических кабелей не подходит в районах с избыточной нагрузкой, районах с температурой ниже -30 ℃, районах с большим количеством длинных пролетов, а также в районах, подверженных сильным песчаным бурям или частым тайфунам.

Воздушные оптические кабели в основном подразделяются на два типа: с опорой на стальные пряди и самонесущие. При этом предпочтение отдаётся оптоволоконным кабелям с опорой на стальные пряди. Монтаж оптоволоконных кабелей с опорой на стальные пряди подразделяется на два способа: подвесной и с обмоткой. С обмоткой преимущества заключаются в высокой эффективности конструкции, устойчивости к сильному ветровому давлению и простоте обслуживания, однако, как правило, этот тип не рекомендуется из-за многочисленных ограничений, связанных с условиями его монтажа.

5.1.1 Линия электропередачи и подвесной трос

1. Строительство воздушных кабельных линий связи разделяется на два сценария: строительство новой кабельной линии и монтаж кабеля после реконструкции существующих опорных линий связи.
2. Проектирование новых линий основывается на типе прокладываемого кабеля, условиях окружающей среды и других факторах безопасности.
3. Китай классифицирует зоны нагрузки на четыре категории в зависимости от трех факторов: силы ветра, обледенения и температуры.
4. Для кабельных линий, пересекающих небольшие реки или другие препятствия, можно использовать конструкцию с большим пролетом.
5. Как правило, в зонах с лёгкой нагрузкой пролёты опор превышают 70 м; в зонах со средней нагрузкой – пролёты опор превышают 65 м; а в зонах с тяжёлой нагрузкой – пролёты опор превышают 50 м. Помимо основного несущего троса для подвешивания кабелей, требуется вспомогательный несущий трос, который обычно представляет собой стальную прядь 7/3,0.

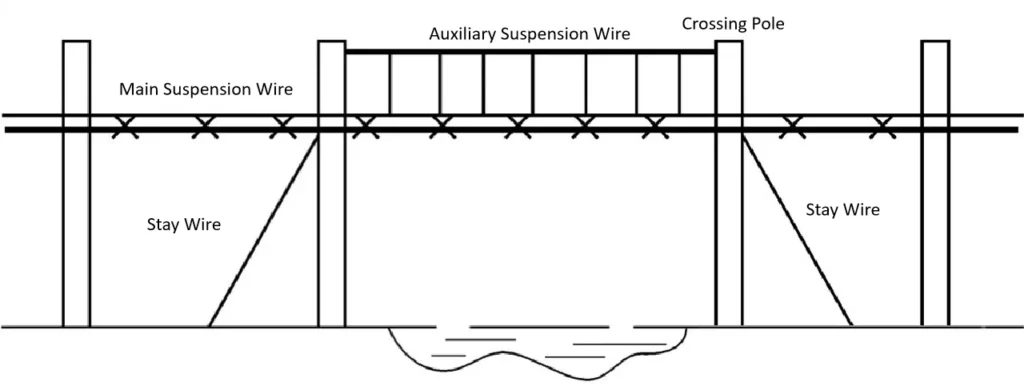

При прокладке оптического кабеля на больших пролетах опор необходимо, чтобы стрела провеса оптического кабеля на больших пролетах опор после подвески была в принципе такой же, как и на всей линии.

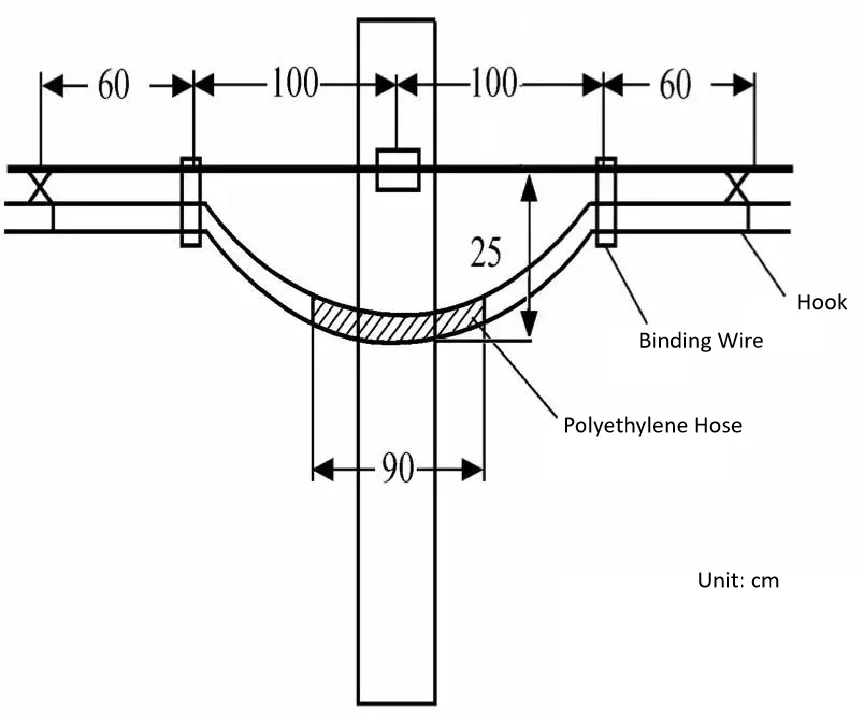

Для подвесного оптического кабеля на каждой опоре необходимо предусмотреть телескопический изгиб, чтобы предотвратить натяжение волокон, вызванное тепловым расширением и сжатием кабеля. Воздушный оптический кабель следует сворачивать в бухты и закреплять на опорах с определённым интервалом для использования при ремонте оптического кабеля.

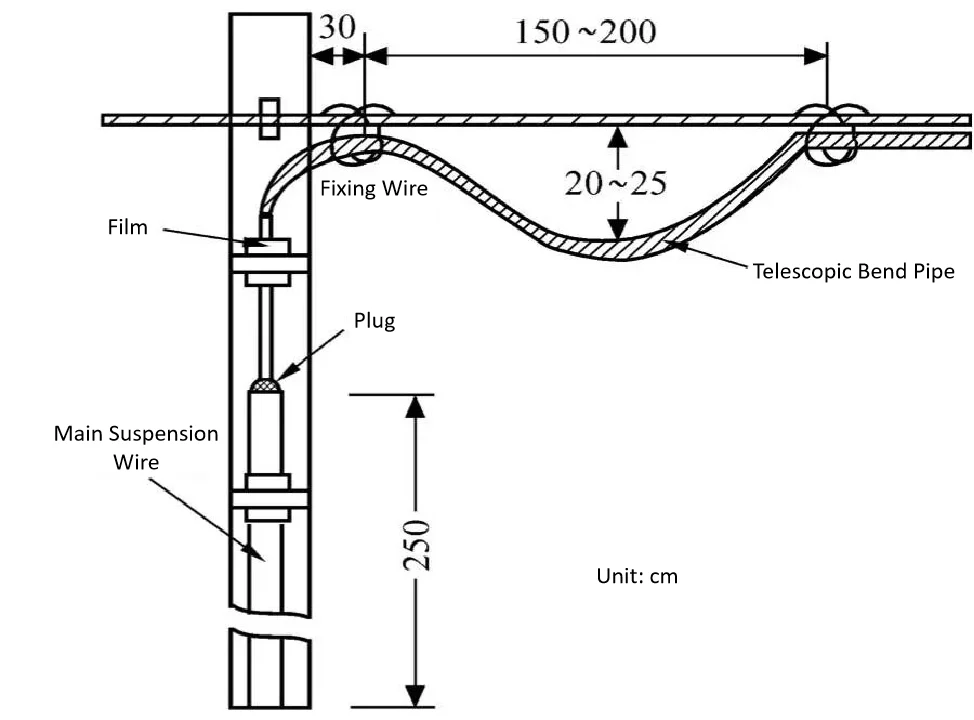

Методы монтажа и требования к прокладке оптического кабеля по воздушной линии: Нижняя часть опоры должна быть защищена стальной трубой для предотвращения антропогенных повреждений, а в верхней подвесной части необходимо предусмотреть телескопический изгиб для предотвращения воздействия климатических изменений.

Выбор характеристик стальной пряди и крюка

Зона нагрузки	Тип стальной пряди	Расстояние между полюсами (м)	Вес оптического кабеля (кг/м)
Зона малой нагрузки	7/2.2 Стальная прядь	≤45	≤2.1
		≤60	≤1,5
		≤80	≤1.0
Зона средней нагрузки	7/2.2 Стальная прядь	≤45	≤1,8
		≤50	≤1,5
		≤60	≤1.0
Зона тяжелой нагрузки	7/2.2 Стальная прядь	≤35	≤1,5
		≤45	≤1.0
		≤50	≤0,6
Зона тяжелой нагрузки	7/2.6 Стальная прядь	≤30	≤2,5
		≤45	≤1,5
		≤50	≤1.0
Тип крючка		Внешний диаметр оптического кабеля (мм)
65		Выше 32
55		25 ~ 32
45		19 ~ 24
35		13 ~ 18
25		Ниже 12

5.1.2 Монтаж подвесных кабелей

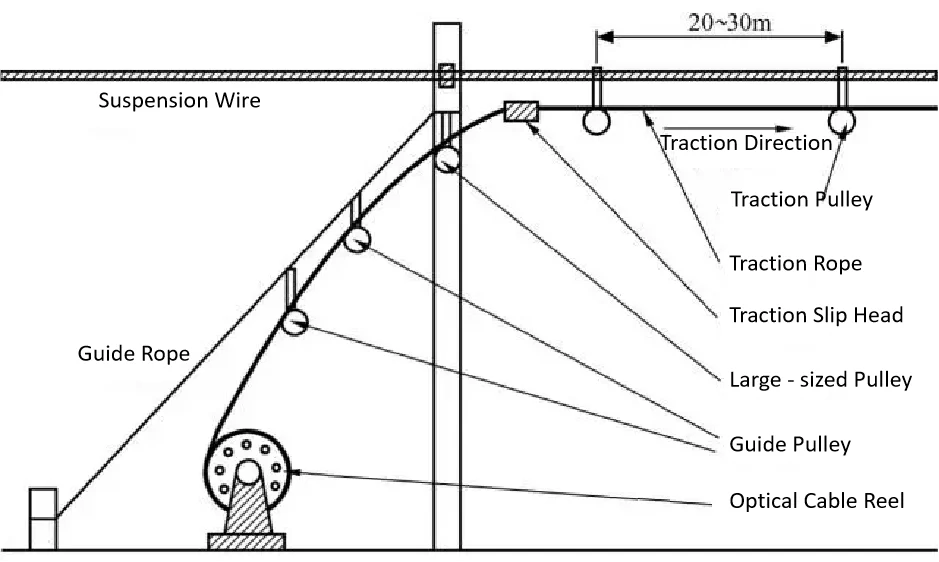

Чтобы избежать повреждения оболочки кабеля, обычно применяют метод натяжения с помощью шкива:

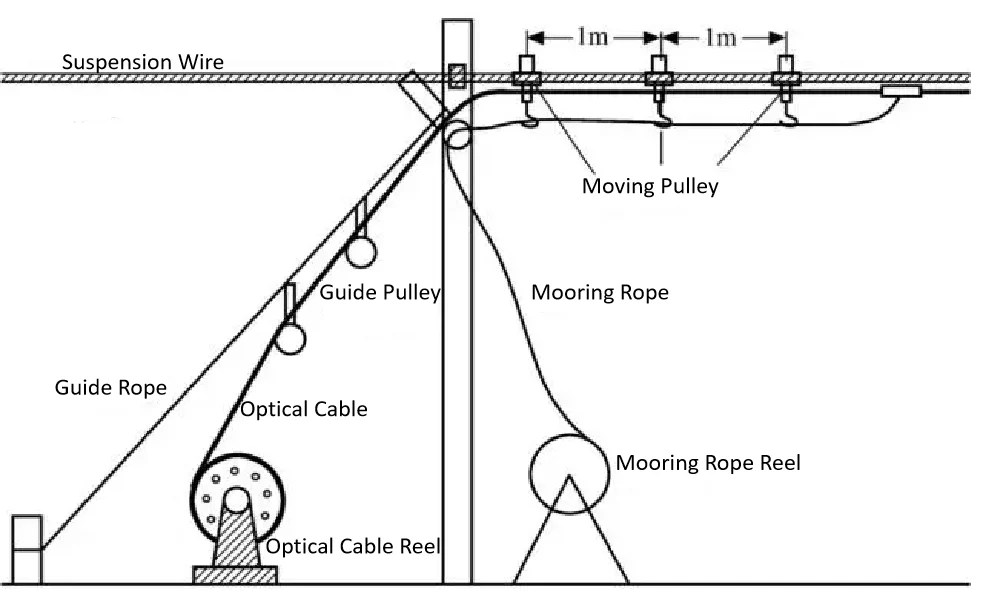

• Установите направляющие тросы и два направляющих ролика со стороны кабельной катушки (начальный конец) и со стороны тяги (конечный конец) соответственно; установите большой ролик (или натяжной ролик) в соответствующем месте на опоре линии электропередачи. Затем установите направляющие ролики через каждые 20–30 м на несущем тросе (монтажнику лучше работать, сидя на блоке). После установки каждого ролика проденьте в ролик тяговый трос. Натяните конец троса вручную или с помощью тяговой машины (обратите внимание на натяжение).
• После завершения натяжения троса, начиная с одного конца, подвесьте трос на несущем тросе с помощью крюков, затем снимите направляющие ролики. Расстояние между крюками должно составлять (50±3) см, а первый крюк с обеих сторон опоры должен находиться на расстоянии около 25 см от точки крепления несущего троса на опоре. Тип крюка и направление зацепления должны быть одинаковыми.

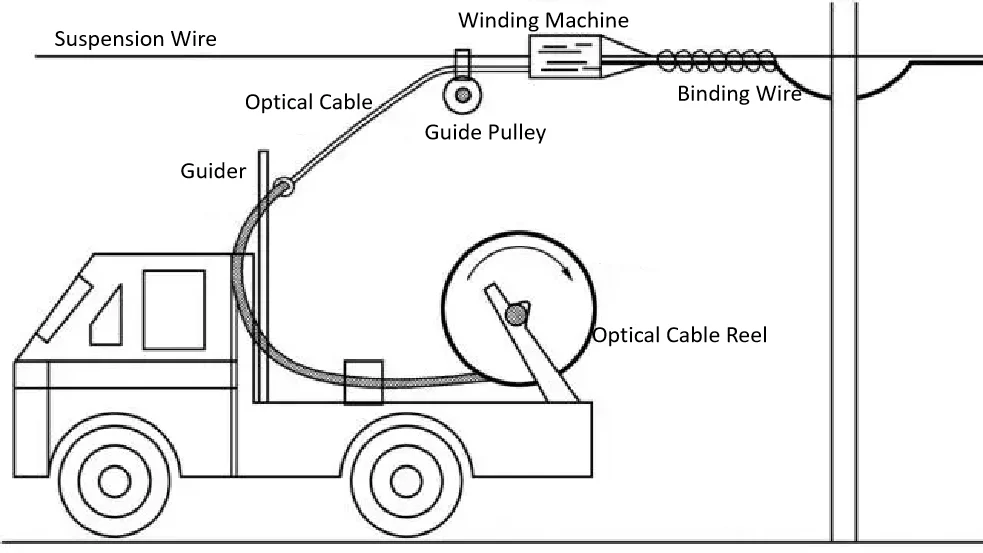

5.1.3 Монтаж намоточного типа

• Успешная разработка новых малогабаритных автоматических намоточных машин обеспечивает качественный монтаж, экономит труд и время, становясь практически идеальным методом. Оптический кабельный барабан поддерживается гидравлическим домкратом в задней части грузовика. Грузовик медленно движется вперёд, и оптический кабель вытягивается через подающий шланг и направляющую. Одновременно тяговый трос, закреплённый на направляющей, тянет намоточную машину вместе с грузовиком.
• Намоточный станок разделён на две части: вращающуюся и невращающуюся. Невращающаяся часть приводится в движение тяговым тросом и перемещается вдоль оптического кабеля, а фрикционный ролик приводит в движение коробку для обвязочной проволоки, которая вращается вокруг несущего троса и оптического кабеля, осуществляя укладку оптического кабеля. Намотка и обвязка производятся автоматически одновременно.
• После прокладки оптического кабеля к опоре электросети оператор поднимается наверх, используя подъемное сиденье грузовика, чтобы завершить телескопический изгиб на опоре, закрепить обвязочную проволоку и переместить намотчик оптического кабеля на опору для установки. Этот метод строительства экономит трудозатраты, время и усилия, а также обеспечивает высокую эффективность монтажа, но он применим только на участке, где могут передвигаться грузовики.

5.1.4 Защита заземления оптического кабеля воздушной линии

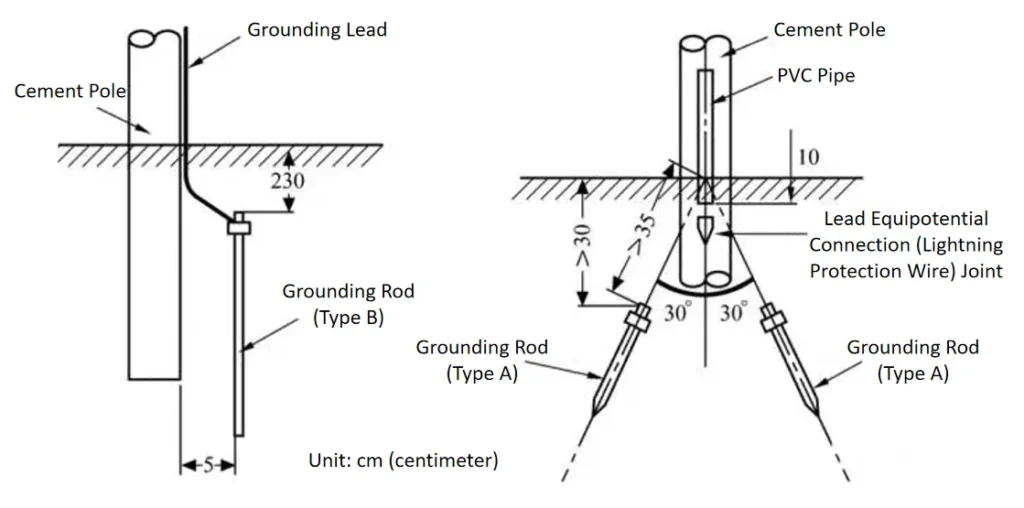

Для защиты оборудования воздушной линии электропередачи и безопасности обслуживающего персонала металлическая оболочка оптического кабеля воздушной линии и стальной подвес оптического кабеля должны быть заземлены.

В следующей таблице приведены значения сопротивления заземления линейных заземлителей разной длины в различных грунтах.

Удельное сопротивление почвы	Сопротивление (Ом) стального провода диаметром 4 мм, закопанного на глубине 0,6 м, следующих длин						Сопротивление (Ом) стального провода диаметром 4 мм, закопанного на глубине 1,0 м, следующих длин
	1м	2м	3м	4м	5м	6м	1м	2м	3м	4м	5м
20	19	12	9	7	6	–	17	11	8	6.5	6.5
50	47.5	29.5	22	17.5	14.5	–	43	27.5	21	17	14
60	57	35.5	26	21	17.5	–	52	33	25	20	17
80	76	47	35	28	23.5	–	69	44	33	28	22
200	177	131	105	88	158	–	165	123	99	84	76
485	180	236	174	140	117	–	145	220	164	132	110
440	418	260	182	154	129	–	379	142	180	145	123

Удельное сопротивление почвы (Ом·м)	≤100	100 – 300	301 – 500	≥501
Свойства почвы	Черная почва, торф, лесс, песчаная глина	Песчаная почва с вкраплениями песка	Песчаная почва	Каменистая почва
Сопротивление заземления (Ом)	–	–	–	–
Заземление для защиты от молнии общего столба	≤80	≤100	≤150	≤200
Конечный полюс, H-полюс	–	≤10	–	–
Столбы по обеим сторонам на пересечении с высоковольтными линиями электропередачи	–	≤25	–	–

5.2 Прокладка оптоволоконных кабелей в каналах

Ключевые слова: Материал воздуховода, Параллельный зазор, Перекрёстный зазор, Глубина заложения, Длина секции, Толщина, Зарезервированный кабель, Разница высот

5.2.1 Методы прокладки оптического кабеля в канализации

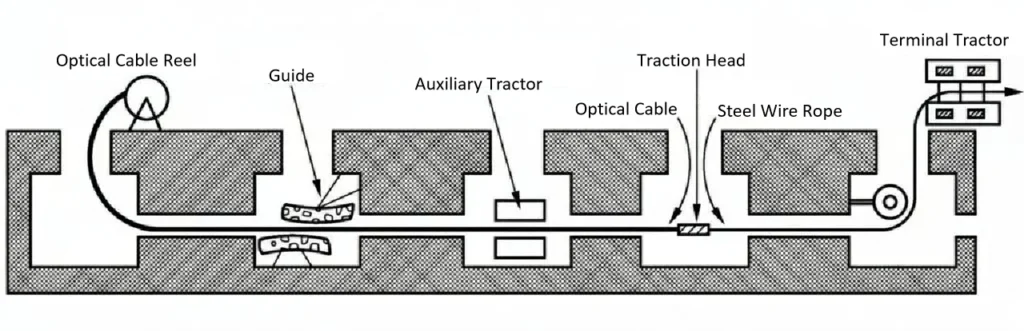

(1) Метод механической тяги: ① Метод централизованной тяги; ② Метод распределенной тяги; ③ Метод промежуточной вспомогательной тяги

(2) Метод ручной протяжки: в каждом колодце должно быть 1–2 человека для помощи в протягивании; обычно тяговое усилие одного человека при ручной протяжке составляет 30 кг. Распространенным методом прокладки является метод «лягушачьего прыжка», то есть прокладка кабеля в форме «∞» (бесконечности).

(3) Комбинированный метод прокладки (механический + ручной): Этот метод вполне соответствует национальным условиям Китая. ① Промежуточный режим ручной вспомогательной тяги увеличивает скорость прокладки, позволяет полностью использовать рабочую силу на месте и повышает эффективность работы. ② Конечный режим ручной вспомогательной тяги увеличивает продолжительность единовременной прокладки, сокращает количество «прыжков лягушки», необходимых при ручном методе прокладки, и увеличивает скорость прокладки.

5.2.2 Процедуры прокладки оптического кабеля в канализации

(1) Оценить натяжение и составить план прокладки: ① Обследование и исследование трассы; ② Составить план прокладки оптического кабеля

(2) Натянуть стальной трос: обычно используют железную проволоку или нейлоновый трос.

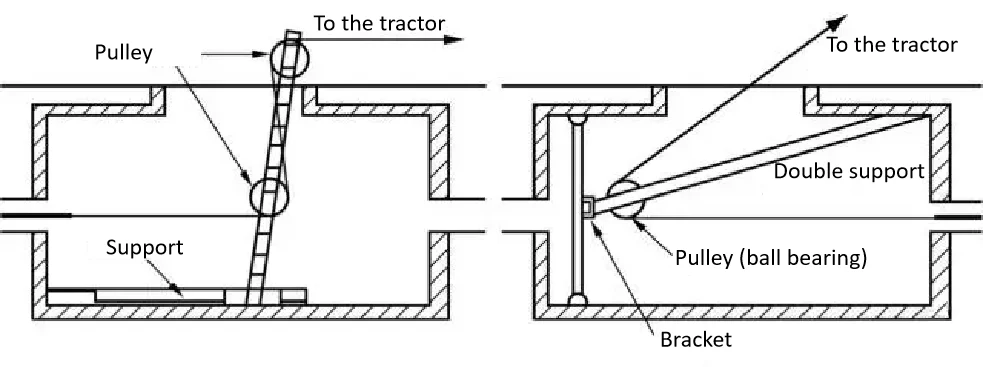

(3) Монтаж оптического кабеля и тягового оборудования: ① Размещение катушки оптического кабеля и монтаж кабельного ввода; ② Монтаж на выходе оптического кабеля; ③ Установка устройства, уменьшающего усилие на изгибах; ④ Установка направляющей для разницы высот отверстий труб; ⑤ Подготовительные работы для промежуточной тяги

(4) Протяжка оптического кабеля: ① Изготовьте конец оптического кабеля и подсоедините его к стальному тросу; ② Запустите конечную тяговую машину в соответствии с требованиями к натяжению и скорости протяжки; ③ После того, как оптический кабель протянут до позиции вспомогательной тяговой машины, правильно установите оптический кабель и управляйте вспомогательной машиной с той же скоростью, что и конечной тяговой машиной; ④ Оставьте достаточную длину для сращивания и испытания; если необходимо вывести больше оптических кабелей из люка, особое внимание следует уделить боковому давлению на внутреннем направляющем ролике выходного отверстия люка и точке трения о стенку люка, чтобы избежать деформации сжатия оптического кабеля.

Примечание: во время прокладки необходимо поддерживать бесперебойную связь для использования в чрезвычайных ситуациях.

5.2.3 Монтаж оптического кабеля в колодцах

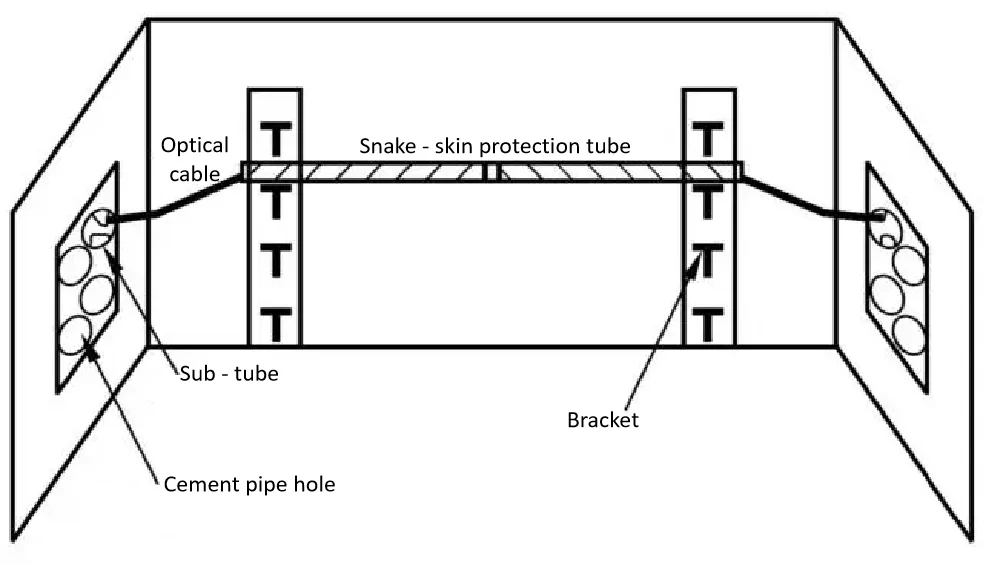

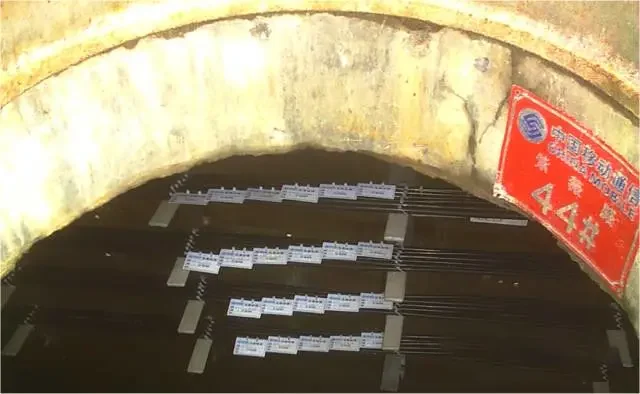

(1) Фиксация и защита оптического кабеля в проходных колодцах. После протяжки оптического кабеля излишек кабеля в каждом колодце вручную размещается на специальном кронштейне вдоль стенки колодца, как правило, максимально задвигаясь на верхний слой. Для обеспечения безопасности оптического кабеля в будущем обычно используется защитный рукав из змеиной кожи или полиэтиленовый шланг, а сам кабель фиксируется вязальной проволокой.

(2) Фиксация излишков оптического кабеля для сращивания в люках Резервная длина оптического кабеля для сращивания в люке обычно составляет не менее 8 метров. Поскольку работы по сращиванию часто занимают несколько дней или даже больше, излишки оптического кабеля должны быть надлежащим образом свернуты в бухту и храниться в люке. Конкретные требования таковы: ① Плотно загерметизируйте конец оптического кабеля: чтобы предотвратить попадание воды в конец оптического кабеля, для термоусадки конца кабеля следует использовать термоусадочный колпачок. ② Сверните и зафиксируйте излишки кабеля: излишки оптического кабеля должны быть свернуты в бухту в соответствии с требованиями к изгибу, затем подвешены на стенке люка или привязаны к внутренней крышке люка. Обратите внимание, что конец кабеля не должен быть погружен в воду.

5.2.4 Монтаж оптического кабеля в колодцах

(1) Фиксация и защита оптического кабеля в проходных колодцах. После протяжки оптического кабеля излишек кабеля в каждом колодце вручную размещается на специальном кронштейне вдоль стенки колодца, как правило, максимально задвигаясь на верхний слой. Для обеспечения безопасности оптического кабеля в будущем обычно используется защитный рукав из змеиной кожи или полиэтиленовый шланг, а сам кабель фиксируется вязальной проволокой.

(2) Фиксация излишков оптического кабеля для сращивания в люках Резервная длина оптического кабеля для сращивания в люке обычно составляет не менее 8 метров. Поскольку работы по сращиванию часто занимают несколько дней или даже больше, излишки оптического кабеля должны быть надлежащим образом свернуты в бухту и храниться в люке. Конкретные требования таковы: ① Плотно загерметизируйте конец оптического кабеля: чтобы предотвратить попадание воды в конец оптического кабеля, для термоусадки конца кабеля следует использовать термоусадочный колпачок. ② Сверните и зафиксируйте излишки кабеля: излишки оптического кабеля должны быть свернуты в бухту в соответствии с требованиями к изгибу, затем подвешены на стенке люка или привязаны к внутренней крышке люка. Обратите внимание, что конец кабеля не должен быть погружен в воду.

5.2.5 «Метод подачи потока воздуха под высоким давлением» для трубчатых кабельных каналов с силиконовым сердечником и оптических кабелей

Называется метод продувки воздухом короче говоря, он использует небольшое механическое усилие, создаваемое инжектором оптического кабеля, и высокоскоростной поток воздуха под высоким давлением, протекающий по поверхности оптического кабеля, чтобы удерживать оптический кабель в подвешенном состоянии внутри пластиковой трубки и продвигать его вперед, тем самым уменьшая повреждение оптического кабеля от трения в кабелепроводе.

Этот метод прост в эксплуатации и обеспечивает большую дальность продувки. Более того, благодаря наличию предохранительного устройства, он автоматически останавливается при возникновении чрезмерного сопротивления во время продвижения кабеля, что исключает его повреждение. Это отличный способ прокладки.

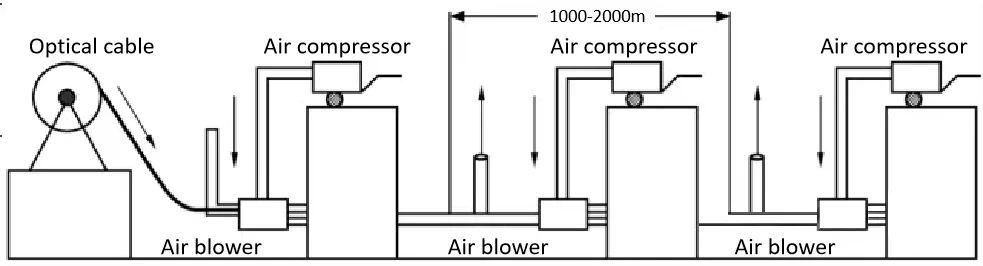

В обычных условиях один воздуходув может продуть от 1000 до 2000 метров за один раз. К ограничивающим факторам относятся, главным образом, рельеф местности, соотношение внутреннего диаметра кабелепровода к внешнему диаметру оптического кабеля, погонная масса оптического кабеля, используемые материалы, а также температура и влажность окружающей среды во время строительства. При использовании нескольких воздуходувок для непрерывной продувки длина катушки оптического кабеля может составлять 4 или 6 км.

На скоростных автомагистралях обычно через каждый км устанавливается смотровой люк, который служит точкой продувки воздухом и точкой обработки ответвлений для экстренных телефонов, мониторинга и т. д. В каждой точке сращивания оптического кабеля (каждые 2 км или 4 км) устанавливается смотровой люк.

При прокладке небольшого количества силиконовых трубок в легкодоступных для раскопок местах (например, при прокладке магистральных линий связи) при условии установки герметичного интерфейса в месте сращивания оптического кабеля его можно использовать как точку продувки воздухом, так и для непрерывной продувки. После прокладки кабеля интерфейс затягивается, и кабелепровод остаётся закрытым и целостным.

① Характеристики, физические свойства и технические параметры силиконовых трубок

Основные характеристики: Силиконовые трубки из полиэтилена высокой плотности (ПНД) в настоящее время являются наиболее распространенным и современным защитным покрытием для оптических кабелей связи. Они изготавливаются методом совместной экструзии специального сырья – ПНД и силиконовых материалов.

б Технические характеристики и длина рулонов: Существует две основные спецификации силиконовых трубок HDPE, обычно используемых при строительстве оптических кабельных каналов: 40/33 мм и 46/38 мм, с длиной катушки 2000 м и 1500 м соответственно.

Номинальный диаметр /мм	Внешний диаметр /мм	Допуск внешнего диаметра /мм	Минимальный внутренний диаметр/мм	Толщина стенки/мм	Допуск толщины стенки /мм	Длина рулона/м
32/26	32	0-0.3	26	3	±0,15	3000+9
32/28	32	0-0.3	28	2	±0,15	3000+9
40/33	40	0-0.3	33	3.5	±0,20	2000+9
46/38	46	0-0.3	38	4	±0,20	1500+5
50/42	50	0-0.4	42	4	±0,20	1200+4
60/52	60	0-0.5	52	4	±0,25	700+3

② Установка трубчатых каналов с силиконовым сердечником

Основные требования к установке: Дно траншеи должно быть ровным, резкие повороты не допускаются, перепады высот должны быть постепенными.

b Инструменты для соединения

• Герметичный интерфейс: изготовлен из специального полиэтиленового материала.
• Ремонтная трубка: изготовлена из специального полиэтиленового материала.
• Вилка, устойчивая к кабелю
• Заглушка для защиты кабеляСпециальные инструменты для монтажа силиконовых трубок включают в себя резаки для силиконовых трубок, интерфейсные ключи, резаки для шкивов и ремонтные плоскогубцы.

Метод установки кабелепровода: После транспортировки труб к месту укладки на строительной площадке с помощью специального инструмента установите барабан с трубами, выровняйте вал барабана и установите его перпендикулярно направлению укладки труб.

d Обработка специальных разделов

e Установка смотровых люков

③ Прокладка оптического кабеля в силиконовых трубках методом продувки воздухом

6.3 Прокладка волоконно-оптических кабелей в грунт

6.3.1 Рытье траншей

Участок укладки и тип грунта	Глубина залегания (м)	Замечания
Обычная почва (твердая почва)	≥1,2	–
Полукаменистый (песчаная почва, выветренная порода)	≥1,0	–
Полный рок	≥0,8	Рассчитывается от верхнего слоя мелкозема или песчаной подушки толщиной 10 см.
Зыбучие пески	≥0,8	–
Пригородные и сельские районы	≥1,2	–
Городские тротуары	≥1,0	–
Пересечение железных дорог и автомагистралей	≥1,2	Рассчитывается от основания полотна или дорожного покрытия
Каналы, рвы и пруды	≥1,2	–
Дренажные канавы сельскохозяйственных угодий (ширина ≤1 м)	≥0,8	–

• Размер поперечного сечения кабельной траншеи: обычно ширина дна составляет 30–40 см для 1–2 кабелей; 55 см для 3 кабелей; 65 см для 4 кабелей. Ширина траншеи по верху приблизительно равна ширине дна плюс 0,1 от глубины заложения.
• Кабели, проложенные в одной траншее, не должны пересекаться или накладываться друг на друга.
• Глубина кабельной траншеи в насыпи траншеи должна соответствовать требованиям.
• Кабельная траншея на двух прямолинейных участках должна быть максимально прямой. При наличии препятствия на прямолинейном участке допускается его объезд, но после объезда препятствия первоначальная прямолинейность должна быть восстановлена. Радиус изгиба поворотного участка должен быть не менее 20 м.
• Если кабельная траншея затрагивает существующие подземные сооружения, земляные работы необходимо проводить с особой тщательностью, чтобы защитить их.

6.3.2 Обработка дна траншеи

• Для общих участков: засыпьте дно траншеи мелким грунтом или песчано-гравийной смесью, после утрамбовки ее толщина должна составлять около 10 см.
• Для участков с выветренной скальной породой и гравием: сначала уложите слой смеси цемента и песка в соотношении 1:4 (раствор) толщиной 5 см, затем засыпьте мелкими камнями или песчано-гравийной смесью, чтобы оптический кабель не был поврежден острыми краями гравия.
• Если внешняя оболочка оптического кабеля бронирована сталью, то кладку раствора можно не проводить.
• На участках со слабым грунтом, склонным к обрушению, в качестве временных подпорных стенок для защиты можно использовать деревянные сваи и деревянные блоки.

6.3.3 Прокладка оптического кабеля

• При прокладке оптических кабелей непосредственно вдоль автомобильных дорог следует применять механизированную прокладку. При наличии соответствующих условий кабель можно укладывать непосредственно на наземные ролики в траншее; запрещается сбрасывать оптический кабель с транспортных средств. Примерно каждые 20 метров освобожденного кабеля следует укладывать его в траншею вручную.
• Существует два метода ручной маршрутизации:
  1. Перенос плеч по прямой линии: (Примечание: Независимо от способа прокладки, волочение оптического кабеля по земле строго запрещено.) Расстояние между персоналом должно быть небольшим, и все действия должны координироваться под единым командованием руководителя.
  2. Ручной подъем и размещение: Сначала сверните оптический кабель в форме буквы «∞». Каждые 2 км оптического кабеля сложите его в 8–10 бухт типа «∞». Каждая бухта должна быть связана кожаными нитями в 5–6 точках (кроме первой бухты, которую необходимо уложить). Каждая группа из 4 человек должна поднять одну бухту, а между соседними группами должен быть назначен координатор. Передовую группу первой группы направляют (тянут) 2–3 человека, а 3–5 человек отвечают за управление и связь между передней и задней группами, всего 60–65 человек. Во время прокладки все группы должны поднимать бухты под единым командованием, продвигаться по траншее и поочередно разворачивать бухты типа «∞» для укладки. Этот метод отличается безопасностью, меньшей потребностью в персонале и экономией времени, но его недостатком является невозможность преодоления препятствий. (Называется «методом прыжков лягушки».)
• После прокладки оптического кабеля назначенный персонал должен организовать кабель от конца к начальной точке, чтобы предотвратить изгибание или скручивание кабеля в траншее, исключить возможные обрушения и обеспечить ровное расположение кабеля на дне траншеи.

6.3.4 Обратная засыпка

• Перед засыпкой необходимо осмотреть и измерить проложенный оптический кабель. Визуально проверьте внешнюю оболочку кабеля на наличие повреждений; при наличии повреждений немедленно отремонтируйте её. Для оптических кабелей с металлической оболочкой выполните проверку сопротивления изоляции заземления, как правило, с помощью мегаомметра. Для оптических волокон проведите проверку пропускания света или измерение обратного рассеяния с помощью рефлектометра (OTDR).
• Только после того, как вы убедитесь, что оптический кабель не поврежден, можно начинать обратную засыпку. Сначала засыпьте траншею слоем мелкого грунта или песчано-гравийной смеси толщиной 15 см; категорически запрещается заталкивать в траншею камни, кирпичи или мерзлый грунт. Во время засыпки поручите персоналу наступать на кабель в траншее, чтобы предотвратить его изгиб под действием засыпанного грунта. Если в траншее стоит вода, используйте деревянные вилы, чтобы прижать кабель ко дну траншеи перед засыпкой, чтобы кабель не всплыл. После засыпки первого слоя мелкого грунта его необходимо вручную утрамбовать перед дальнейшей засыпкой; утрамбовывайте грунт через каждые 30 см глубины засыпки. Засыпанный грунт должен быть на 10 см выше поверхности земли.
• Если соединение оптического кабеля временно не будет подключаться, то перекрывающуюся часть концов кабеля необходимо защитить бетонными плитами, кирпичами и т. п., а также пометить четким знаком до завершения фактического соединения и снятия защиты.

6.3.5 Защита специальных разделов

(1) При пересечении железных дорог или автомагистралей, где выемка грунта запрещена, следует применять метод продавливания труб. Перед прокладкой кабеля продавливаемая труба должна быть временно заблокирована, а после прокладки – герметизирована пеньковой нитью, пропитанной маслом. Защитная стальная труба должна выступать за пределы дорожной траншеи на 0,5–1 м. В местах, где выемка грунта разрешена, следует применять метод прямого заглубления с дополнительными мерами защиты от прямого заглубления.

(2) Если кабельная трасса проходит по дорогам, проложенным снегоочистительной техникой, сельским дорогам, городским районам или участкам, подверженным нарушению почвенного покрова, необходимо принять защитные меры, такие как укладка твердых пластиковых листов, красного кирпича или цементных накладок.

(3) Если оптический кабель пересекает канавы, требующие углубления дна, или пруды/озера, где извлекается ил для удобрения или высаживаются корни лотоса, то в дополнение к требуемой глубине залегания поверх кабеля для защиты следует уложить цементные пластины или цементно-песчаные мешки.

(4) Если оптический кабель проходит через песчаные реки, сильно размытые внезапными паводками в сезон паводков, необходимо принять защитные меры, такие как ручное армирование кабеля или сооружение подводных склонов с помощью каменной кладки.

(5) При пересечении оптического кабеля канавами, гребнями или террасными полями с перепадом высот более 1 м необходимо выполнить укрепление склонов каменной кладкой с расшивкой швов цементным раствором. При перепаде высот от 0,8 до 1 м допускается использование укреплений склонов из смеси грунта 3:7 (3 части извести и 7 частей грунта). При перепаде высот менее 0,8 м укрепление склонов не требуется, но необходимо выполнить многослойную трамбовку.

(6) При прокладке оптического кабеля на склонах, подверженных размыву паводками, на обоих концах кабельной траншеи необходимо соорудить заглушки из каменной кладки.

(7) При прокладке оптического кабеля через места, где водятся термиты, следует выбирать оптические кабели, устойчивые к термитам, с нейлоновой внешней оболочкой, а также проводить обработку почвы от токсичных веществ.

6.3.6 Установка маркеров трассы оптического кабеля

• Функция маркеров трассы оптического кабеля заключается в обозначении направления трассы оптического кабеля и конкретного местоположения линейного оборудования, что облегчает ежедневное обслуживание и проверку неисправностей отделом технического обслуживания.
• Места, где необходимо устанавливать маркеры:
  • (1) Точки сращивания оптического кабеля;
  • (2) Точки поворота оптического кабеля;
  • (3) Начальные и конечные точки оптических кабелей, проложенных в одной траншее;
  • (4) Начальные и конечные точки проложенных заземляющих тросов молниезащиты;
  • (5) Места, где оптические кабели зарезервированы в соответствии с планом;
  • (6) Точки пересечения с другими важными трубопроводами/кабелями;
  • (7) Места, где трудно найти оптический кабель при пересечении препятствий;
  • (8) Прямолинейные участки трассы, где расстояние превышает 200 м (или 250 м в пригородных и диких районах) и обнаружение оптического кабеля затруднено.
• Если имеются пригодные к использованию существующие маркеры, их можно использовать вместо специальных маркеров маршрута.
• В местах сращивания, требующих контроля сопротивления изоляции внутренней металлической оболочки оптического кабеля, должны быть установлены контрольные маркеры; во всех остальных местах должны использоваться стандартные маркеры.

6.3.7 Требования к установке маркера

(1) Маркеры должны быть закопаны непосредственно над оптическим кабелем:

• Маркеры для прямолинейных маршрутов: закапываются непосредственно над оптическим кабелем.
• Маркеры точек сращивания: закапываются вдоль трассы оптического кабеля, при этом сторона маркера с символами должна быть обращена к месту сращивания оптического кабеля.
• Маркеры поворотных точек: устанавливаются в месте пересечения поворотных точек трассы, при этом сторона маркера с символами должна быть обращена в сторону меньшего угла поворота оптического кабеля. При прокладке оптического кабеля вдоль автомагистрали с интервалом не более 100 м маркеры могут быть обращены в сторону автомагистрали.

(2) Маркеры контроля должны иметь съемную металлическую верхнюю крышку, внутри которой установлена клеммная колодка для подключения проводов контроля и проводов заземления.

(3) Номера маркеров должны быть нанесены ровным шрифтом красной (или чёрной) краской на белом фоне; символы должны быть чёткими, с чистой и прозрачной поверхностью. Нумерация должна проводиться независимо для каждого эстафетного участка, в направлении от терминала А к терминалу В.

6.4 Подводные оптические кабели

6.4.1 Условия прокладки подводных оптических кабелей

(1) Для рек и озер с устойчивыми руслами, низкой скоростью течения и узкими водными поверхностями, тонкие подводные оптические кабели с стальной броней В настоящее время этот тип кабеля наиболее широко применяется в проектах магистральных оптических кабельных линий. (2) Для водных путей с нестабильным руслом, чрезмерно высокой скоростью течения (>3 м/с), шириной реки более 150 м или интенсивным движением водных транспортных средств, таких как моторные и парусные суда, тяжелые подводные оптические кабели со стальной броней должен использоваться. (3) Для рек, водоемов или прибрежных зон, где русло реки нестабильно, размыв сильный, скорость течения высокая или русло реки каменистое (что может вызвать сильное воздействие и износ оптического кабеля, подвергая его опасности), подводные оптические кабели с двойной стальной броней предпочтительно использовать. (4) Для рек с постоянной глубиной воды более 10 м, глубоководные оптические кабели (в частности, следует использовать глубоководные оптические кабели с двойной бронёй и свинцовой оболочкой). Эти кабели относительно тяжёлые и могут опускаться на дно реки, что повышает их устойчивость и безопасность под водой.(5) Для небольших рек и канав можно использовать обычные оптические кабели, проложенные непосредственно в грунте, с использованием пластиковых труб, пересекающих русло реки.

• Для крупных проектов, связанных с переходами через крупные реки, как правило, предусматривается прокладка резервного подводного оптического кабеля. Его длина и передаточные характеристики должны быть примерно такими же, как у основного оптического кабеля. Для предотвращения перекручивания основного и резервного оптических кабелей под водой расстояние между их точками прокладки должно составлять не менее 50–70 м.

Существует два способа коммутации основного и резервного оптических кабелей:

• Один из них — метод прямого подключения.: Основной оптический кабель напрямую подключается к береговому оптическому кабелю, а конец резервного оптического кабеля зачищается и подготавливается к сращиванию (используется при необходимости).
• Другой метод – гибкий метод соединения.: Основной и резервный оптические кабели подключаются к пигтейлам гибких соединителей в коммутационном устройстве (обычно называемом подводной кабельной коммутационной коробкой), а затем коммутация между ними и наземным оптическим кабелем осуществляется посредством соединительной муфты. Этот метод коммутации отличается малым временем переключения, однако из-за использования двух гибких и четырёх неподвижных соединений суммарные потери увеличиваются примерно на 2 дБ.

Состояние берегов реки	Требования к глубине заложения (м)
Пляжная часть	1.5
Водоемы с глубиной менее 8 м (годовой низкий уровень воды) 1. Неустойчивое русло реки, мягкий грунт; 2. Устойчивое русло реки, твердая почва.	1.5 1.2
Водоемы с глубиной воды более 8 м (годовой низкий уровень воды)	Естественное захоронение
Воды с планами дноуглубления	1 м ниже проектной глубины
Районы с сильным размывом и крайне нестабильными условиями	Ниже диапазона вариации
Каменистые и выветренные каменистые русла рек	>0,5

Метод раскопок	Применимые условия
Ручная прямая выемка грунта	Глубина воды менее 0,5 м, низкая скорость течения, русло реки состоит из глины, песчаной почвы или песка.
Ручная перехватывающая раскопка	Глубина воды менее 2 м, ширина реки менее 30 м, русло реки состоит из глины, песчаной почвы или песка.
Промывочная траншея для водяного насоса	Глубина воды более 2 м и менее 8 м, скорость течения менее 0,8 м/с, русло реки состоит из глины или илисто-песчаного грунта.
Земснаряд, землесосный снаряд	Глубина воды 8–12 м, русло реки состоит из глины, ила, песка или мелкого гравия.
Взрывные работы	Каменистое русло реки.
Помыватель	Русло реки сложено песчаной почвой, песком или крупно-мелким песком.
Экскаваторно-промывочная машина	Русло реки, состоящее из песчаной почвы, песка, крупно-мелкого песка или твердой почвы.

6.4.2 Подводные кабельные маркеры

При прокладке подводных оптических кабелей в судоходных реках вблизи кабелей должна быть обозначена зона, запрещенная для якорной стоянки, а на набережных по обеим сторонам этой зоны должны быть установлены информационные щиты. Поскольку подводные оптические кабели легче подводных силовых кабелей, они имеют большую дальность перемещения под водой после прокладки, поэтому зона, запрещенная для якорной стоянки подводных оптических кабелей, относительно больше.

Подводные кабельные вывески бывают треугольными, квадратными и неоновыми. Тип вывески определяется шириной водной поверхности реки и количеством проходящих судов. Подробную информацию о вывесках см. в соответствующих стандартах.

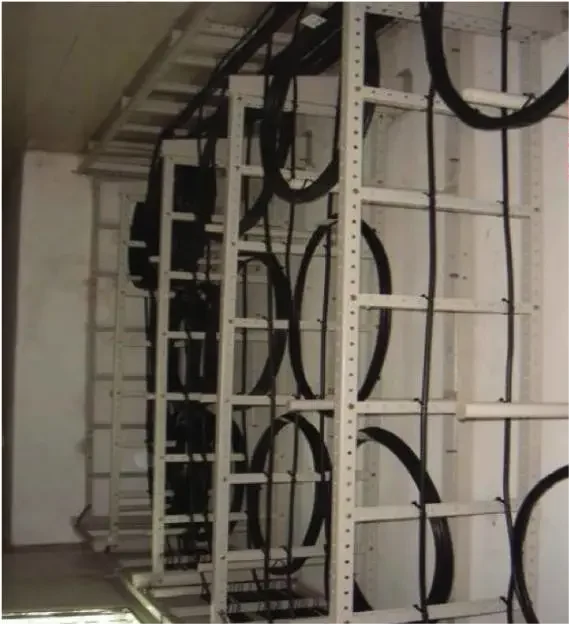

6.5 Установка оптических кабелей внутренней станции

6.5.1 Прокладка оптических кабелей внутренних станций

• Независимо от способа прокладки наружных оптических кабелей, они, как правило, входят в подземное помещение для ввода кабеля через наружный люк. В большинстве проектов обычные наружные оптические кабели используются в качестве внутренних оптических кабелей; в проектах с особыми требованиями кабели должны быть переделаны в огнестойкие оптические кабели с внешней оболочкой из поливинилхлорида (ПВХ) в подземном помещении для ввода кабеля.

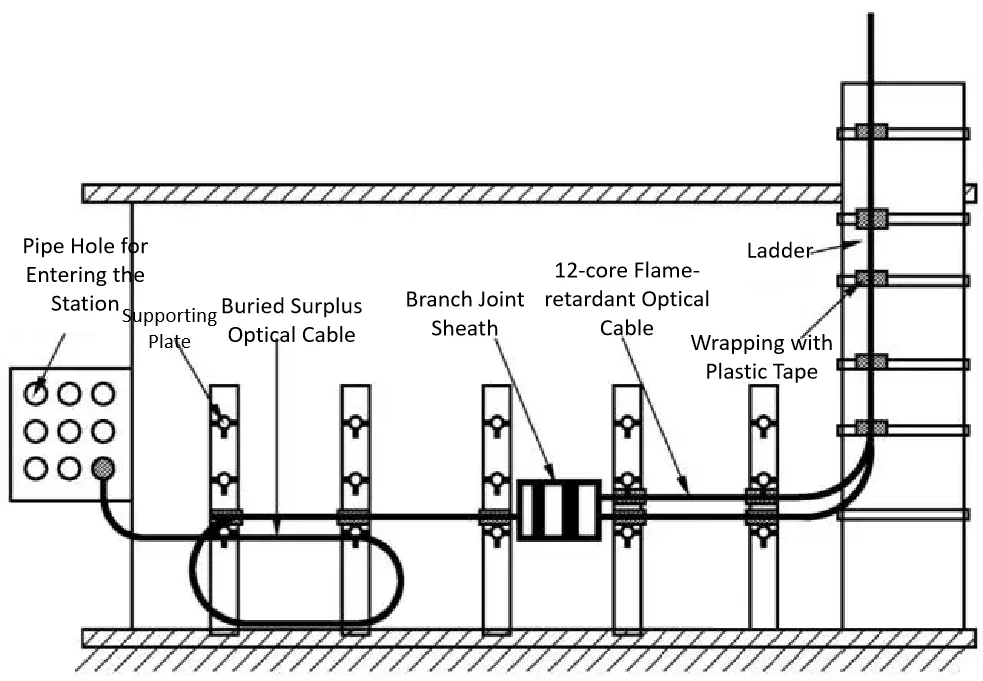

• Оптические кабели внутренних станций прокладываются от подземного кабельного ввода по кабельному каналу в аппаратной по лестнице к оптической распределительной стойке (ODF) или клеммной коробке для подключения. Начиная с оптического оконечного оборудования, следует использовать внутренние одножильные или многожильные гибкие оптические кабели ленточного типа.
• В районах, подверженных сильному воздействию молний, наружные оптические кабели должны быть подключены к подземному кабельному вводу. Их металлические броневые слои должны быть подключены к точкам защиты, а все металлические провода должны быть подключены к специальным внутренним оптическим кабелям (не содержащим металлических компонентов) и затем проложены к стойке выносного электропитания в аппаратной.
• Прокладка оптических кабелей внутренних станций, как правило, может выполняться только вручную. Во время прокладки необходимо назначить ответственных сотрудников на верхней и нижней позициях лестниц и в каждой точке поворота для протягивания кабеля под единым руководством. Во время протяжки кабель должен быть натянут в слабом состоянии; образование небольших петель или резких изгибов строго запрещено.

6.5.2 Установка и закрепление оптических кабелей внутренней станции

• При монтаже и закреплении оптических кабелей внутренних станций на лестницах в помещении для ввода кабелей обычные оптические кабели и огнестойкие оптические кабели должны быть разделены в месте сращивания.
• Для небольших станций, не имеющих лестниц, на стене должны быть установлены кронштейны для закрепления кабелей стяжками; не допускается свободное свисание кабелей на больших пролетах.
• После входа в аппаратную оптические кабели абонентских станций в больших аппаратных обычно прокладываются в кабельных лотках. Необходимо аккуратно укладывать их по краю, неплотно и ровно, избегая перехлёстов и пересечений. В местах поворота кабельных лотков можно использовать соответствующие стяжки (закрепление стяжками). В небольших аппаратных без кабельных желобов под полом излишки кабеля следует свернуть в петли и закрепить на стене.
• Прокладка оптических кабелей внутри помещения должна быть аккуратной и опрятной. Необходимо обеспечить провисание кабелей и достаточный радиус изгиба. Даже если кабели не сращиваются и не заделываются сразу после прокладки, их следует временно закрепить, чтобы предотвратить механическое повреждение кабелей или обрыв волокон из-за растяжения или изгиба.
