Se a APC tem melhor perda de retorno, porque é que os conectores de fibra ótica não são todos APC?

Os conectores APC (contacto físico angular) proporcionam um excelente desempenho de perda de retorno - normalmente melhor do que -60 dB, muito superior aos conectores UPC (Ultra Contacto Físico), que normalmente atingem melhor que -50 dB. Nas aplicações em que integridade do sinal é fundamental, o APC é o vencedor indiscutível.
No entanto, nem todos os conectores de fibra ótica são APC. As principais razões são as seguintes:

---

1. A aplicação determina o requisito (fator mais importante)

Onde o APC é essencial: Aplicações sensíveis a reflexões ópticas

• FTTH (Fiber to the Home):
  Em PON (Rede Ótica Passiva) um grande número de divisores ópticos atenua muito a potência do sinal. Mesmo pequenas reflexões posteriores podem misturar-se com os sinais a montante, causando interferências ou mesmo uma falha total da rede. Por conseguinte, a partir do OLT (Optical Line Terminal) no serviço central para o ONU (Unidade de Rede Ótica) nas instalações do cliente, Conectores APC são obrigatórias para minimizar a reflexão posterior.
• Transmissão ótica RF CATV:
  Em analógico RF-sobre-fibra sistemas, os reflexos podem causar distorções não lineares tais como Segunda ordem composta (CSO) e Batimento triplo composto (CTB) distorções. Estas manifestam-se como neve, fantasmas ou distorção da imagem nos ecrãs de televisão. Por este motivo, os conectores APC são a única opção viável.
• Comunicação Ótica Coerente de Alta Velocidade:
  Para 100G/400G e mais além sistemas de transmissão coerentes que utilizam formatos de modulação avançados, mesmo reflexões mínimas degradam a relação sinal-ruído (SNR) e podem interferir com o oscilador local. Os conectores APC ajudam a garantir um desempenho ótimo do sistema.

---

Onde o UPC é suficiente: Aplicações menos sensíveis à reflexão

• Centros de dados:
  As ligações entre servidores e comutadores são normalmente de curta distância, com um orçamento de potência ótica suficiente. As reflexões têm efeitos negligenciáveis, pelo que os conectores UPC são perfeitamente adequados.
• Redes empresariais e LANs:
  A maioria dos sistemas de transmissão digital tolera pequenas reflexões, desde que estas se mantenham dentro dos limites do recetor. gama dinâmica. Com uma perda de retorno superior a -50 dB, os conectores UPC cumprem facilmente estes requisitos.

---

2. Custo e complexidade de fabrico

• Dificuldade de produção:

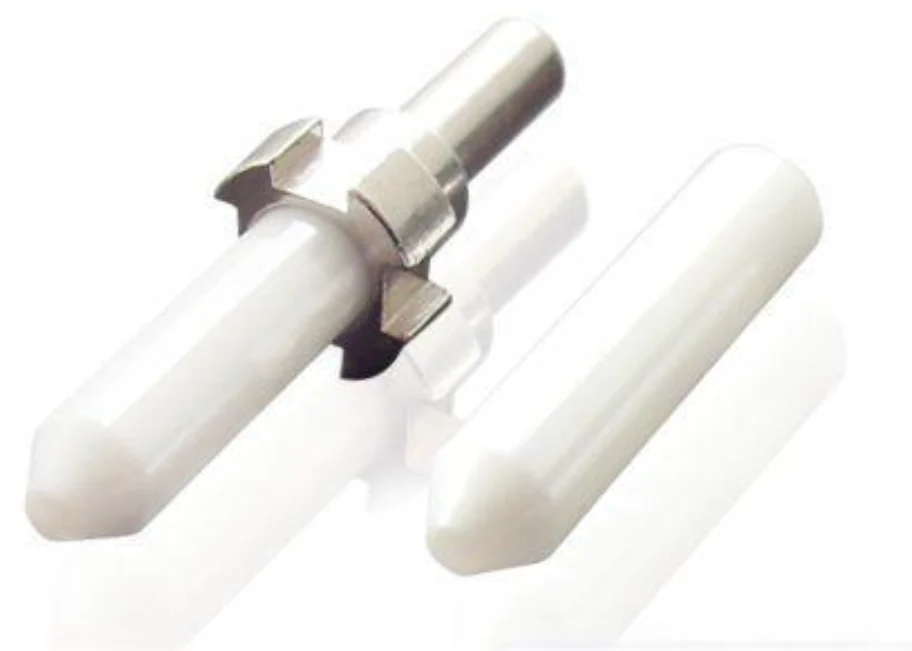

  Os conectores APC requerem o extremidade da virola para ser polido num Ângulo de 8°, O polimento de peças de aço é um processo mais complexo e exigente em termos de precisão do que o polimento plano utilizado para o UPC. Isto resulta em custos de fabrico mais elevados.
• Estrutura do conetor:
  Para obter um alinhamento angular preciso, os conectores APC utilizam desenhos de chaves e mangas para evitar o desencontro. Este facto aumenta a sua complexidade mecânica.

---

3. Compatibilidade e permutabilidade

• Proibição estrita de misturas:
  Conectores APC nunca deve ser acoplado a conectores UPC. A face angular da extremidade impede o contacto físico adequado, deixando um espaço de ar que causa uma elevada perda de inserção e reflexos graves. O contacto direto entre vidros pode mesmo danificar permanentemente a extremidade do conetor.
• UPC como padrão do sector:
  Os conectores UPC tornaram-se os norma industrial de facto, A APC é uma empresa de serviços de comunicações, com uma vasta base instalada em centros de dados e redes empresariais. Mudar todo o ecossistema para a APC causaria enormes problemas de compatibilidade e de custos.

---

4. Limpeza e manutenção

O face de extremidade angular dos conectores APC torna inspeção visual mais difícil, uma vez que a luz reflectida não regressa diretamente à linha de visão do observador. A contaminação ou os riscos são assim mais difíceis de detetar sem ferramentas de inspeção especializadas ou técnicos com formação.

Caraterística	UPC (Ultra Contacto Físico)	APC (Contacto Físico Angular)
Geometria da superfície final	Face esférica (polimento plano)	Extremo com ângulo de 8
Perda de retorno	Elevado (normalmente >50 dB)	Excelente (normalmente >60 dB)
Principais aplicações	Centros de dados, redes empresariais e sistemas gerais de comunicação digital	FTTH, CATV e sistemas de comunicações ópticas coerentes de alta velocidade sensíveis à retro-reflexão
Custo	Inferior	Mais alto
Compatibilidade	Compatível com conectores PC/UPC; não compatível com APC	Compatível apenas com a APC; não compatível com PC/UPC
Código de cores	Azul (padrão)	Verde

---

5.Conclusão

Em fibra ótica, “o melhor desempenho” nem sempre significa “a solução mais prática”.”
APC e UPC representam dois designs optimizados para diferentes aplicações:

• Quando reflexão posterior pode ter um impacto crítico no desempenho do sistema, a APC vale o custo e a complexidade acrescidos.
• Na maioria dos sistemas digitais ou de curto alcance, O UPC fornece uma visão mais económico, compatível e prático solução.

Este escolha de engenharia orientada para a aplicação reflecte a sabedoria da conceção de redes ópticas - optimizando o desempenho onde é necessário, enquanto equilibra o custo e a praticabilidade noutros locais.
