Cabo de fibra óptica ADSS para uso externo com 72 condutores, vão de 100 m e revestimento único em HDPE.

Modelo:

ADSS-72B1.3-PE-FS-100m

Embalagem:

Carretel de madeira

Marca:

OEM

MOQ:

30km

Categorias:

Bainha dupla ADSS

Prazo de entrega:

5-25 dias

Certificados:

ISO9001

Porto de carregamento:

XANGAI/NINGBO CHINA

Comprimento:

3km/spool

Prazo de pagamento:

30%TT como depósito, 70lão antes do envio

Descrição do produto

Descrição:

Para instalações aéreas de curto a médio alcance, a fibra óptica ADSS de 72 núcleos, resistente a roedores, com vão de 100 m e revestimento único em HDPE, é robusta e confiável. Solução. Este cabo foi projetado com uma única capa de HDPE e possui excelente proteção contra roedores, alta resistência à tração e resistência às intempéries. Seu design autossustentável e não metálico garante leveza, flexibilidade e facilidade de instalação. Otimizado para operação em todo o espectro (1260–1625 nm), suporta as tecnologias DWDM e CWDM, proporcionando alta largura de banda e comunicação com baixa perda. O uso de materiais certificados e a geometria precisa do cabo asseguram baixa perda de emenda, desempenho confiável e compatibilidade com dispositivos de 1310 nm. Este cabo é ideal para aplicações de comunicação externa com excelente custo-benefício, é fornecido diretamente da fábrica, oferece opções de personalização e suporte técnico especializado.

Caraterística:

Aplicação:

• Revestimento em PEAD para proteção anti-roedores
• Construção não metálica e autoportante
• Compatibilidade com DWDM/CWDM de elevada largura de banda
• Forte resistência à tração e ao ambiente
• Leve e fácil de instalar

• Banda larga FTTH e sistemas Fiber-to-the-X
• Redes de comunicação inteligentes para transportes
• Sistemas de energias renováveis e parques eólicos
• Instalações de CCTV e de sistemas de segurança
• Infraestrutura de comunicação da rede eléctrica

Cabo padrão

Sistemas de cabos SOCT Produtos cumpre uma ou várias das seguintes normas. Entretanto, cumpre muitas outras países'padrão

DIN VDE 0888

Telcordia GR-20

DIN VDE 0472

Telcordia GR-409

IEC 60793

GB/T 7424.1-1998

IEC 60794

YD/T 901-2001

IEC 60332

YD/T 1258.1~6,2003-2006

ITU-T G.651 a G.657

YD/T 1997-2009

TIA-EIA 598-B

Código de cores da ótica

Fibra n.º.

Cor Gode
TIA=EIA 598-B

Símbolo

Fibra n.º.

Cor Gode
DIN-VDE 0888

Símbolo

1

Azul

BL

1

Vermelho

RD

2

Laranja

OU

2

Verde

GR

3

Verde

GR

3

Azul

BL

4

Castanho

BR

4

Amarelo

YL

5

Ardósia

SL

5

Branco

WH

6

Branco

WH

6

Ardósia

SL

7

Vermelho

RD

7

Castanho

BR

8

Preto

BK

8

Violeta

VI

9

Amarelo

YL

9

Água

AQ

10

Violeta

VI

10

Preto

BK

11

Rosa

RS

11

Laranja

OU

12

Água

AQ

12

Rosa

RS

Nota:
A cor padrão TIA-ElA 598-B é utilizada pela SOCT para fibras, tubos ou fios individuais, exceto quando especificado em contrário.
A cor é ordenada a partir do Nº 1 sucessivamente.
Múltiplas fibras por unidade até 24 fibras, número de fibras 13 a 24 com anel preto.
Quando se ordenam diferentes tipos de fibras (SM e MM) num cabo, a primeira cor é atribuída às fibras SM e depois às fibras MM, sucessivamente.
Para o cabo interior, a cor do revestimento do cabo de fibra monomodo é amarelo e laranja para o cabo de fibra multimodo OM1 e OM2, e água para o cabo de fibra 50/125 OM3 ou OM4, salvo indicação em contrário.

Lista de materiais do casaco

Código

Nome do material

Nota

1

LSZH

Baixo teor de fumo e sem halogéneos

2

PE

Polietileno (LDPE, MDPE, HDPE)

3

PVC

Cloreto de polivinilo

4

PA(Nylon)

Ployamida

5

TPU

Uretano termoplástico

6

FRPE

Polietileno retardador de chama

7

TPE

Elastómero termoplástico

8

ATPE

Polietileno anti-rastreio

Normalmente, a fibra monomodo ITU-T G652D, que pode ser utilizada nos comprimentos de onda de 1310nm e 1550nm e tem uma atenuação inferior a 0,22dB/Km, é amplamente utilizada para fabricar o cabo de suporte das redes de longa distância. Para satisfazer o desenvolvimento da rede MAN, da rede de acesso e dos requisitos da rede local (LAN), as fibras monomodo ITU-T G652D, G655A/B/C e G657A/B são também muito procuradas atualmente.
A fibra multimodo, normalmente utilizada nos comprimentos de onda de 850nm e 1300nm, tem uma atenuação elevada e uma dispersão reduzida. No entanto, a fibra multimodo tem uma excelente eficiência de acoplamento de ligação devido ao seu grande parâmetro NA (abertura numérica). As fibras multimodo de 50/125um e 62,5/125um são atualmente amplamente utilizadas no sistema LAN. Entretanto, cada vez mais fibras ópticas especializadas são solicitadas e utilizadas para fins militares, sistemas de controlo de transportes, novas energias e indústria de fornecimento de energia.

Indicador de fibra ótica

Tipo de fibra ótica Descrição

ITU-T/IEC

Símbolo

Modo único 9/125 OS1

ITU-T G.652.B,IEC 60793-2-50 B1.1

G652B

Modo único 9/125 OS2 Pico de água baixo

ITU-T G.652.D,IEC 60793-2-50 B1.3

G652D

Modo único 9/125 Dispersão não nula deslocada G655C

ITU-T G.655.C/D/E,IEC 60793-2-50-B4_c/d/e

G655C

Modo único 9/125 Dispersão não nula deslocada G655D

ITU-T G.655.C/D/E,IEC 60793-2-50-B4_c/d/e

G655D

Modo único 9/125 Dispersão não nula deslocada G655E

ITU-T G.655.C/D/E,IEC 60793-2-50-B4_c/d/e

G655E

Modo único 9/125 OS2 Pico de água baixo BI.G657A1

ITU-T G.657.A1, IEC 60793-2-50 B6_a1

G657A1

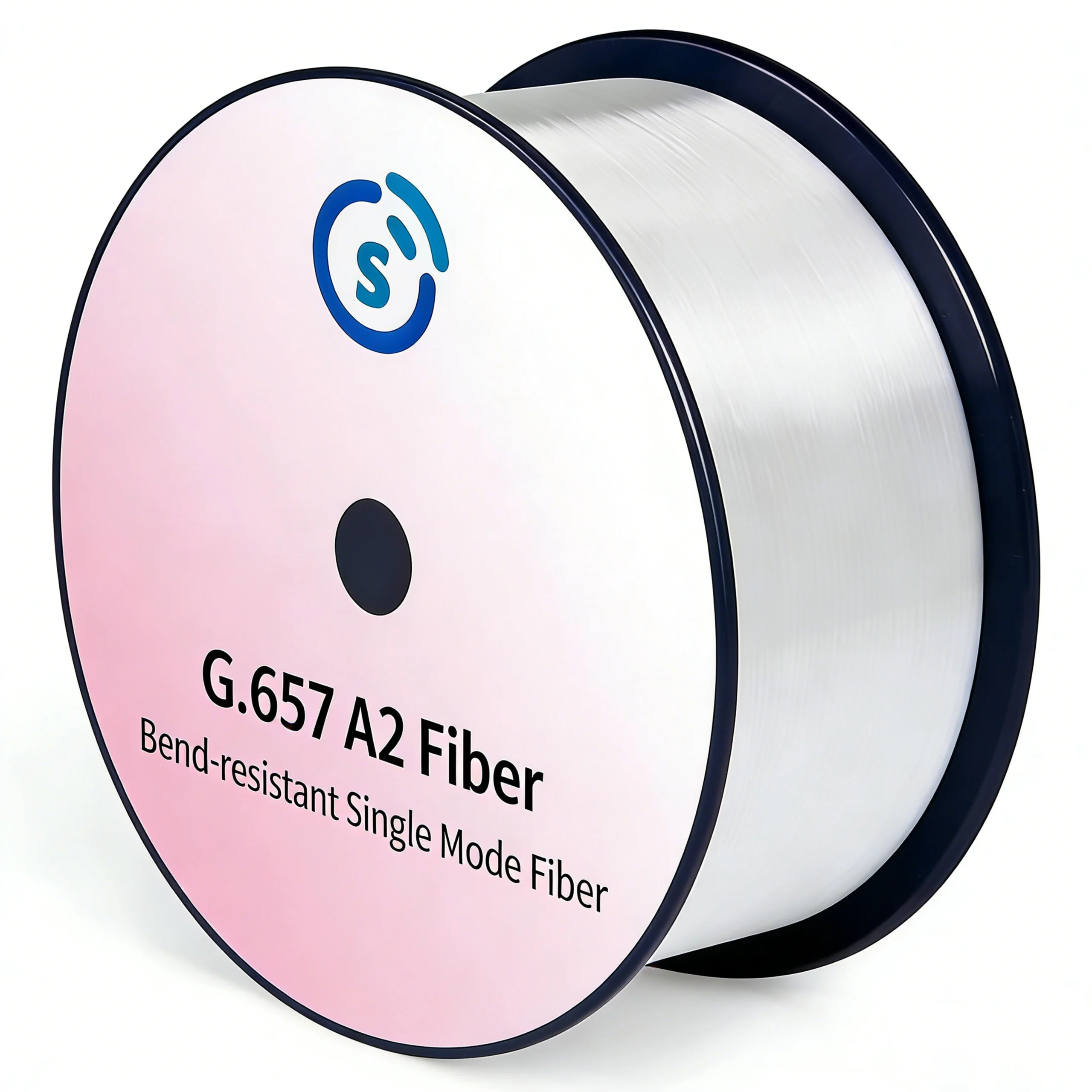

Modo único 9/125 OS2 Pico de água baixo BI.G657A2

ITU-T G.657.A2, IEC 60793-2-50 B6_a2

G657A2

Modo único 9/125 OS2 Pico de água baixo BI.G657B3

ITU-T G.657.B3, IEC 60793-2-50 B6_a3

G657B3

Multimodo 62,5/125 OM1

IEC 60793-2-10 A1b

OM1

Multimodo 50/125 OM2

Tipo IEC 60793-2-10 A1a 1

OM2

Multimodo 50/125 OM3-300 Plus

Tipo IEC 60793-2-10 A1a 2

OM3

Multimodo 50/125 OM3-550 Plus

Tipo IEC 60793-2-10 A1a 2

OM4

Capacidade de ambiente de fibra ótica

Teste e condição

Fibra SM

Fibra MM

Atenuação em ciclos de temperatura
△a(-60℃~+85℃)

≤0,05 dB/Km a 1310nm

≤0,1 dB/Km a 850nm

≤0,05 dB/Km a 1550nm

≤0,1 dB/Km a 1300nm

Atenuação em ciclos de temperatura-umidade
(-10℃~+85℃,98%R.H.)

≤0,05 dB/Km a 1310nm

≤0,1 dB/Km a 850nm

≤0,05 dB/Km a 1550nm

≤0,1 dB/Km a 1300nm

Atenuação em imersão em água Dependência
(23℃,30 dias)

≤0,05 dB/Km a 1310nm

≤0,1 dB/Km a 850nm

≤0,05 dB/Km a 1550nm

≤0,1 dB/Km a 1300nm

Atenuação à humidade Dependência do calor
(85℃,85%R.H.,30 dias)

≤0,05 dB/Km a 1310nm

≤0,1 dB/Km a 850nm

≤0,05 dB/Km a 1550nm

≤0,1 dB/Km a 1300nm

Caraterísticas:

G.652.D

G.655

50/125um

62,5/125um

Atenuação

@850nm

–

–

≤3,0 dB/km

≤3,0 dB/km

@1300nm

–

–

≤1,0 dB/km

≤1,0 dB/km

@1310nm

≤0,36 dB/km

≤0,40 dB/km

–

–

@1550nm

≤0,22 dB/km

≤0,23 dB/km

–

–

Largura de banda

@850nm

–

–

≥500 MHz · km

≥200 MHz · km

@1300nm

–

–

≥1000 MHz · km

≥600 MHz · km

Polarização
modo
dispersão

fibra individual

≤0,20 ps/√km

≤0,20 ps/√km

–

–

Valor da ligação de projeto
(M=20,Q=0,01%)

≤0,1 ps/√km

≤0,1 ps/√km

–

–

Parâmetros técnicos:

Fibra ótica para exterior ADSS 72 Core Antirodent, 100m de alcance, revestimento único HDPE
