Descrição
|
Quantidade mínima: |
1 km |
Embalagem: |
Tambor de madeira |
|
Prazo de entrega: |
3-15 dias úteis |
Marca: |
SOUT |
|
Capacidade de fornecimento: |
10000KM/mês |
Número do modelo: |
ADSS Aéreo Cabo de fibra óptica |
|
Local de origem: |
Jiangsu,China |
Certificação: |
ISO9001, ROHS, CE, FCC SDOC |
Informações detalhadas:
|
Contagem de fibras: |
2-144 |
|
Tipo de fibra: |
G652D,G655D,OM1,OM2 |
|
Marca de fibra: |
YOFC,HTGD |
|
Fabricante original: |
Sim |
|
Aplicativo: |
Aéreo |
Características:
- Amplamente utilizado em sistemas de energia, linhas de comunicação, ferrovias, etc.
- Alta resistência à tração, propriedades mecânicas estáveis
- Resistência aos raios UV e à corrosão
- Materiais de alta qualidade, longa vida útil

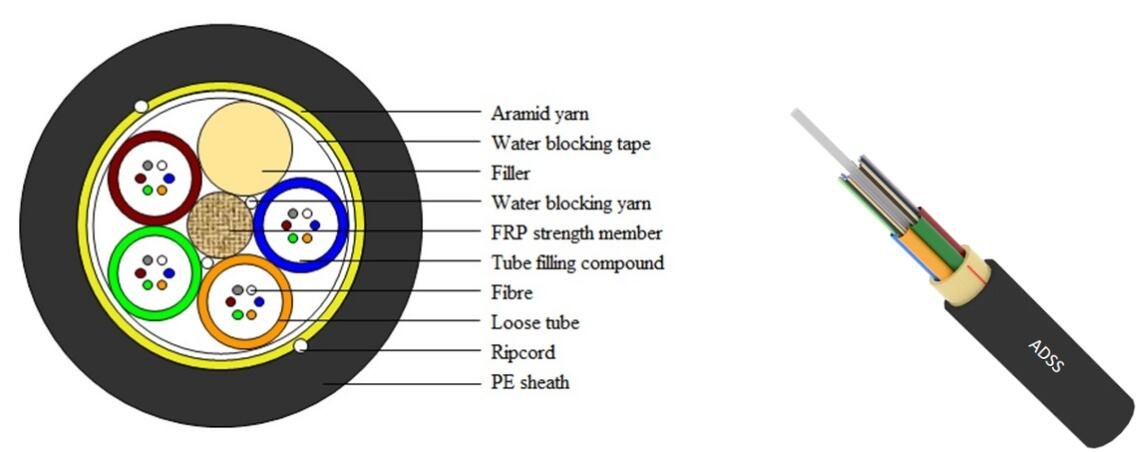

Parâmetros técnicos:
|
Contagem de fibras de cabo |
/ |
2~30 |
32~60 |
62~72 |
96 |
144 |
|
|
Estrutura |
/ |
1+5 |
1+5 |
1+6 |
1+8 |
1+12 |
|
|
Estilo de fibra |
/ |
G.652D |
|||||
|
Membro de força central |
material |
milímetros |
PRFV |
||||
|
Diâmetro (médio) |
1.5 |
1.5 |
2.1 |
2.1 |
2.1 |
||
|
Tubo solto |
Material |
milímetros |
PBT |
||||
|
Diâmetro (médio) |
1.8 |
2.1 |
2.1 |
2.1 |
2.1 |
||
|
Espessura (média) |
0.32 |
0.35 |
0.35 |
0.35 |
0.35 |
||
|
Fibra máxima/tubo solto |
6 |
12 |
12 |
12 |
12 |
||
|
Cor dos tubos |
Identificação em cores completas |
||||||
|
Excesso de comprimento da fibra |
% |
0.7~0.8 |
|||||
|
Resistência à água |
Material |
/ |
Geleia de cabo + camada resistente à água |
||||
|
Componentes reforçados não metálicos |
Material |
/ |
Fio de Aramida |
||||
|
Bainha externa |
material |
milímetros |
PEAD |
||||
|
Bainha externa |
1,8 mm |
||||||
|
Diâmetro do cabo (médio) |
milímetros |
9.6 |
10.2 |
10.8 |
12.1 |
15 |
|
|
Peso do cabo (aproximado) |
kg/km |
70 |
80 |
90 |
105 |
125 |
|
|
Área seccional do cabo |
milímetros2 |
72.38 |
81.72 |
91.61 |
115 |
176.7 |
|
|
Coeficiente de atenuação (máx.) |
1310 nm |
dB/km |
0.35 |
||||
|
1550 nm |
0.21 |
||||||
|
Resistência à Tração Nominal (RTS) |
kn |
5.8 |
|||||
|
Tensão máxima permitida (MAT) |
kn |
2.2 |
|||||
|
Tensão operacional média anual (EDS) |
kn |
3.0 |
|||||
|
Módulo de Young |
kn/mm2 |
7.6 |
|||||
|
Coeficiente de expansão térmica |
10-6/℃ |
9.3 |
|||||
|
Resistência ao esmagamento |
Longo prazo |
N/100 mm |
1100 |
||||
|
Curto prazo |
2200 |
||||||
|
Raio de curvatura de permissão |
estático |
milímetros |
15 de OD |
||||
|
dinâmico |
20 de OD |
||||||
|
Temperatura |
Ao deitar |
℃ |
-20~+60 |
||||
|
Armazenamento e transporte |
-40~+70 |
||||||
|
corrernindo |
-40~+70 |
||||||
|
Âmbito de aplicação |
Adequado para níveis de tensão abaixo de 110 kV, velocidade do vento abaixo de 25 m/s, formação de gelo de 5 mm |
||||||
|
Marcas de cabos |
Impressão de acordo com as necessidades do cliente |
||||||
Ficha técnica da fibra G652D:
|
DESEMPENHO DA FIBRA |
Item |
especificações |
|
|
Diâmetro do campo de modo (μm) |
1310 nm 9,2±0,4 |
||
|
1550 nm 10,5±0,4 |
|||
|
Diâmetro do revestimento (μm) |
245±7 |
||
|
Revestimento não circular (%) |
＜6.0 |
||
|
Erro de concentricidade do campo de modo/revestimento （μm） |
≤0,6 |
||
|
Diâmetro do revestimento (μm) |
125,0±1 |
||
|
Revestimento não circular （%） |
＜1.0 |
||
|
Atenuação (dB/Km) |
1310 mm ≤0,36 |
||
|
1550 nm ≤0,22 |
|||
|
1625 nm ≤0,24 |
|||
|
Comprimento de onda de corte （nm） |
2m(λc) 1150~1330 |
||
|
Cabo de 20 m + fibra de 2 m (λcc) ＜1260 |
|||
|
Dispersão |
Comprimento de onda de dispersão zero (m) 1300~1322 |
||
|
Declive de dispersão zero (ps/nm)2.Km） ≤0,092 |
|||
|
Dispersão cromática |
1285~1330 nm ≤3,1 |
||
|
1550 nm ≤18 |
|||
|
1625 nm ≤22 |
|||
|
|
Cor da fibra |
azul, laranja, verde, marrom, ardósia, branco, vermelho, preto, amarelo, violeta, rosa e água |
|
Cores das fibras:
|
NÃO. |
1 |
2 |
3 |
4 |
5 |
6 |
|
Cor |
Azul |
Laranja |
Verde |
Marrom |
Cinza |
Branco |
|
NÃO. |
7 |
8 |
9 |
10 |
11 |
12 |
|
Cor |
Vermelho |
Preto |
Amarelo |
Violeta |
Rosa |
Água |
Embalagem:
|
Fibra |
Comprimento do cabo quilômetros |
NO ( Aproximado) kg |
GW (Aproximado) kg |
Tamanho da embalagem do tambor de madeira cm |
|
2-30 |
2 |
140 |
190 |
90×90×70 |
|
3 |
210 |
265 |
100×100×70 |
|
|
4 |
280 |
340 |
100×100×70 |
|
|
32-60 |
2 |
160 |
215 |
100×100×70 |
|
3 |
240 |
300 |
110×110×70 |
|
|
4 |
320 |
395 |
125×125×70 |
|
|
60-72 |
2 |
180 |
235 |
100×100×70 |
|
3 |
270 |
330 |
110×110×70 |
|
|
4 |
360 |
435 |
125×125×70 |
|
|
96 |
2 |
210 |
270 |
110*110*70 |
|
3 |
315 |
375 |
125*125*70 |
|
|
4 |
420 |
500 |
125*125*90 |
|
|
144 |
2 |
250 |
325 |
125*125*70 |
|
3 |
375 |
465 |
140*140*85 |
|
|
4 |
500 |
605 |
160*160*105 |
|
|
Packing informaçõesinformação |
Tambor de madeira, ou tambores de ferro ou conforme a necessidade do cliente |
|||

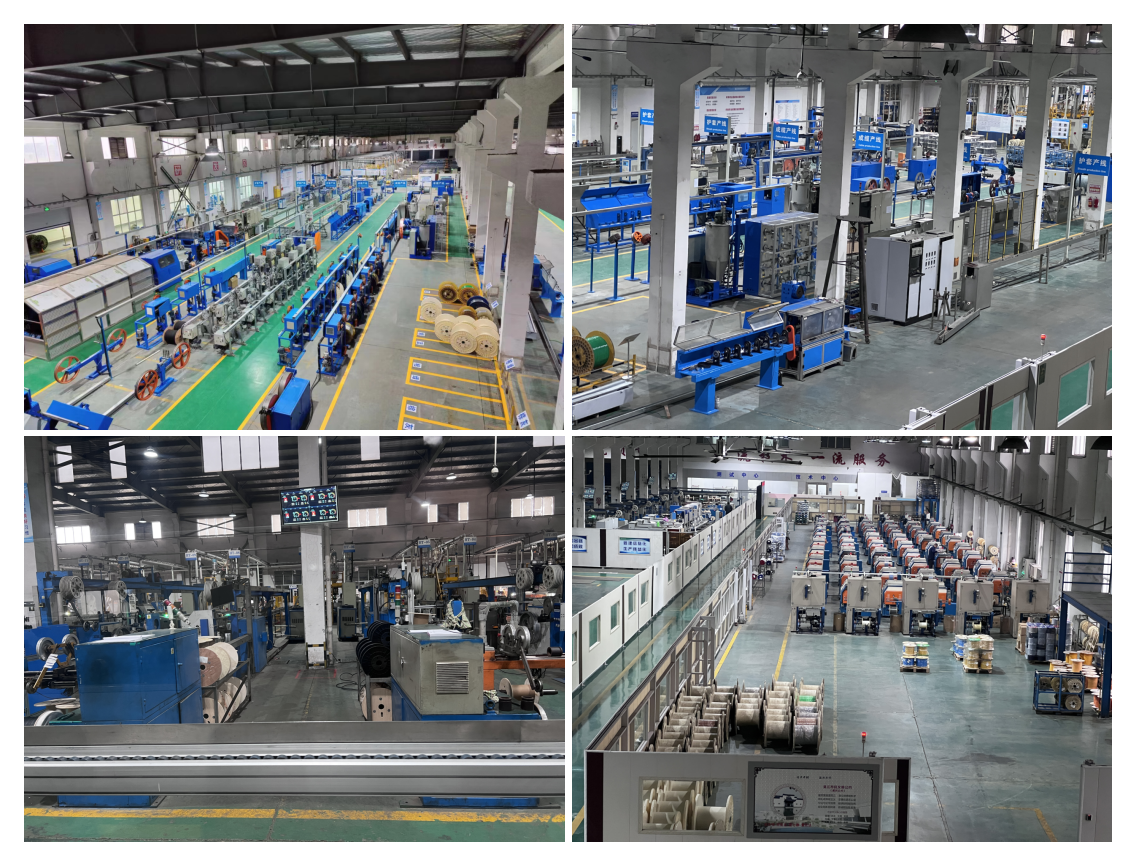

Oficina de produção:

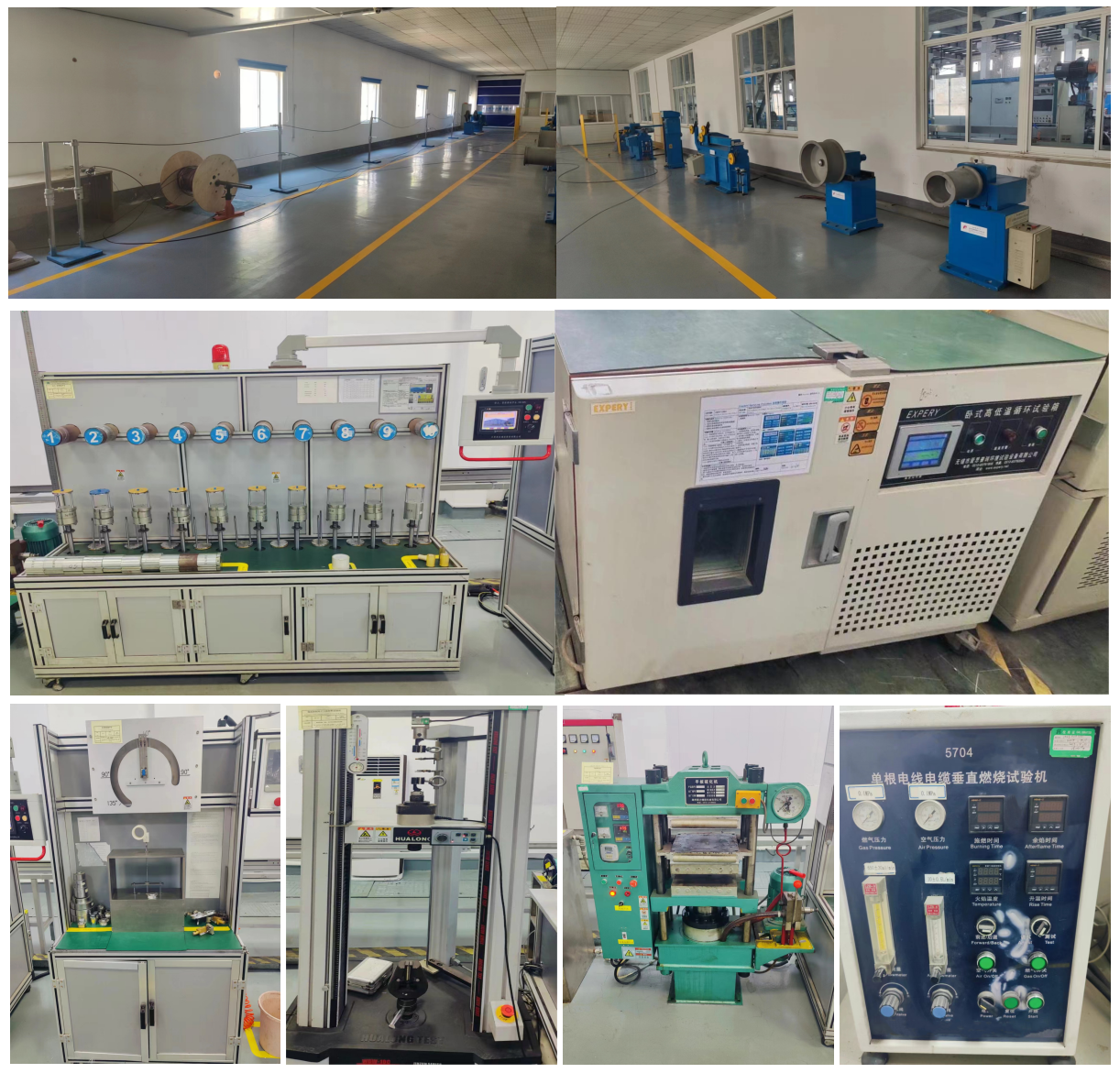

Verificação de qualidade:

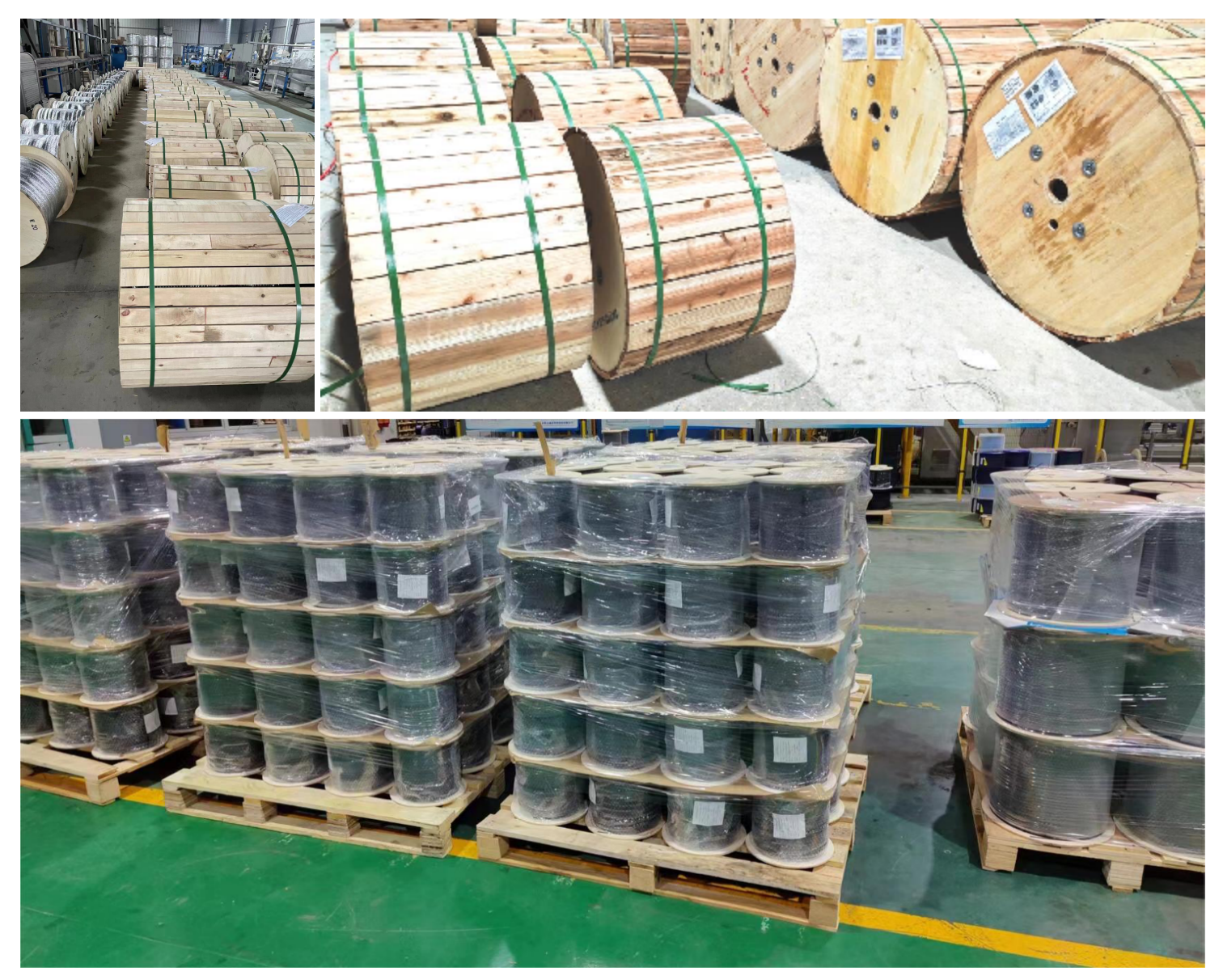

Embalagem:
PERGUNTAS FREQUENTES:
P1: Como escolher o cabo óptico certo?
A escolha de um cabo óptico requer a consideração de fatores como distância de transmissão, taxa de dados, condições ambientais e métodos de conexão. Você pode nos informar suas necessidades específicas e nossa equipe técnica profissional recomendará o cabo óptico mais adequado. Produtos para você.
Q2: O quê'é o MOQ?
A quantidade mínima de cabos de fibra óptica depende do modelo do produto e das necessidades do cliente. Consulte nossa equipe de vendas para obter mais detalhes.
Q3: O quêt's prazo de entrega?
Nosso prazo de entrega é geralmente de 3 a 15 dias úteis. O prazo de entrega específico será determinado com base na quantidade do pedido e no cronograma de produção.
Q4: Por que os preços dos cabos ópticos no mercado variam tanto?
As diferenças de preço em cabos ópticos são resultado de múltiplos fatores. Ao escolher cabos ópticos, você deve considerar preço, qualidade, marca e serviço pós-venda de forma abrangente para selecionar produtos que atendam às suas necessidades.
P5: É possível personalizar cabos ópticos com especificações especiais?
Com certeza! Conversaremos detalhadamente com você para entender suas necessidades. Em seguida, nossos engenheiros projetarão o modelo ideal. Solução com base nas suas necessidades. Produziremos amostras para seus testes e confirmação. Por fim, providenciaremos a produção em massa de acordo com a sua confirmação.
