Explicação pormenorizada do conetor de fibra ótica do E2000

O Conector E2000 é uma conceção patenteada desenvolvida por Empresa de diamantes, conhecida pela sua baixa perda de inserção, ligação fácil, e tampa anti-pó de fecho automático que minimiza a contaminação.

1. O que é um conetor E2000?

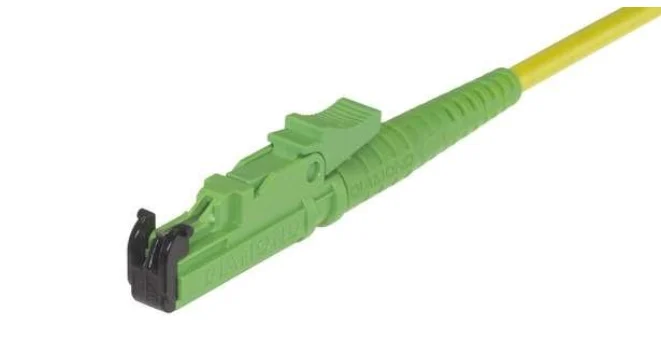

O E2000 é um conetor de fibra única de fator de forma reduzido com um mecanismo de ligação push-pull com um obturador de proteção contra poeiras integrado.

• Aparência:
  O conetor E2000 tem um aspeto semelhante a um conetor LC, com uma caixa compacta de forma quadrada.
• Caraterísticas principais:
  • Obturador de pó com mola incorporada:
    Quando o conetor não está acoplado, o obturador fecha-se automaticamente para evitar que poeira, óleo ou outros contaminantes atinjam a face da extremidade do ferrolho. Este design de obturador de fecho automático é a caraterística chave que o diferencia dos conectores LC e SC.
  • Mecanismo push-pull:
    O conetor pode ser inserido e removido simplesmente pressionando a trava de liberação, o que facilita o manuseio - especialmente em painéis de ligação de alta densidade ou quadros de distribuição ótica (ODF).
  • Código de cores:
    • Azul: Tipo polido PC/UPC, utilizado para aplicações de comunicação padrão.
    • Verde: Tipo polido APC (face da extremidade com ângulo de 8°), concebido para aplicações que requerem perda de retorno ultra-baixa, tais como FTTH (Fiber to the Home) e CATV (Televisão por cabo) redes.

2. Principais caraterísticas e vantagens

• Excelente proteção contra a poeira:
  O obturador automático incorporado reduz significativamente as falhas ópticas relacionadas com a contaminação, melhorando fiabilidade da rede.
• Compatibilidade de alta densidade:
  De tamanho semelhante ao do conetor LC, o E2000 é ideal para ambientes com espaço limitado, permitindo alta densidade de portas em ODFs, transceptores e comutadores.
• Baixa perda de inserção e retorno:
  O fabrico de precisão garante desempenho ótico consistente, com perda de inserção típica ≤0,2 dB e perda de retorno ≥60 dB (APC).
• Design Push-Pull de fácil utilização:
  Fácil inserção e remoção sem rotação; evita a desconexão acidental ou danos nas fibras em painéis densamente compactados.
• Proteção de segurança contra laser:
  O obturador também fornece uma barreira física contra radiação laser, reduzindo o risco de exposição acidental dos olhos.

3. Principais cenários de aplicação

• FTTH (Fiber to the Home):
  Uma das aplicações mais comuns. Muitos terminais de rede ótica (ONTs) e terminais de linha ótica (OLTs) de fornecedores líderes como Huawei utilizam interfaces E2000/APC. A tomada de parede ótica em muitas casas pode ter uma conetor verde E2000/APC.
• Centros de dados:
  Utilizado para interconexão entre servidores, switches e painéis de fibra, onde a alta densidade e a fiabilidade são fundamentais.
• Redes de telecomunicações:
  Aplicado em redes de acesso e redes de área metropolitana (MANs) como interfaces de ligação ou de interligação.
• Redes CATV:
  Devido ao seu desempenho superior de perda de retorno, o Tipo APC E2000 é amplamente adotado em sistemas de televisão por cabo para garantir a qualidade do sinal.

4. diferenças entre o E2000 e os conectores comuns, como LC e SC

Em termos simples, o Conector E2000 pode ser considerado como um “versão actualizada do conetor LC com um obturador automático de pó.”

5. Diretrizes de manuseamento e manutenção

• Limpeza:
  Embora o E2000 disponha de um obturador de proteção, é sempre inspecionar e limpar a face da extremidade da fibra antes do acoplamento. O obturador protege a virola interna, mas ainda pode ocorrer contaminação durante o fabrico ou o transporte.
• Alinhamento:
  Ao ligar, certifique-se de que o conetor está corretamente alinhado com o adaptador. Empurre suavemente até ouvir um “clique”, indicando que está bem fechado.
• Desligar da tomada:
  Prima sempre o botão de libertação antes de desligar a ficha. Puxar o conetor diretamente pode danificar o fecho ou a fibra.
• Correspondência do tipo de polaco:
  Os conectores APC e UPC não são permutáveis!
  • Verde = APC (em ângulo)
  • Azul = UPC (plano)
    A inserção de um conetor APC num adaptador UPC pode danificar a face da extremidade da virola e degradar o desempenho ótico.
