Câble à fibre optique ADSS anti-rongeurs à 96 cœurs, portée de 100 m, double gaine G.652D

Modèle :

ADSS-96B1.3-PE-FS-100m

Emballage :

Bobine en bois

Marque :

OEM

MOQ :

30km

Catégories :

Gaine double ADSS

Délai de livraison :

5-25 jours

Certificats :

ISO9001

Port de chargement :

SHANGHAI/NINGBO CHINE

Longueur :

3km/spool

Délai de paiement :

30%TT comme acompte, 70% Solde avant expédition

Description du produit

Description :

Fibre optique monomode 9/125 OS2 Low Water Peak ADSS 96 Core Antirodent est un produit haut de gamme Câble à fibre optique pour des portées aériennes courtes à moyennes avec des fibres OS2 à faible pic d'eau afin de garantir des performances exceptionnelles sur toute la gamme de longueurs d'onde de 1260-1625 nm pour les technologies DWDM et CWDM. Sa protection anti-rongeurs et sa construction autoportante non métallique offrent la durabilité et la fiabilité requises dans les environnements difficiles. Ce câble est fabriqué avec des matériaux certifiés et offre une garantie de faible perte d'épissure, de forte résistance à la traction et de compatibilité avec les dispositifs à 1310 nm. Il s'agit d'un câble économique Solution pour divers besoins de communication grâce à la fourniture directe par l'usine et aux options de personnalisation.

Fonctionnalité :

Application :

• Protection anti-rongeurs pour une meilleure durabilité
• Optimisé pour une transmission à spectre complet
• Construction non métallique, autoportante
• Forte résistance à la traction pour une meilleure stabilité
• Certifié pour une faible perte d'épissure

• Systèmes de radiodiffusion et de communication multimédia
• Réseaux de communication intelligents dans le domaine des transports
• Déploiements FTTH et Fiber-to-the-X
• Énergies renouvelables et parcs éoliens
• Infrastructure de communication du réseau électrique

Câble standard

Systèmes de câbles SOCT Produits est conforme à une ou plusieurs des normes suivantes, tout en étant conforme à de nombreuses autres normes. normes des pays

DIN VDE 0888

Telcordia GR-20

DIN VDE 0472

Telcordia GR-409

IEC 60793

GB/T 7424.1-1998

IEC 60794

YD/T 901-2001

IEC 60332

YD/T 1258.1~6,2003-2006

UIT-T G.651 à G.657

YD/T 1997-2009

TIA-EIA 598-B

Code couleur optique

Fibre No.

Couleur Gode
TIA=EIA 598-B

Symbole

Fibre No.

Couleur Gode
DIN-VDE 0888

Symbole

1

Bleu

BL

1

Rouge

RD

2

Orange

OU

2

Vert

GR

3

Vert

GR

3

Bleu

BL

4

Marron

BR

4

Jaune

YL

5

Ardoise

SL

5

Blanc

WH

6

Blanc

WH

6

Ardoise

SL

7

Rouge

RD

7

Marron

BR

8

Noir

BK

8

Violet

VI

9

Jaune

YL

9

Aqua

AQ

10

Violet

VI

10

Noir

BK

11

Rose

RS

11

Orange

OU

12

Aqua

AQ

12

Rose

RS

Remarque :
La couleur standard TIA-ElA 598-B est utilisée par SOCT pour les fibres, tubes ou fils individuels, sauf indication contraire.
Les couleurs sont disposées successivement à partir du numéro 1.
Nombre de fibres par unité jusqu'à 24 fibres, numéro de fibre 13 à 24 avec anneau noir.
Lorsque l'on commande différents types de fibres (SM et MM) dans un câble, la première couleur est attribuée aux fibres SM, puis aux fibres MM successivement.
Pour le câble intérieur, la couleur de la gaine du câble en fibre monomode est le jaune et l'orange pour le câble en fibre multimode OM1 et OM2, et l'aqua pour le câble en fibre 50/125 OM3 ou OM4, sauf indication contraire.

Liste des matériaux de la veste

Code

Nom du matériau

Note

1

LSZH

Faible dégagement de fumée, sans halogène

2

PE

Polyéthylène (LDPE, MDPE, HDPE)

3

PVC

Chlorure de polyvinyle

4

PA(Nylon)

Ployamide

5

TPU

Uréthane thermoplastique

6

FRPE

Polyéthylène ignifugé

7

TPE

Elastomère thermoplastique

8

ATPE

Polyéthylène anti-trace

En général, la fibre monomode ITU-T G652D, qui peut être utilisée aux longueurs d'onde de 1310nm et 1550nm, et dont l'atténuation est inférieure à 0,22dB/Km, est largement utilisée pour fabriquer le câble destiné à supporter les réseaux longue distance. Afin de répondre au développement du réseau MAN, du réseau d'accès et des exigences du réseau local d'entreprise (LAN), les fibres monomodes ITU-T G652D, G655A/B/C et G657A/B sont également très demandées aujourd'hui.
La fibre multimode, normalement utilisée aux longueurs d'onde 850nm et 1300nm, présente une forte atténuation et une faible dispersion. Elle a été principalement appliquée aux réseaux de transmission par fibre optique à courte distance en raison de sa largeur de bande de transmission limitée, la fibre multimode a cependant une excellente efficacité de couplage de connexion en raison de son grand paramètre NA (ouverture numérique), les fibres multimodes 50/125um et 62,5/125um sont actuellement largement déployées dans les systèmes LAN, tandis que de plus en plus de fibres optiques spécialisées sont demandées et utilisées pour l'armée, les systèmes de contrôle des transports, les nouvelles énergies et l'industrie de l'alimentation électrique.

Indicateur de fibre optique

Type de fibre optique Description

UIT-T/CEI

Symbole

Mono-mode 9/125 OS1

ITU-T G.652.B,IEC 60793-2-50 B1.1

G652B

Single-Mode 9/125 OS2 Low Water Peak

ITU-T G.652.D,IEC 60793-2-50 B1.3

G652D

monomode 9/125 à dispersion non nulle décalé G655C

ITU-T G.655.C/D/E,IEC 60793-2-50-B4_c/d/e

G655C

monomode 9/125 à dispersion non nulle décalé G655D

ITU-T G.655.C/D/E,IEC 60793-2-50-B4_c/d/e

G655D

monomode 9/125 à dispersion non nulle décalé G655E

ITU-T G.655.C/D/E,IEC 60793-2-50-B4_c/d/e

G655E

Single-Mode 9/125 OS2 Low Water Peak BI.G657A1

ITU-T G.657.A1,IEC 60793-2-50 B6_a1

G657A1

Single-Mode 9/125 OS2 Low Water Peak BI.G657A2

ITU-T G.657.A2,IEC 60793-2-50 B6_a2

G657A2

Single-Mode 9/125 OS2 Low Water Peak BI.G657B3

ITU-T G.657.B3,IEC 60793-2-50 B6_a3

G657B3

Multi-mode 62.5/125 OM1

IEC 60793-2-10 A1b

OM1

Multi-mode 50/125 OM2

IEC 60793-2-10 A1a 1 type

OM2

Multi-mode 50/125 OM3-300 Plus

IEC 60793-2-10 A1a 2 type

OM3

Multi-mode 50/125 OM3-550 Plus

IEC 60793-2-10 A1a 2 type

OM4

Capacité de l'environnement de la fibre optique

Test et condition

Fibre SM

MM Fibre

Atténuation lors des cycles de température
△a(-60℃~+85℃)

≤0.05 dB/Km @1310nm

≤0.1 dB/Km @850nm

≤0.05 dB/Km @1550nm

≤0.1 dB/Km @1300nm

Atténuation lors des cycles température-humidité
(-10℃~+85℃,98%R.H.)

≤0.05 dB/Km @1310nm

≤0.1 dB/Km @850nm

≤0.05 dB/Km @1550nm

≤0.1 dB/Km @1300nm

Atténuation à l'immersion dans l'eau Dépendance
(23℃,30 jours)

≤0.05 dB/Km @1310nm

≤0.1 dB/Km @850nm

≤0.05 dB/Km @1550nm

≤0.1 dB/Km @1300nm

Atténuation à l'humidité Dépendance à la chaleur
(85℃,85%R.H., 30 jours)

≤0.05 dB/Km @1310nm

≤0.1 dB/Km @850nm

≤0.05 dB/Km @1550nm

≤0.1 dB/Km @1300nm

Caractéristiques :

G.652.D

G.655

50/125um

62,5/125um

Atténuation

@850nm

–

–

≤3.0 dB/km

≤3.0 dB/km

@1300nm

–

–

≤1,0 dB/km

≤1,0 dB/km

@1310nm

≤0,36 dB/km

≤0,40 dB/km

–

–

@1550nm

≤0,22 dB/km

≤0,23 dB/km

–

–

Largeur de bande

@850nm

–

–

≥500 MHz - km

≥200 MHz - km

@1300nm

–

–

≥1000 MHz - km

≥600 MHz - km

Polarisation
mode
dispersion

Fibre individuelle

≤0,20 ps/√km

≤0,20 ps/√km

–

–

Valeur du lien de conception
(M=20,Q=0.01%)

≤0,1 ps/√km

≤0,1 ps/√km

–

–

Paramètres techniques :

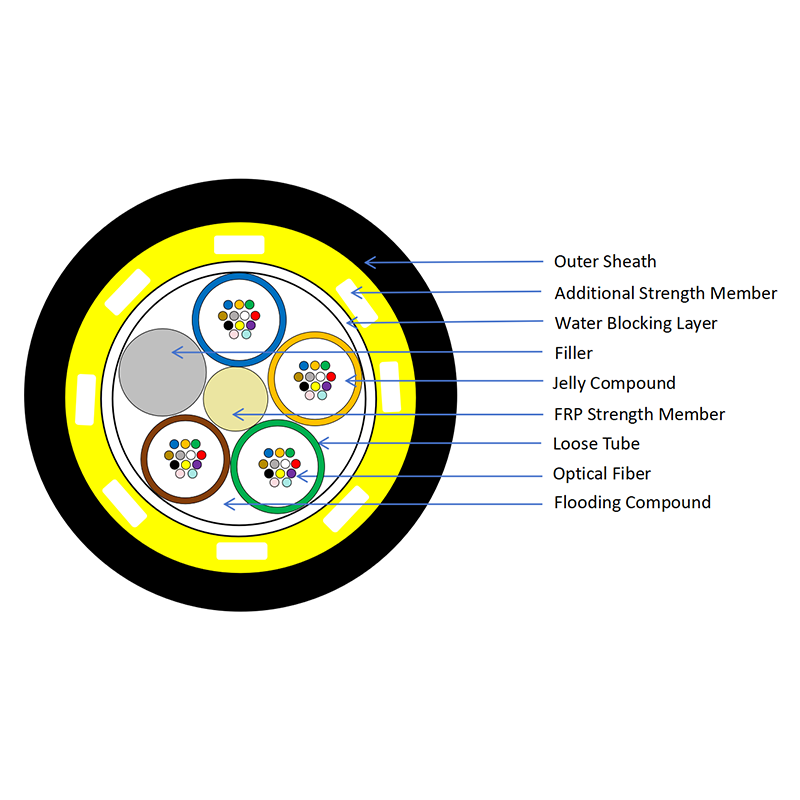

Single Mode 9/125 OS2 low water peak ADSS Fiber Optic 96Core Antirodent 100m span
