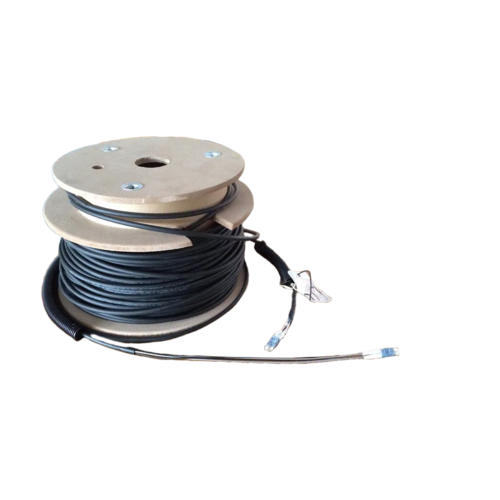

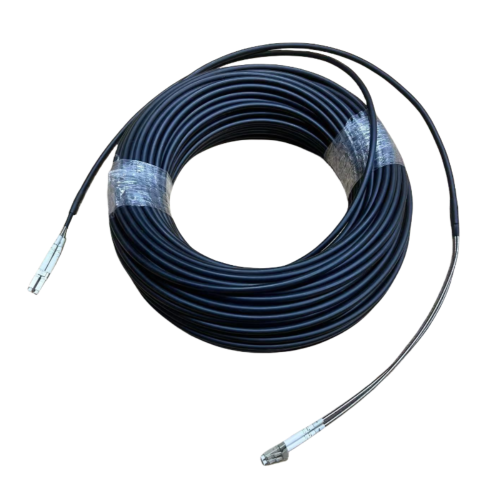

Cordon de raccordement LC UPC Duplex CPRI 7,0 mm Câble de dérivation protégé extérieur
Description
Le câble de dérivation extérieur protégé LC UPC Duplex CPRI 7,0 mm est un cordon de raccordement fibre optique renforcé conçu pour les applications sans fil et de télécommunications hautes performances. Conçu pour la connectivité CPRI (Common Public Radio Interface), il garantit une faible perte d'insertion et une perte de retour élevée pour une transmission stable du signal dans les environnements extérieurs difficiles. Sa gaine renforcée de 7,0 mm offre une excellente durabilité, une résistance aux UV et une protection étanche, ce qui le rend idéal pour les stations de base extérieures, les unités radio distantes (RRU) et les déploiements 5G. Les connecteurs LC UPC duplex garantissent un alignement précis et une transmission de données fiable, optimisant les performances du réseau avec une atténuation minimale.
Paramètres techniques :
|
Nom du produit： |
Cordon de raccordement CPRI |
Conditionnement: |
Sac en plastique |
|
Type de fibre： |
G657A2 |
Numéro de fibre : |
2F |
|
Connecteur: |
Duplex LC/UPC |
Diamètre: |
7,0 mm |
|
Veste: |
PVC ou LSZH |
Couleur de la gaine : |
Bleu, noir |
Fonctionnalité:
1. Bonnes performances mécaniques et environnementales ;
2. Haute performance ignifuge ;
3. Assez doux et flexible, excellente protection imperméable et UV
4. Facile à installer, à poser et à connecter, et dispose d'une transmission de données de grande capacité ;
5. Répond à la plupart des scénarios d'application et des exigences de projet

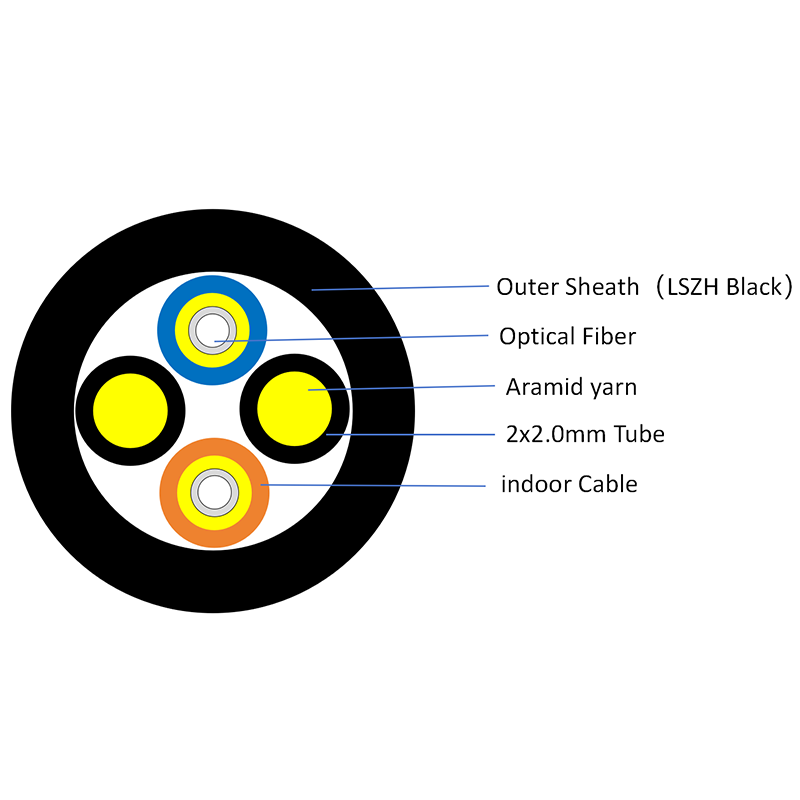

Paramètres du câble :
|
Fibre Compter |
Câble Dimension (mm) |
Câble Poids (kg/km) |
Traction (N) |
Écraser (N/100 mm) |
Min. Plier Rayon (mm) |
Gamme de Température |
|||
|
|
|
|
Long Terme |
Court Terme |
Long Terme |
Court Terme |
Dynamique |
Statique |
|
|
2 |
7.0 |
42.3 |
200 |
400 |
1100 |
2200 |
20D |
10D |
-30-+70 |
Fibre multimode :
|
ARTICLE |
PARAMÈTRE |
|||
|
Type de fibre |
50/125 |
|||
|
Cœur Diamètre |
50±2.5 |
|||
|
Cœur Non-circularité |
<=5,0 % |
|||
|
Revêtement Diamètre |
125.0 +1,0 um |
|||
|
Revêtement Non-circularité |
<=1,0 % |
|||
|
Revêtement Diamètre |
245 +7 |
|||
|
Concentricité revêtement-gainage Erreur |
<=12,0 µm |
|||
|
Revêtement Non-circularité |
<=6,0 µm |
|||
|
Concentricité cœur-gaine Erreur |
<=1,0 um |
|||
|
Atténuation |
850 nm |
<=2,3 |
||
|
1300 nm |
<=0,6 |
|||
|
Ouverture numérique (N / A) |
0.200 + 0.015 |
|||
|
Étape( signifier bidirectionnel mesures) |
<=0,10 dB |
|||
|
Irrégularités sur la fibre longueur et discontinuité ponctuelle |
<=0,10 dB |
|||
|
Différence coefficient de rétrodiffusion (bidirectionnel) mesures) |
<=0,08 db/km |
|||
|
OFL Bande passante (MHz.km) |
|
OM2 |
||
|
850 nm |
>=700 |
|||
|
1300 nm |
>=500 |
|||
|
Efficace Modal Bande passante à 850 nm (MHz.km) |
>=950 |
|||
|
Support d'application diposition sur |
OM2 |
|||
|
10 Gigabit Ethernet SX |
850 nm (m) |
150 |
||
|
Gigabit Ethernet SX |
850 nm (m) |
750 |
||
|
Gigabit Ethernet LX |
1300 nm (m) |
600 |
||
Spécification du connecteur :
|
ARTICLE |
PARAMÈTRE |
|
Type de connecteur |
Contenu téléchargeable/code UPC |
|
Insertion Perte |
<=0,3 dB |
|
Retour Perte |
>=35 dB |
|
Fibre mode |
Multimode, 50/125 |
|
Longueur d'onde de fonctionnement |
850 nm, 1300 nm |
|
Longueur d'onde de test |
850 nm, 1300 nm |
|
Répétabilité |
<=0,1 |
|
Interchangeabilité |
<=0,2 dB |
|
Durabilité |
<=0,2 dB |
|
Fibre Longueur |
50 m ou personnalisé |
|
Longueur et tolérance |
10 cm |
|
Température de fonctionnement |
-40 °C ~ +85C |
|
Température de stockage |
-40 °C ~ +85C |
