Câble à fibre optique ADSS autoportant de qualité supérieure, gaine simple, 144 brins, 100 m

Noms des produits :

Antenne ADSS Premium FOC à gaine simple, portée de 144 cœurs, 100 m Câble à fibre optique Structure autoportante

Informations détaillées :

Quantité minimale de commande：

10KM

Conditionnement:

Tambour en bois

Délai de livraison:

5 à 25 jours

Longueur:

Personnalisable

Marque :

OEM

Numéro de modèle:

ADSS-144B1.3-100m-Simple

Lieu d'origine :

Chine

Certification:

ISO9001, ROHS, CE, FCC

Description:

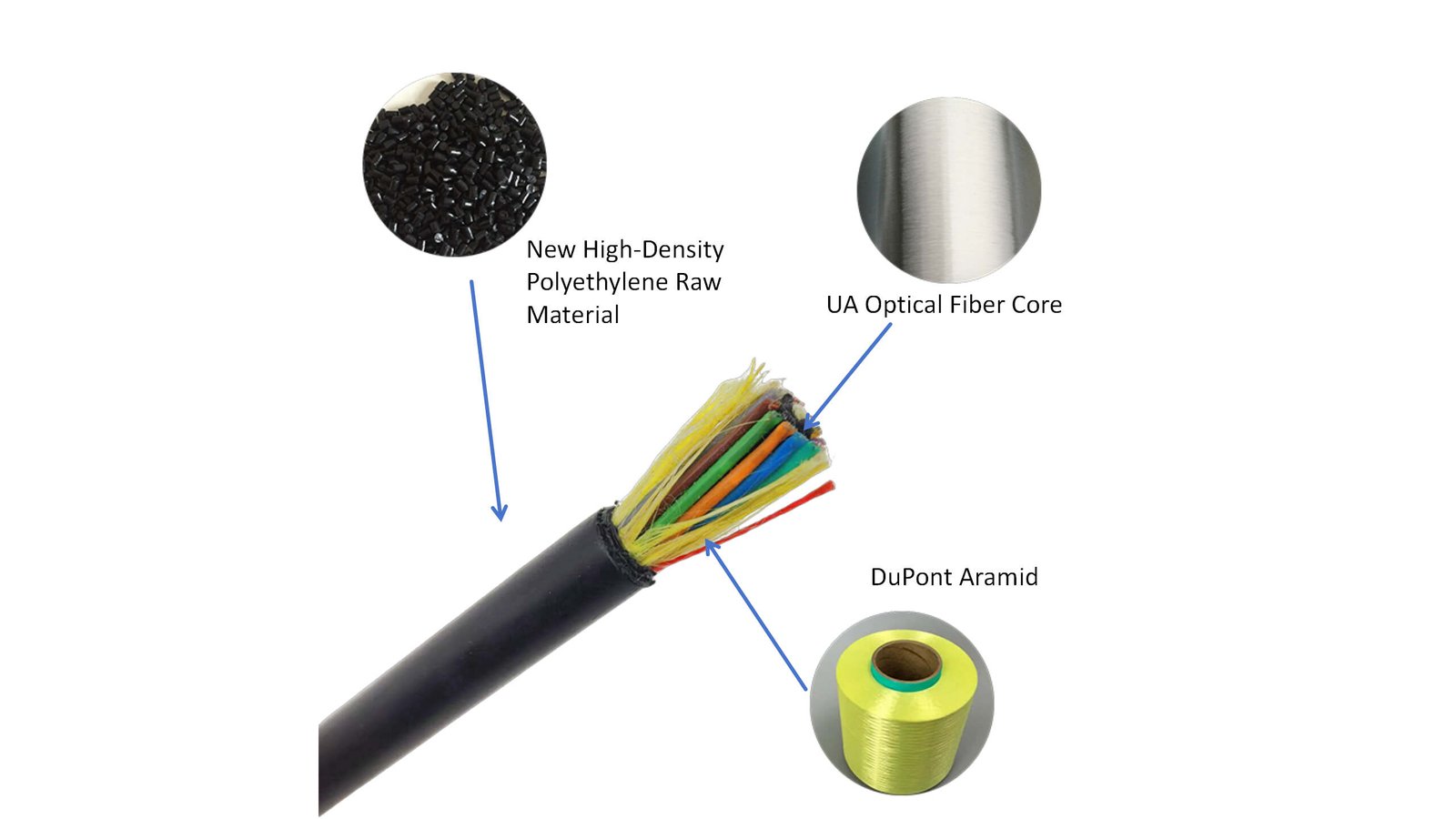

Le Câble à fibre optique ADSS autoportant de qualité supérieure, gaine simple, 144 brins, 100 m est un produit de haute performance Solution Conçu pour les projets d'infrastructures de communication. Fabriqué avec une gaine extérieure en polyéthylène haute densité (PEHD), ce câble offre une résistance supérieure aux agressions environnementales, notamment aux rayons UV, aux variations de température et à l'abrasion mécanique. Sa conception à gaine unique est optimisée pour des portées allant jusqu'à 100 mètres, ce qui le rend idéal pour les réseaux de télécommunications urbains et ruraux, les corridors de lignes électriques et les déploiements FTTx.

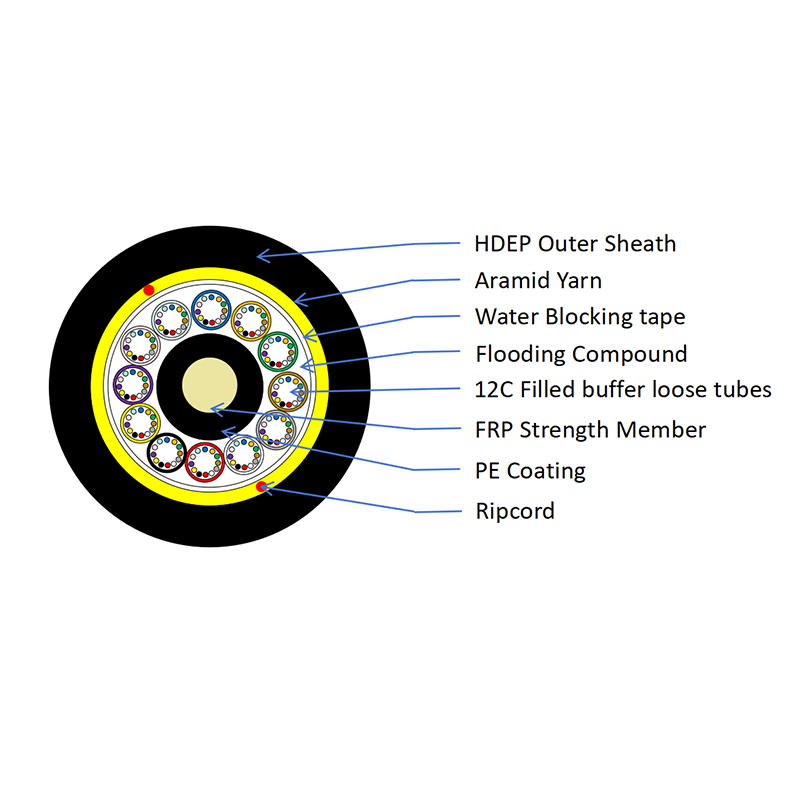

Ce câble présente une structure innovante 1+12, garantissant une transmission de données fiable et haute capacité avec une faible atténuation et une bande passante élevée, essentielles aux systèmes de communication modernes. En tant que fournisseur direct d'usine, nous garantissons une qualité de produit constante, des processus de fabrication certifiés ISO 9001 et une capacité de production évolutive pour répondre aux exigences des projets d'envergure. Idéal pour les installations aériennes, le câble autoporteur entièrement diélectrique (ADSS) simplifie le déploiement en éliminant les exigences de mise à la terre, en réduisant les coûts et en permettant une mise en œuvre rapide pour les réseaux fédérateurs et d'accès.


Câble à fibre optique ADSS aérien autoportant de qualité supérieure à gaine simple à 144 conducteurs

Paramètres du câble :

Fonctionnalité:

Nombre de fibres :

144 cœurs

èmeExcellentes propriétés mécaniques

èmeRésistance à la corrosion
èmeLongue durée de vie
èmeStructure autoportante

Type de fibre :

G652D,G655D

Marque de fibre :

YOFC, HTGD

Application:

Câble aérien à fibre optique

Portée:

200 m

RTS :

≥4,5 kN

Application:

TAPIS:

≥1,8 kN

èmeRéseau fédérateur de télécommunications
èmeRéseau métropolitain
èmeEnvironnements montagneux et côtiers
èmeRéseau de centres de données

Résistance au vent MAX :

20vitesse du vent m/s

Résistance maximale au givrage :

5mm Charge de glace

Diamètre du câble :

12,8 mm

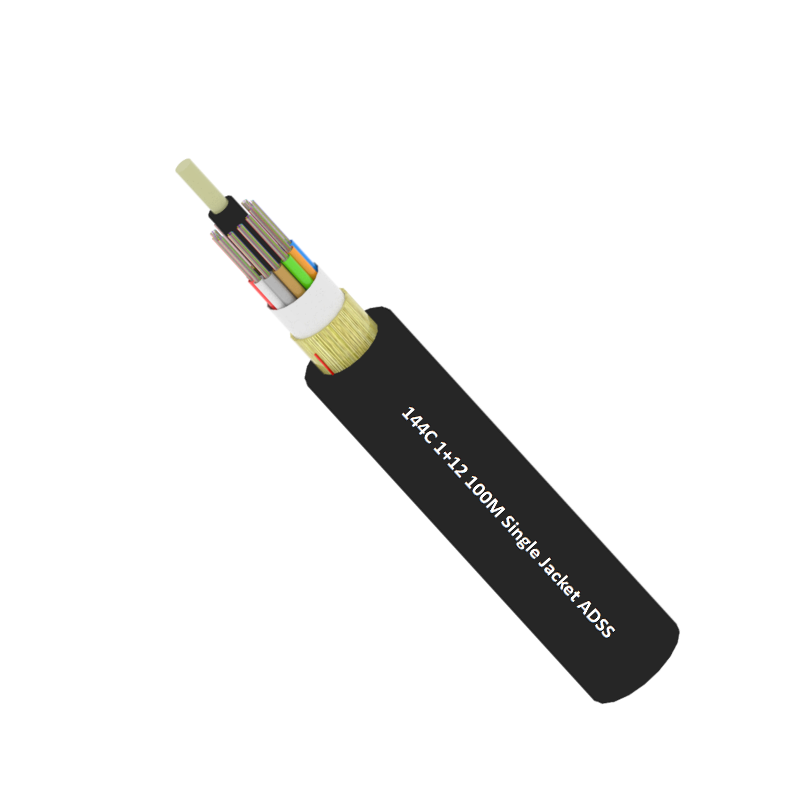

Exemple d'image

Câble à fibre optique ADSS aérien autoportant de qualité supérieure à gaine simple à 144 conducteurs

Paramètres techniques :

Nom

Câble à fibre optique ADSS aérien autoportant de qualité supérieure à gaine simple à 144 conducteurs

Propriétés de la fibre optique monomode (Rec. UIT-T G.652D)

Article

Spécification

Type de fibre

Mode unique

Matériau en fibre

Silice dopée

Coefficient d'atténuation
à 1310 nm
à 1383 nm
à 1550 nm
à 1625 nm

≤ 0,35 dB/km
≤ 0,32 dB/km
≤ 0,22 dB/km
≤ 0,30 dB/km

Discontinuité ponctuelle

£ 0,05 dB

Longueur d'onde de coupure du câble

£ 1260 nm

Longueur d'onde à dispersion nulle

1300 ~ 1324 nm

Pente à dispersion nulle

£ 0,092 ps/(nm².km)

Dispersion chromatique
à 1288 ~ 1339 nm
à 1271 ~ 1360 nm
à 1550 nm
à 1625 nm

≤ 3,5 ps/(nm.km)
≤5,3 ps/(nm.km)
≤18 ps/(nm.km)
≤22 ps/(nm.km)

PMD_Q (Moyenne en quadrature*)

£0,2 ps/km^1/2

Diamètre du champ modal à 1310 nm

9,2 ± 0,4 µm

Erreur de concentricité noyau/gaine

£ 0,5 um

Diamètre de la gaine

125.0 ± 0,7 um

Non-circularité du revêtement

£1.0%

Diamètre du revêtement primaire

245 ± 10 um

Niveau de test de preuve

100 kpsi (= 0,69 Gpa), 1%

Dépendance à la température
0℃~ +70℃ à 1310 et 1550 nm

£ 0,1 dB/km

Principaux tests de performance mécanique et environnementale

Article

TMéthode est

Conditions d'acceptation

Résistance à la traction
CEI 794-1-2-E1

– Charge : Tension à court terme
– Longueur du câble : environ 50 m

– Déformation de la fibre 0,35%
– Changement de perte 0,1 dB à 1550 nm
– Aucune rupture de fibre et aucun dommage à la gaine.

Test d'écrasement
CEI 60794-1-2-E3

– Charge : Écrasement à court terme
– Temps de chargement : 1 min

– Changement de perte 0,05 dB à 1 550 nm
– Aucune rupture de fibre et aucun dommage à la gaine.

Essai d'impact
CEI 60794-1-2-E4

– Points d’impact : 3
– Temps de par point : 1
– Énergie d’impact : 5J

– Changement de perte 0,1 dB à 1 550 nm
– Aucune rupture de fibre et aucun dommage à la gaine.

Test de cyclage de température
YD/T901-2001-4.4.4.1

– Palier de température :
+20°C→-40°C→+70°C →+20°C
– Temps par étape : 12 heures
– Nombre de cycles : 2

– Variation des pertes 0,05 dB/km à 1550 nm
– Aucune rupture de fibre et aucun dommage à la gaine.

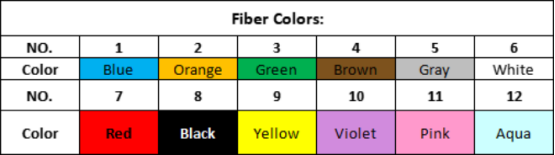

Couleurs des fibres :

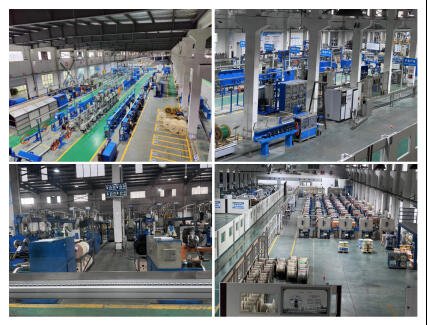

Atelier de production：

Usine de câbles à fibre optique ADSS

Vérification de la qualité：

Équipement de test de câbles à fibre optique ADSS

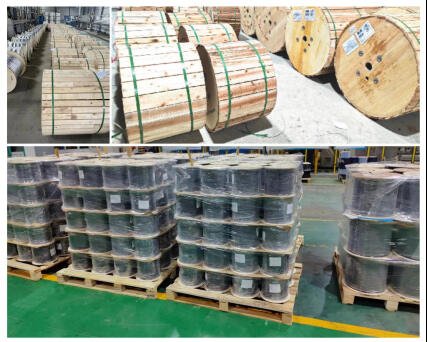

Conditionnement:

Emballage de câbles à fibres optiques pour l'exportation

FAQ:

Q1 : Fabriquez-vous des câbles à fibres optiques ?
Nous sommes un fabricant direct de câbles à fibres optiques.

Q2 : Quelle est votre quantité minimum d'achat ?
Notre commande minimum est de 10 KM, mais elle est flexible en fonction de vos besoins.

Q3 : Puis-je obtenir un échantillon ?
Des échantillons peuvent être fournis, mais le client devra couvrir les frais d'expédition.

Q4 : Quel est le délai de livraison estimé ?
La livraison pour 200 km prend généralement 5 à 15 jours, selon la quantité commandée.

Q5 : Quelle est la qualité ?
Chaque fibre optique est testée après la production et des rapports de qualité sont à votre disposition.

Q6 : Êtes-vous en mesure de fournir des services OEM ?
Nous offrons des services OEM et pouvons ajouter votre logo au Produits comme demandé.
