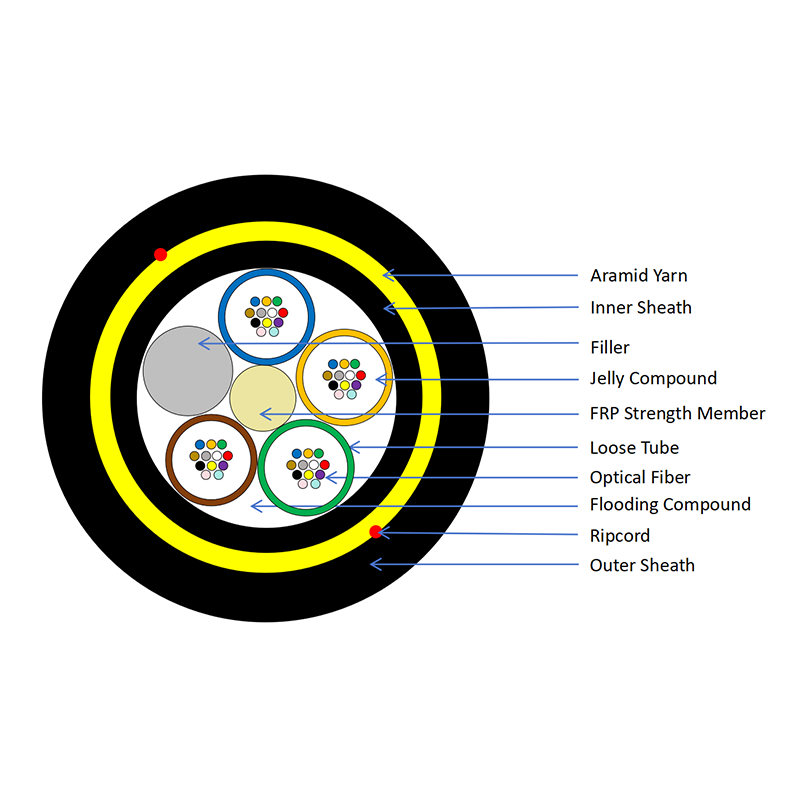

Câble à fibre optique ADSS de 200 m de portée avec antenne à double gaine G.652.D pour communications aériennes

Modèle:

ADSS-48B1.3-200m-Double

Emballage:

Bobine en bois

Marque:

OEM

Quantité minimale de commande :

30km

Catégories:

Gaine double ADSS

Délai de livraison:

5 à 25 jours

Certificats:

ISO9001

Port de chargement :

SHANGHAI/NINGBO CHINE

Longueur:

3 km/bobine

Conditions de paiement :

30%TT comme acompte, 70% Solde avant expédition

Description du produit

Description:

L'ADSS Câble à fibre optique Le câble aérien G.652.D de 200 m de portée avec double gaine pour communications aériennes est conçu pour les déploiements aériens longue portée et offre des performances fiables en environnements difficiles. Sa construction robuste à double gaine et sa conception non métallique et autoportante garantissent une résistance élevée à la traction, une durabilité et une résistance aux intempéries et aux UV. Conçu pour un fonctionnement sur tout le spectre (1260–1625 nm), ce câble prend en charge les technologies DWDM et CWDM avancées pour une communication haut débit et à faibles pertes. Grâce à des matériaux certifiés et à une géométrie précise, il garantit une perte d'épissure minimale et une installation facile. Disponible directement d'usine, il offre des prix compétitifs, des options de personnalisation et une livraison rapide, répondant ainsi aux exigences des réseaux de télécommunications et de communication électrique.

Fonctionnalité:

Application:

1. Construction non métallique et autoportante

2. Double gaine robuste pour une durabilité accrue

3. Optimisé pour les technologies DWDM et CWDM

4. Léger et facile à installer

5. Certifié pour une faible perte d'épissure

1. Systèmes de communication de diffusion et multimédia

2. Infrastructure de communication du réseau électrique

3. Déploiements de réseaux Fibre-to-the-X (FTTx)

4. Configurations de communication aérienne longue distance

5. Canalisations souterraines et réseaux de données

Norme de câble

Systèmes de câbles SOCT Produits se conformer à une ou plusieurs des normes suivantes. En attendant, il est conforme à de nombreuses autres norme des pays

DIN VDE 0888

Telcordia GR-20

DIN VDE 0472

Telcordia GR-409

CEI 60793

GB/T 7424.1-1998

CEI 60794

YD/T 901-2001

CEI 60332

YD/T 1258.1~6,2003-2006

UIT-T G.651 à G.657

YD/T 1997-2009

TIA-EIA 598-B

Code couleur optique

Numéro de fibre

Godet de couleur
TIA=EIA 598-B

Symbole

Numéro de fibre

Godet de couleur
DIN-VDE 0888

Symbole

1

Bleu

BL

1

Rouge

RD

2

Orange

OU

2

Vert

GR

3

Vert

GR

3

Bleu

BL

4

Brun

BR

4

Jaune

YL

5

Ardoise

SL

5

Blanc

WH

6

Blanc

WH

6

Ardoise

SL

7

Rouge

RD

7

Brun

BR

8

Noir

BK

8

Violet

VI

9

Jaune

YL

9

Aqua

AQ

10

Violet

VI

10

Noir

BK

11

Rose

RS

11

Orange

OU

12

Aqua

AQ

12

Rose

RS

Note:
La couleur standard TIA-ElA 598-B est utilisée par SOCT pour les fibres, tubes ou fils individuels, sauf indication contraire.
Les couleurs sont disposées successivement à partir du n°1.
Plusieurs fibres par unité jusqu'à 24 fibres, numéro de fibre 13 à 24 avec anneau noir.
Lors de la commande de différents types de fibres (SM et MM) dans un câble, la première couleur est attribuée aux fibres SM, puis aux fibres MM successivement.
Pour le câble intérieur, la couleur de la gaine du câble à fibre monomode est jaune et orange pour le câble à fibre multimode OM1 et OM2, et aqua pour le câble à fibre 50/125 OM3 ou OM4, sauf indication contraire.

Liste des matériaux de la veste

Code

Nom du matériau

Note

1

LSZH

Faible émission de fumée et zéro halogène

2

Éducation physique

Polyéthylène (LDPE, MDPE, HDPE)

3

PVC

chlorure de polyvinyle

4

PA (Nylon)

Polyamide

5

TPU

Uréthane thermoplastique

6

FRPE

Polyéthylène ignifuge

7

TPE

Élastomère thermoplastique

8

ATPE

Polyéthylène anti-traces

Habituellement, la fibre monomode ITU-T G652D qui peut être utilisée à une longueur d'onde de 1310 nm et 1550 nm et qui présente une faible atténuation inférieure à 0,22 dB/km est largement utilisée pour fabriquer le câble destiné à prendre en charge les réseaux longue distance. Afin de répondre aux exigences de développement du réseau MAN, du réseau d'accès et du réseau local local (LAN), les fibres monomodes ITU-T G652D, G655A/B/C et G657A/B sont également couramment requises désormais.
La fibre multimode, généralement utilisée aux longueurs d'onde de 850 nm et 1300 nm, présente une forte atténuation et une faible dispersion. Principalement utilisée pour les réseaux de transmission à fibre optique courte distance en raison de sa bande passante limitée, elle offre néanmoins un excellent couplage de connexion grâce à son grand paramètre d'ouverture numérique (NA). Les fibres multimodes 50/125 µm et 62,5/125 µm sont actuellement largement déployées dans les réseaux LAN. De plus en plus de fibres optiques spécialisées sont demandées et utilisées dans les secteurs militaire, des systèmes de contrôle des transports, des nouvelles énergies et de l'alimentation électrique.

Fibre optique Indiquer

Description du type de fibre optique

UIT-T/CEI

Symbole

Monomode 9/125 OS1

UIT-T G.652.B, CEI 60793-2-50 B1.1

G652B

Pic de niveau d'eau bas monomode 9/125 OS2

UIT-T G.652.D, CEI 60793-2-50 B1.3

G652D

G655C monomode 9/125 à dispersion non nulle décalée

UIT-T G.655.C/D/E,CEI 60793-2-50-B4_c/d/e

G655C

G655D monomode 9/125 à dispersion non nulle décalée

UIT-T G.655.C/D/E,CEI 60793-2-50-B4_c/d/e

G655D

Dispersion décalée non nulle monomode 9/125 G655E

UIT-T G.655.C/D/E,CEI 60793-2-50-B4_c/d/e

G655E

Pic de faible niveau d'eau OS2 monomode 9/125 BI.G657A1

UIT-T G.657.A1, CEI 60793-2-50 B6_a1

G657A1

Pic de faible niveau d'eau OS2 monomode 9/125 BI.G657A2

UIT-T G.657.A2, CEI 60793-2-50 B6_a2

G657A2

Pic de faible niveau d'eau OS2 monomode 9/125 BI.G657B3

UIT-T G.657.B3, CEI 60793-2-50 B6_a3

G657B3

Multimode 62,5/125 OM1

CEI 60793-2-10 A1b

OM1

Multimode 50/125 OM2

IEC 60793-2-10 A1a 1 type

OM2

Multimode 50/125 OM3-300 Plus

IEC 60793-2-10 A1a 2 type

OM3

Multimode 50/125 OM3-550 Plus

IEC 60793-2-10 A1a 2 type

OM4

Capacité de l'environnement de la fibre optique

Test et condition

Fibre SM

Fibre MM

Atténuation lors des cycles de température
△a(-60℃~+85℃)

≤ 0,05 dB/km à 1 310 nm

≤ 0,1 dB/km à 850 nm

≤ 0,05 dB/km à 1 550 nm

≤ 0,1 dB/km à 1 300 nm

Atténuation au cycle température-humidité
(-10℃~+85℃,98%R.H.)

≤ 0,05 dB/km à 1 310 nm

≤ 0,1 dB/km à 850 nm

≤ 0,05 dB/km à 1 550 nm

≤ 0,1 dB/km à 1 300 nm

Atténuation en cas de trempage dans l'eau
(23℃,30 jours)

≤ 0,05 dB/km à 1 310 nm

≤ 0,1 dB/km à 850 nm

≤ 0,05 dB/km à 1 550 nm

≤ 0,1 dB/km à 1 300 nm

Atténuation en fonction de la chaleur humide
(85℃,85%R.H.,30 jours)

≤ 0,05 dB/km à 1 310 nm

≤ 0,1 dB/km à 850 nm

≤ 0,05 dB/km à 1 550 nm

≤ 0,1 dB/km à 1 300 nm

Caractéristiques:

G.652.D

G.655

50/125 um

62,5/125 um

Atténuation

à 850 nm

–

–

≤ 3,0 dB/km

≤ 3,0 dB/km

à 1300 nm

–

–

≤1,0 dB/km

≤1,0 dB/km

à 1310 nm

≤ 0,36 dB/km

≤ 0,40 dB/km

–

–

à 1550 nm

≤ 0,22 dB/km

≤ 0,23 dB/km

–

–

Bande passante

à 850 nm

–

–

≥ 500 MHz · km

≥ 200 MHz · km

à 1300 nm

–

–

≥ 1 000 MHz · km

≥ 600 MHz · km

Polarisation
mode
dispersion

fibre individuelle

≤0,20 ps/√km

≤0,20 ps/√km

–

–

Valeur du lien de conception
(M=20,Q=0,01%)

≤ 0,1 ps/√km

≤ 0,1 ps/√km

–

–

Paramètres techniques :

Câble à fibre optique ADSS de 200 m de portée avec antenne à double gaine G.652.D pour communications aériennes
