Câble à fibre optique ADSS monomode à 24 cœurs

Noms des produits :

24 Core Stranded Loose Tube G.652.D Span 120m Single Jacket Self-Supporting ADSS Fiber Cable

Informations détaillées :

MOQ：

10KM

Emballage :

Tambour en bois

Délai de livraison :

5-25 jours

Longueur :

Personnalisable

Marque :

OEM

Numéro de modèle :

ADSS-24B1.3-120m-Single

Lieu d'origine :

Chine

Certification :

ISO9001, ROHS, CE, FCC

Description :

Fabriqué avec la fibre optique standard G.652.D, ce câble à fibre ADSS autoportant à gaine simple et à tube lâche G.652.D de 24 cœurs et d'une portée de 120 m offre d'excellentes performances de faible dispersion avec une portée allant jusqu'à 120 m. Sa construction en tube lâche toronné améliore la flexibilité et la résistance mécanique pour le déploiement dans des environnements difficiles. Sa construction en tubes libres toronnés améliore la flexibilité et la résistance mécanique pour un déploiement dans des environnements difficiles. La gaine unique assure une protection contre l'humidité et l'abrasion, réduisant ainsi les besoins de maintenance à long terme. Le câble à fibre optique ADSS autoportant à 24 conducteurs G.652.D Span 120m est fabriqué dans l'usine de fabrication de câbles optiques de SOCT, combinant les avantages de la qualité et du prix. Il offre une valeur inégalée aux opérateurs qui construisent des réseaux ruraux ou connectent des parcs industriels. Sa conception autoportante réduit la complexité de l'installation, ce qui en fait un choix idéal pour les projets sensibles aux coûts sans compromettre les performances, assurant des communications continues même dans des conditions exigeantes.


24 Core Stranded Loose Tube G.652.D Span 120m Single Jacket Self-Supporting ADSS Fiber Cable

Paremètre de câble :

Fonctionnalité :

Nombre de fibres :

24 Cœur de métier

þFibres G.652.D pour une grande clarté.

þConstruction durable de tubes toronnés en vrac.
þConception légère à veste unique.
þRésistant aux UV et aux rongeurs.
þRapport résistance/poids élevé.

Type de fibre :

G652D,G655D

Marque de fibres :

YOFC,HTGD

Application :

Aérien Câble à fibre optique

Span :

120m

RTS :

≥7.0KN

Application :

MAT :

≥2.8KN

þRéseaux de télécommunications dans les zones reculées.
þProjets d'infrastructures rurales à large bande.
þConnexions aériennes nécessitant peu d'entretien.
þLiaisons par fibre optique des stations de base.

þExpansion de la fibre optique dans les réseaux de services publics.

MAX Résistance au vent :

25m/s vitesse du vent

MAX Résistance au givrage :

5mm Charge de glace

Diamètre du câble :

9,0 mm

Paramètres techniques :

Nom

24 Core Stranded Loose Tube G.652.D Span 120m Single Jacket Self-Supporting ADSS Fiber Cable

Les propriétés de la fibre optique monomode (Rec. UIT-T G.652D)

Objet

Spécifications

Type de fibre

Mode unique

Matériau de la fibre

Silice dopée

Coefficient d'atténuation
à 1310 nm
@ 1383 nm
à 1550 nm
à 1625 nm

≤0,35 dB/km
≤0,32 dB/km
≤0,22 dB/km
≤0,30 dB/km

Point de discontinuité

£ 0,05 dB

Longueur d'onde de coupure du câble

£ 1260 nm

Longueur d'onde de dispersion nulle

1300 ~ 1324 nm

Pente de dispersion nulle

£ 0,092 ps/(nm².km)

Dispersion chromatique
@ 1288 ~ 1339 nm
@ 1271 ~ 1360 nm
à 1550 nm
à 1625 nm

≤3,5 ps/(nm.km)
≤5,3 ps/(nm.km)
≤18 ps/(nm.km)
≤22 ps/(nm.km)

PMD_Q (Moyenne en quadrature*)

£0,2 ps/km^1/2

Diamètre du champ de mode à 1310 nm

9,2±0,4 um

Erreur de concentricité du noyau / de la gaine

£ 0,5 um

Diamètre du revêtement

125.0 ± 0,7 um

Non-circularité du bardage

£1.0%

Diamètre du revêtement primaire

245 ± 10 um

Niveau d'épreuve

100 kpsi (=0,69 Gpa), 1%

Dépendance de la température
0℃~ +70℃ @ 1310 & 1550nm

£ 0,1 dB/km

Principaux tests de performance mécanique et environnementale

Objet

TMéthode est

Condition d'acceptation

Résistance à la traction
IEC 794-1-2-E1

- Charge : Tension à court terme
- Longueur du câble : environ 50m

- Déformation de la fibre 0.35%
- Variation de perte 0,1 dB à 1550 nm
- Pas de rupture de fibre et pas de dommage à la gaine.

Test d'écrasement
IEC 60794-1-2-E3

- Chargement : écrasement à court terme
- Temps de chargement : 1min

- Changement de perte 0,05dB@1550nm
- Pas de rupture de fibre et pas de dommage à la gaine.

Test d'impact
IEC 60794-1-2-E4

- Points d'impact : 3
- Nombre de fois par point : 1
- Energie d'impact : 5J

- Changement de perte 0,1dB@1550nm
- Pas de rupture de fibre et pas de dommage à la gaine.

Essai de cyclage en température
YD/T901-2001-4.4.4.1

- Etape de température :
+20oC→-40oC→+70oC →+20oC
- Durée de chaque étape : 12 heures
- Nombre de cycles : 2

- Variation de la perte 0,05 dB/km@1550 nm
- Pas de rupture de fibre et pas de dommage à la gaine.

Couleurs des fibres :

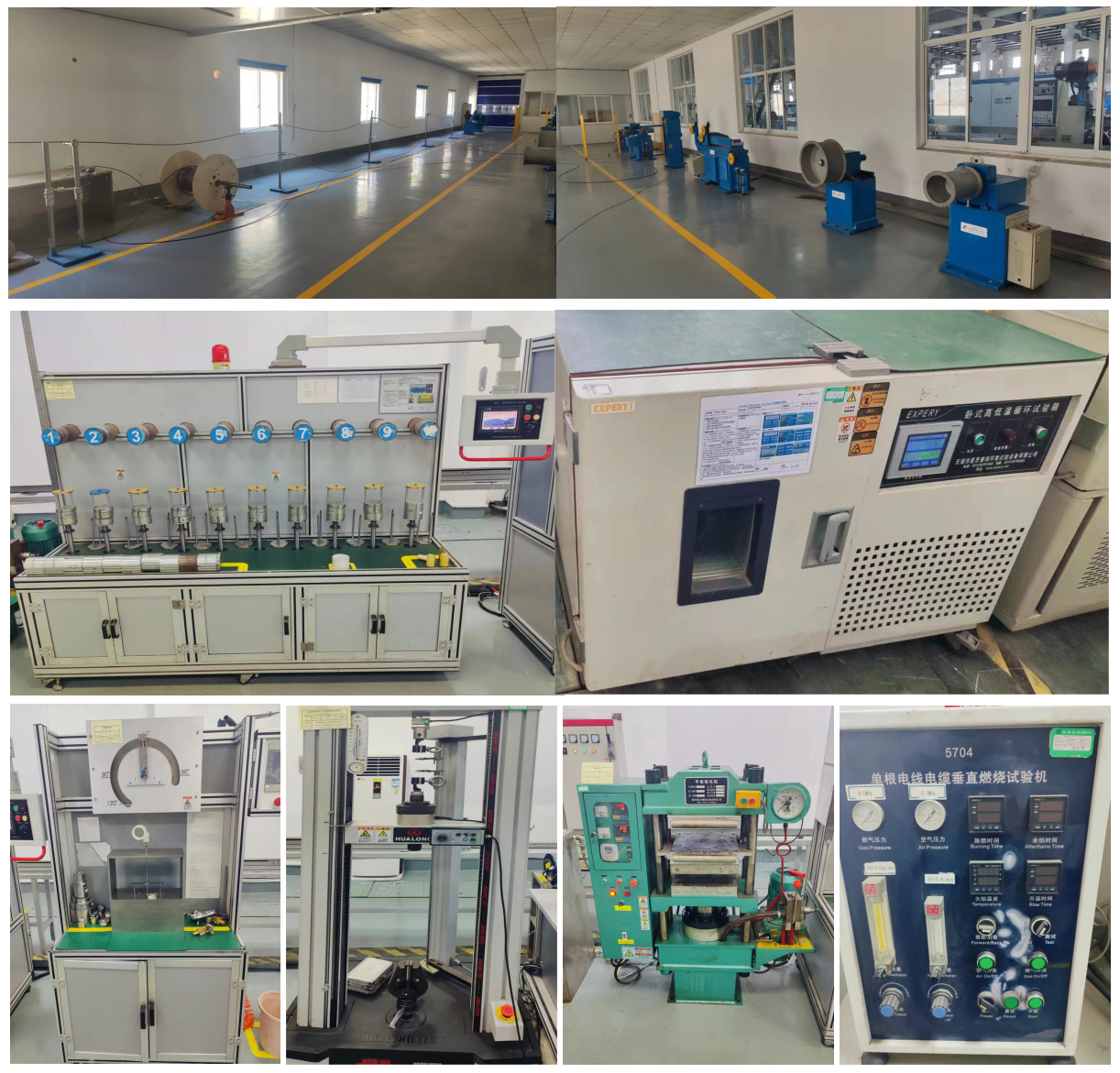

Atelier de production：

Fabricant de câbles à fibres optiques

Vérification de la qualité：

Personnalisation du câble optique

Emballage :

Transport stable

FAQ :

Q1 : Fabriquez-vous des câbles à fibres optiques ?
Nous sommes un fabricant direct de câbles à fibres optiques.

Q2 : Quelle est la quantité minimale d'achat ?
Notre commande minimale est de 10 km, mais elle est flexible en fonction de vos besoins.

Q3 : Puis-je obtenir un échantillon ?
Des échantillons peuvent être fournis, mais les frais d'expédition sont à la charge du client.

Q4 : Quel est le délai de livraison estimé ?
Le délai de livraison pour 200KM est généralement de 5 à 15 jours, en fonction de la quantité commandée.

Q5 : Quelle est la qualité du produit ?
Chaque fibre optique est testée après production et des rapports de qualité sont disponibles.

Q6:Pouvez-vous fournir des services OEM ?
Nous proposons des services OEM et pouvons ajouter votre logo sur le produit. Produits comme demandé.
