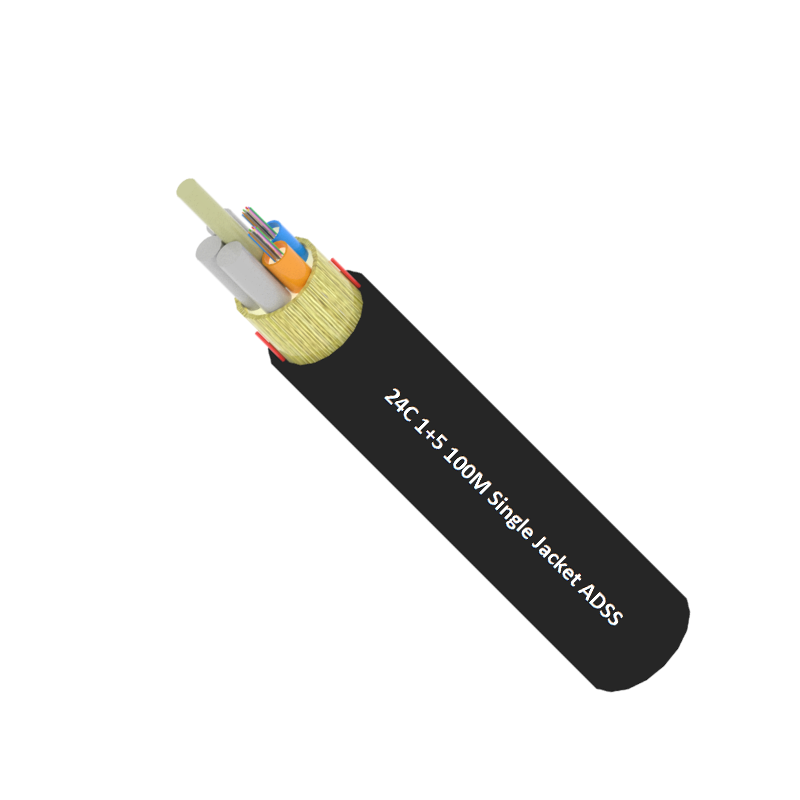

Câble à fibre optique ADSS à tube libre, gaine simple, 24 conducteurs, SM 9/125 µm, portée 100 m

Noms des produits :

Câble à fibre optique ADSS à tube libre, gaine simple, 24 conducteurs, SM 9/125 µm, portée 100 m

Informations détaillées :

Quantité minimale de commande：

10KM

Conditionnement:

Tambour en bois

Délai de livraison:

5 à 25 jours

Longueur:

Personnalisable

Marque :

OEM

Numéro de modèle:

ADSS-24B1.3-100m-Simple

Lieu d'origine :

Chine

Certification:

ISO9001, ROHS, CE, FCC

Description:

Le câble fibre optique ADSS à tube libre toronné SM 24 conducteurs, 9/125 µm de portée, 100 m, à gaine simple, est idéal pour les applications jusqu'à 100 m de portée. Il offre une protection mécanique renforcée à ses 24 fibres optiques monomodes 9/125 µm. Ce câble offre une excellente clarté du signal et une faible atténuation, essentielles pour les réseaux fédérateurs de télécommunications et les réseaux de données hautes performances. Sa gaine simple allie durabilité et flexibilité, le rendant ainsi adapté aux environnements extérieurs difficiles. Sa construction à tube libre permet une dilatation thermique et une absorption des contraintes mécaniques, garantissant ainsi des performances fiables malgré les fluctuations de température. Le câble fibre optique ADSS à tube libre toronné SM 24 conducteurs, 9/125 µm de portée, 100 m, à gaine simple, est largement utilisé dans les zones industrielles et les réseaux en anneau urbains, où la fiabilité et l'efficacité sont primordiales pour les connexions critiques.


Câble à fibre optique ADSS à tube libre, gaine simple, 24 conducteurs, SM 9/125 µm, portée 100 m

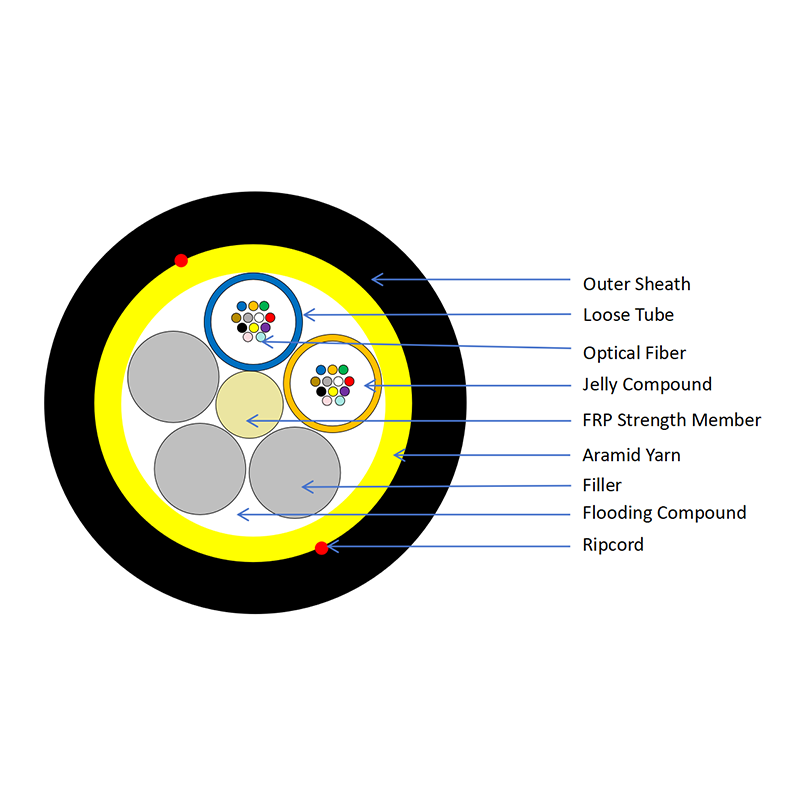

Paramètres du câble :

Fonctionnalité:

Nombre de fibres :

24 cœurs

èmeFibres monomodes à faible dispersion.

èmeStructure à tube libre résistante à la température.
èmeHaute durabilité mécanique sous contrainte.
èmePerformances stables dans des conditions météorologiques extrêmes.
èmeGaine anticorrosion longue durée.

Type de fibre :

G652D,G655D

Marque de fibre :

YOFC, HTGD

Application:

Aérien Câble à fibre optique

Portée:

100 m

RTS :

≥7,5 kN

Application:

TAPIS:

≥4,0 kN

èmeRéseaux de télécommunications dorsaux ruraux.
èmeConnexions fibre optique de l'usine au bureau.
èmeRéseaux de communication des parcs industriels.
èmeConnectivité semi-urbaine longue distance.

èmeSystèmes régionaux de dorsale en fibre optique.

Résistance au vent MAX :

30vitesse du vent m/s

Résistance maximale au givrage :

5mm Charge de glace

Diamètre du câble :

9,7 mm

Paramètres techniques :

Nom

Câble à fibre optique ADSS à tube libre, gaine simple, 24 conducteurs, SM 9/125 µm, portée 100 m

Propriétés de la fibre optique monomode (Rec. UIT-T G.652D)

Article

Spécification

Type de fibre

Mode unique

Matériau en fibre

Silice dopée

Coefficient d'atténuation
à 1310 nm
à 1383 nm
à 1550 nm
à 1625 nm

≤ 0,35 dB/km
≤ 0,32 dB/km
≤ 0,22 dB/km
≤ 0,30 dB/km

Discontinuité ponctuelle

£ 0,05 dB

Longueur d'onde de coupure du câble

£ 1260 nm

Longueur d'onde à dispersion nulle

1300 ~ 1324 nm

Pente à dispersion nulle

£ 0,092 ps/(nm².km)

Dispersion chromatique
à 1288 ~ 1339 nm
à 1271 ~ 1360 nm
à 1550 nm
à 1625 nm

≤ 3,5 ps/(nm.km)
≤5,3 ps/(nm.km)
≤18 ps/(nm.km)
≤22 ps/(nm.km)

PMD_Q (Moyenne en quadrature*)

£0,2 ps/km^1/2

Diamètre du champ modal à 1310 nm

9,2 ± 0,4 µm

Erreur de concentricité noyau/gaine

£ 0,5 um

Diamètre de la gaine

125.0 ± 0,7 um

Non-circularité du revêtement

£1.0%

Diamètre du revêtement primaire

245 ± 10 um

Niveau de test de preuve

100 kpsi (= 0,69 Gpa), 1%

Dépendance à la température
0℃~ +70℃ à 1310 et 1550 nm

£ 0,1 dB/km

Principaux tests de performance mécanique et environnementale

Article

TMéthode est

Conditions d'acceptation

Résistance à la traction
CEI 794-1-2-E1

– Charge : Tension à court terme
– Longueur du câble : environ 50 m

– Déformation de la fibre 0,35%
– Changement de perte 0,1 dB à 1550 nm
– Aucune rupture de fibre et aucun dommage à la gaine.

Test d'écrasement
CEI 60794-1-2-E3

– Charge : Écrasement à court terme
– Temps de chargement : 1 min

– Changement de perte 0,05 dB à 1 550 nm
– Aucune rupture de fibre et aucun dommage à la gaine.

Essai d'impact
CEI 60794-1-2-E4

– Points d’impact : 3
– Temps de par point : 1
– Énergie d’impact : 5J

– Changement de perte 0,1 dB à 1 550 nm
– Aucune rupture de fibre et aucun dommage à la gaine.

Test de cyclage de température
YD/T901-2001-4.4.4.1

– Palier de température :
+20°C→-40°C→+70°C →+20°C
– Temps par étape : 12 heures
– Nombre de cycles : 2

– Variation des pertes 0,05 dB/km à 1550 nm
– Aucune rupture de fibre et aucun dommage à la gaine.

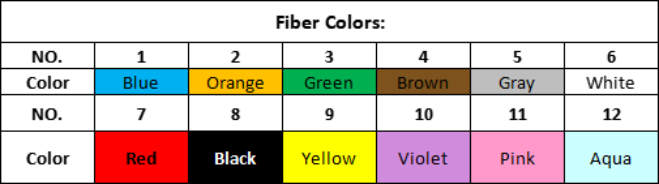

Couleurs des fibres :

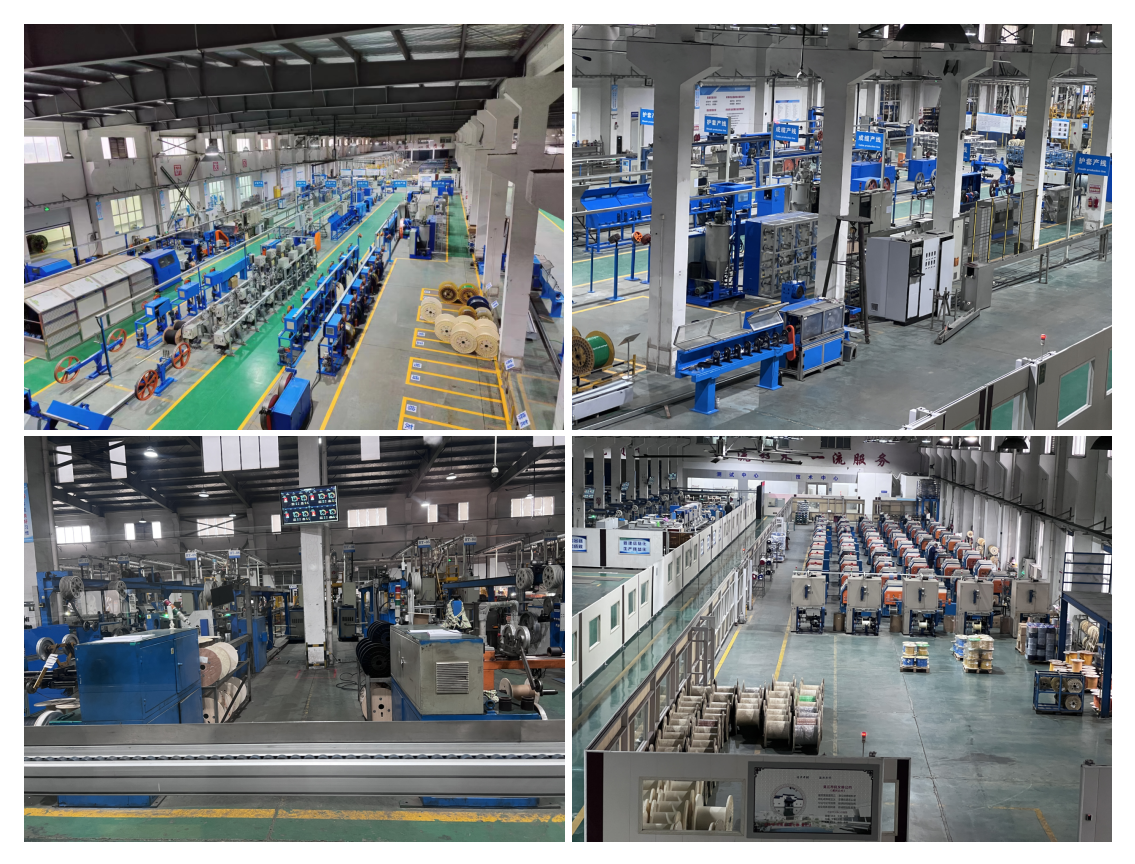

Atelier de production：

Fabricant de câbles à fibres optiques

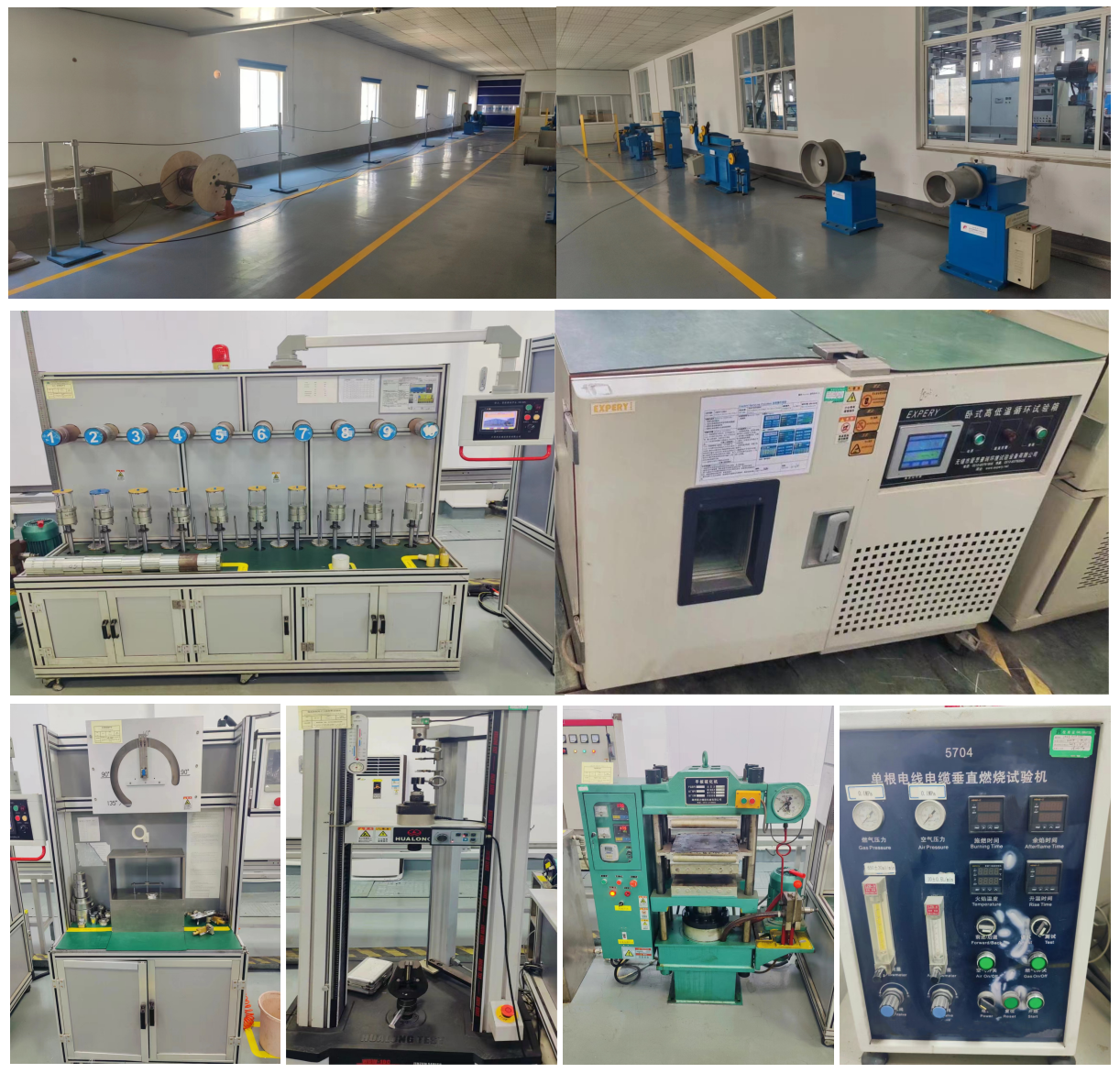

Vérification de la qualité：

Personnalisation de câbles optiques

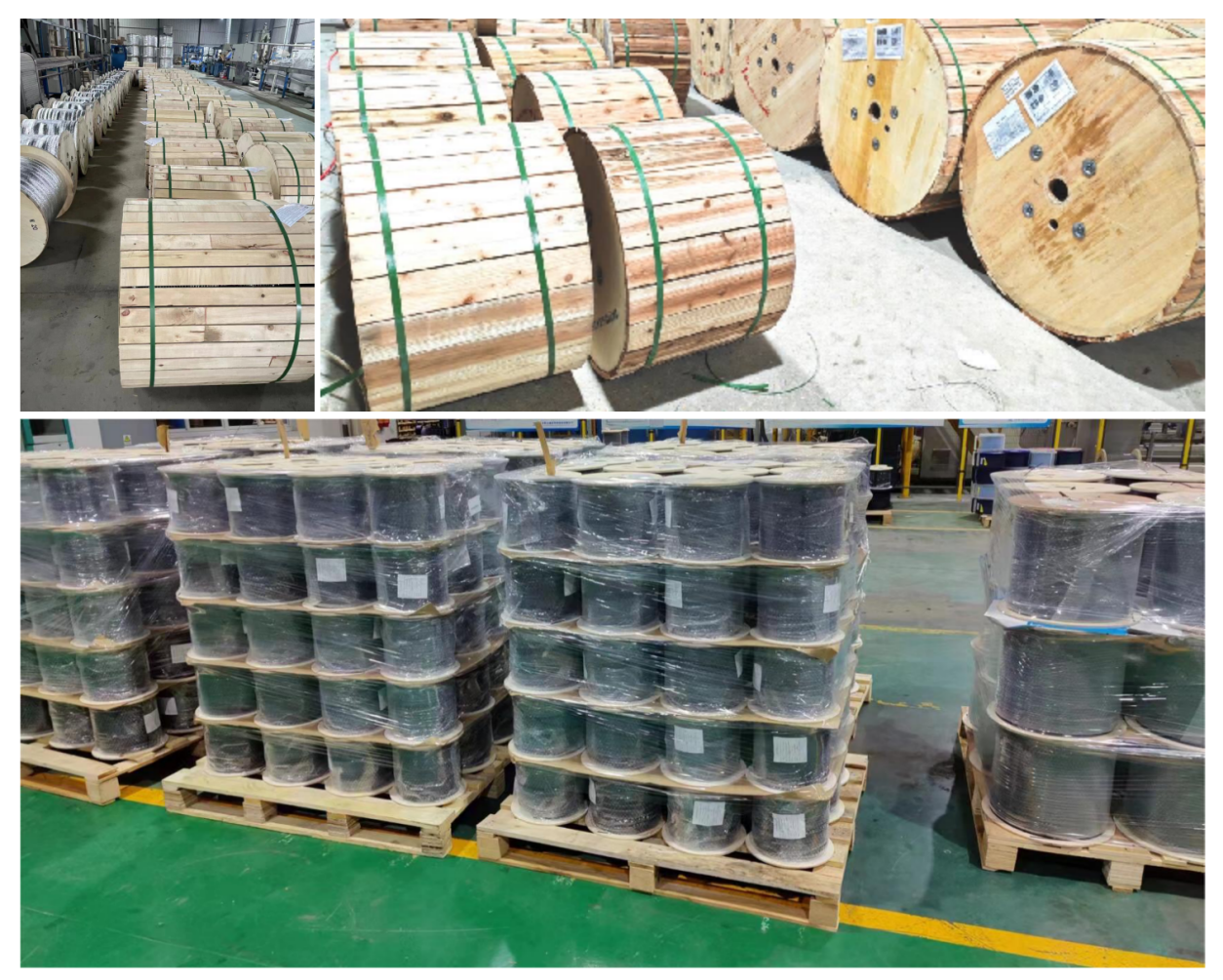

Conditionnement:

Transport stable

FAQ:

Q1 : Fabriquez-vous des câbles à fibres optiques ?
Nous sommes un fabricant direct de câbles à fibres optiques.

Q2 : Quelle est votre quantité minimum d'achat ?
Notre commande minimum est de 10 KM, mais elle est flexible en fonction de vos besoins.

Q3 : Puis-je obtenir un échantillon ?
Des échantillons peuvent être fournis, mais le client devra couvrir les frais d'expédition.

Q4 : Quel est le délai de livraison estimé ?
La livraison pour 200 km prend généralement 5 à 15 jours, selon la quantité commandée.

Q5 : Quelle est la qualité ?
Chaque fibre optique est testée après la production et des rapports de qualité sont à votre disposition.

Q6 : Êtes-vous en mesure de fournir des services OEM ?
Nous offrons des services OEM et pouvons ajouter votre logo au Produits comme demandé.
