1. Visión general

El objetivo principal de SoftFiber es ahorrarle tiempo de adquisición proporcionándole todos los equipos y la asistencia técnica correspondiente, desde la oficina central hasta los usuarios finales. ¿Qué soluciones CATV ofrecemos?

2.Solución de digitalización de CATV

La solución de digitalización de la CATV consiste en convertir completamente las señales analógicas tradicionales de televisión en señales digitales para su transmisión y difusión. Esta solución utiliza codificadores, multiplexores y moduladores QAM en la cabecera para codificar el contenido de los programas en flujos digitales, que luego se transmiten al terminal a través de transmisores ópticos y redes HFC. El sistema mejora significativamente la calidad de imagen y la capacidad del canal, al tiempo que admite funciones como la codificación, la autorización y la EPG. Establece una base sólida para la actualización de los sistemas de radiodifusión hacia la alta definición y los servicios interactivos.

3.Solución de red de transmisión bidireccional CATV (solución PON + EOC)

Esta solución integra la red óptica pasiva (PON) con la tecnología Ethernet sobre coaxial (EOC) para permitir la transmisión de TV, banda ancha y voz a través de la misma red. La OLT entrega los datos a la ONU a través de PON y, a continuación, EOC extiende la señal a los usuarios a través de la infraestructura de cable coaxial existente. Sin necesidad de modificar el cableado original, esta solución ofrece un enfoque equilibrado entre rendimiento de ancho de banda y control de costes, lo que la hace ideal para renovaciones de comunidades antiguas y despliegues FTTB.

4.Solución Triple-Play FTTH (Internet + VoIP + CATV)

La solución FTTH triple-play de SoftFiber suministra fibra directamente a los hogares (fibra hasta el hogar), lo que permite el acceso integrado a servicios de Internet de alta velocidad, voz IP (VoIP) y televisión digital (IPTV o CATV). El terminal ONU integra múltiples interfaces que permiten la salida simultánea de señales de datos, teléfono y televisión. Esta solución se caracteriza por su gran ancho de banda, baja latencia y excelente escalabilidad.

Para cualquier consulta sobre soluciones de CATV, no dude en ponerse en contacto con nosotros.

A continuación, SoctFiber presentará el equipo básico y el enlace físico que intervienen en una solución tradicional de digitalización de CATV.

5.Descripción del enlace físico:

• La transmisión de las señales de televisión comienza en la cabecera. Una antena de satélite, normalmente instalada en tejados o zonas exteriores abiertas, recibe las señales de satélite. Estas señales son primero demoduladas y procesadas por un receptor de satélite situado en la cabecera.

• A continuación, la señal pasa por un multiplexor y un codificador, donde se multiplexan y codifican varios programas. A continuación, el flujo se envía a un modulador QAM, que modula la señal en formato RF adecuado para la transmisión por cable.

• A continuación, la señal de radiofrecuencia modulada se introduce en un transmisor óptico, donde se convierte en una señal óptica para su transmisión a larga distancia a través de redes de fibra óptica.

• Durante la transmisión, la señal óptica se amplifica con un amplificador óptico, como un EDFA, para mantener la intensidad de la señal. A continuación, pasa por un divisor óptico que distribuye la señal a distintas zonas de usuario.

• Al llegar a la zona del usuario, la señal óptica es recibida por un receptor óptico, que la convierte de nuevo en una señal de radiofrecuencia. A continuación, esta señal de RF se transmite a nodos ópticos instalados en barrios o edificios. Estos nodos suelen integrar receptores de RF o divisores de CATV, que distribuyen la señal a los distintos hogares.

• Por último, la señal de radiofrecuencia llega al hogar del usuario a través de un cable coaxial, donde un descodificador DVB-C (STB) demodula y descodifica la señal, enviando la salida de audio y vídeo al televisor para ver los programas.

6.Productos básicos

• Receptor de satélite

Recibe señales de RF de la antena del satélite y realiza la demodulación y decodificación de la señal. La salida es un Transport Stream (TS) para su posterior procesamiento. Suele ser compatible con los estándares DVB-S/S2.

• Modulador QAM Mux-Scrambling

Dispositivo todo en uno que integra multiplexación, codificación y QAM (modulación de amplitud en cuadratura). Fusiona varios flujos de programas, los codifica y emite señales de RF moduladas que pueden transmitirse directamente al transmisor óptico. Se utiliza mucho en los sistemas de cabecera de televisión digital por cable.

• Transmisor óptico

Convierte las señales de RF moduladas por QAM en señales ópticas para su transmisión a larga distancia a través de cables de fibra óptica. Se suele utilizar en el extremo de transmisión del sistema de cabecera y admite longitudes de onda como 1550 nm o 1310 nm.

• EDFA (Amplificador de fibra dopada con erbio)

Amplifica la señal óptica después de la transmisión para aumentar la potencia, lo que permite distancias de transmisión más largas y garantiza la calidad de la señal. Adecuado para cobertura de área amplia o redes de distribución de varias sucursales.

• PLC (divisor óptico de circuito planar de onda ligera)

Componente óptico pasivo utilizado para dividir uniformemente una señal óptica en varias salidas (por ejemplo, 1×8, 1×16). Ideal para distribuir señales de cabecera a varias zonas de usuarios. Presenta un diseño compacto y una gran fiabilidad.

• Receptor óptico

Se instala en el lado del usuario para convertir las señales ópticas entrantes en señales de RF. Disponibles con distintos niveles de potencia de salida para introducir la señal de RF en la red de CATV a través de cables coaxiales.

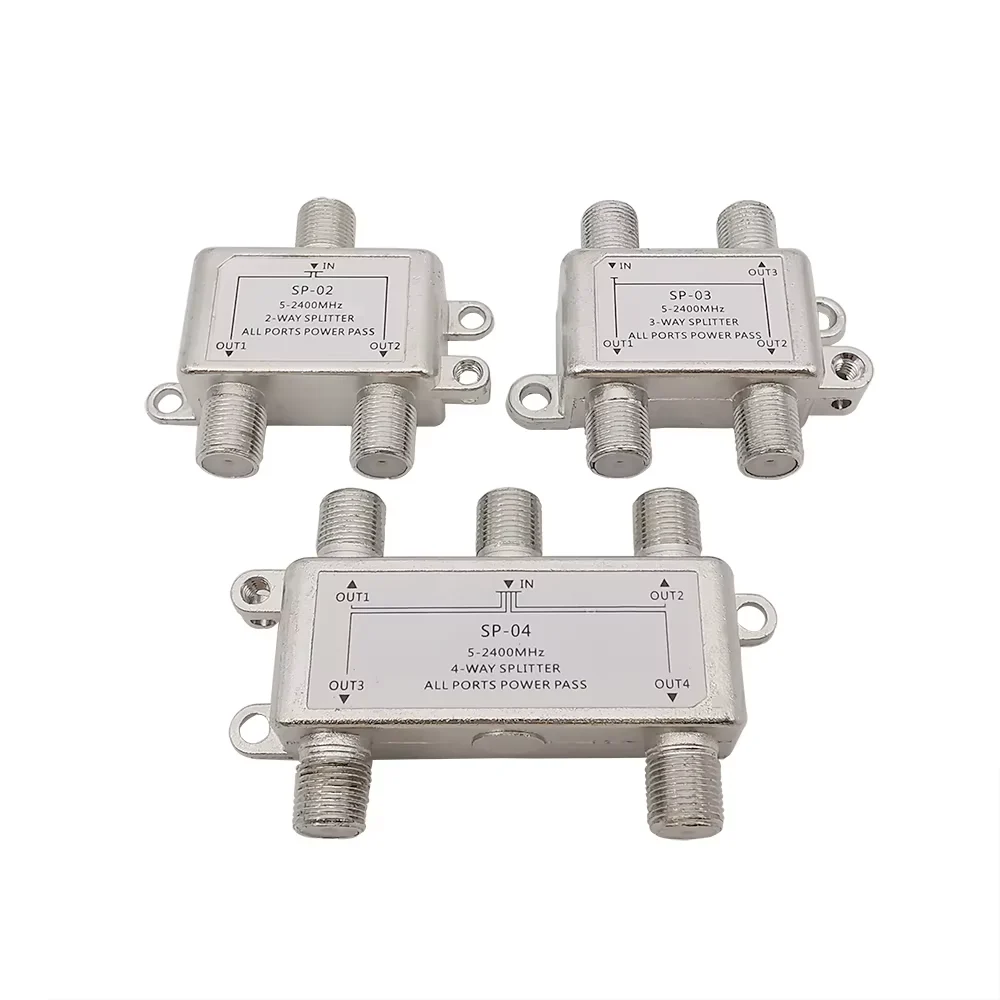

• Divisor CATV

Se utiliza para distribuir la salida de señal de RF del receptor óptico a varios usuarios finales. Admite rangos de frecuencia específicos (por ejemplo, 5-1000 MHz) para garantizar una entrega de señal equilibrada y estable.

• DVB-C STB (decodificador)

Instalado en el hogar del usuario final, el STB demodula y descodifica señales QAM conformes con la norma DVB-C. Emite señales de audio y vídeo al televisor para ver los programas. Algunos modelos también admiten funciones como time-shift, vídeo a la carta (VOD) y EPG (Guía Electrónica de Programas).
