1.¿Qué es FTTH?

Los operadores de telecomunicaciones despliegan cables de fibra óptica hasta un armario de distribución local. Posteriormente, la fibra se distribuye a cada edificio. Finalmente, mediante cables de acometida y terminales de acceso de fibra (o cajas terminales), la conexión se extiende a cada hogar, proporcionando a los usuarios acceso a internet, IPTV y otros servicios de red.

SoctFiber apoya este avance ofreciendo muestras gratuitas de sus productos FTTHLos clientes solo deben cubrir los gastos de envío. Las soluciones FTTH que ofrecemos garantizan baja pérdida de señal, conectividad estable y facilidad de instalación y mantenimiento, lo que las hace ideales para aplicaciones de alta demanda como streaming de vídeo 8K, videojuegos en línea, computación en la nube, teletrabajo e Internet de las Cosas (IoT).

Este artículo presentará Una guía sencilla para la implementación de redes de fibra óptica desde OLT a ONT.

Las redes FTTH utilizan la arquitectura de red óptica pasiva (PON), que consta de tres componentes principales:

• OLT (Terminal de línea óptica)
• ODN (Red de distribución óptica)
• ONT/ONU (Terminal/Unidad de Red Óptica)

Esta guía proporciona un análisis detallado de los componentes clave de FTTH y sus parámetros técnicos, ayudando a los ingenieros de redes a planificar, implementar y optimizar las redes FTTH de manera eficiente. Incluye:

• Cable de fibra óptica
• Cable de caída
• Caja de terminación de fibra
• Cierre de empalme de fibra óptica
• Cable de conexión de fibra óptica
• Divisores ópticos
• Gabinete de distribución de fibra
• Conector rápido de fibra óptica
• Marco de distribución óptica
• Transceptores ópticos
• OLT
• ONU

2. Arquitectura de red FTTH

Las redes FTTH se dividen en tres secciones principales según las vías de transmisión de la señal:

• Oficina Central (OC): El centro de control de red central que alberga OLT, transceptores ópticos y marcos de distribución óptica (ODF).
• Red de distribución óptica (ODN):El enlace de transmisión intermedio que consta de cables de fibra óptica, divisores ópticos y gabinetes de distribución de fibra.
• Equipo de las instalaciones del cliente (CPE):El equipo del usuario final, incluidos ONT, enrutadores Wi-Fi y puertas de enlace domésticas.

3.Equipo de oficina central

En la Oficina Central (OC), equipos clave como el OLT (Terminal de Línea Óptica), los Transceptores Ópticos (SFP+/XFP) y el ODF (Distribuidor Óptico) trabajan en conjunto para garantizar un despliegue eficiente de la red de fibra óptica. Estos componentes desempeñan un papel crucial en la gestión de las conexiones de fibra, lo que permite la transmisión de datos a alta velocidad y mantiene la fiabilidad de la red.

3.1 OLT (Terminal de línea óptica)

La OLT es el equipo central de la CO, responsable de conectar la red central (IP/MPLS, Red Metro) y la Red de Distribución Óptica (ODN). Gestiona las ONU/ONT (Unidades de Red Óptica) a través de puertos PON (Red Óptica Pasiva). Las funciones clave de una OLT incluyen:

• Transmisión de enlace ascendente: Envío de datos a la red central
• Distribución de enlace descendente: transmisión de señales ópticas a los usuarios finales
• Programación de tráfico y gestión del ancho de banda
• Compatibilidad con tecnologías GPON, XGS-PON, EPON y 10G EPON

Instalación:

1. Montaje en rack: Instale la OLT en un rack estándar de 19 pulgadas en el CO.

2. Conexión de enlace ascendente:

• Conecte los puertos 10GE/25GE/100GE a los enrutadores/conmutadores centrales en el CO.
• Utilice conmutadores MPLS/IP para transmitir datos a la red metropolitana.

3. Conexión del puerto PON:

• Insertar transceptores ópticos GPON/XGS-PON (SFP+/XFP).
• Conecte las fibras al ODF, que luego se vincula al divisor óptico y al ODN.

Equipos y especificaciones OLT típicos

Marca	Modelo	Puertos PON	Enlace ascendente Interfaz	Apoyado Tecnologías
Huawei	MA5800-X17	16 PON	10GE/40GE	GPOM/XG-PON.XGS-PON
ZTE	C600	16/8/32 PON	10GE	GPON/XG-PON
FiberHome	AN6000	16 PON	10GE	GPON/XGS-PON

3.2 Transceptores ópticos (SFP/XFP/XGS-PON)

Los transceptores ópticos (SFP+/XFP/QSFP) son componentes centrales de la OLT y permiten la transmisión y recepción de señales ópticas entre la OLT y la ODN.

Tipos comunes:

• GPON SFP+: 2,5 G de bajada / 1,25 G de subida
• XGS-PON SFP+: Transmisión simétrica/asimétrica 10G
• 25G/100G SFP/QSFP: se utiliza para conexiones de enlace ascendente a la red central/metro

Instalación:

• Elija el transceptor correcto (GPON/XGS-PON/25G/100G SFP).
• Insértelo en el puerto PON de la OLT.
• Conectar la fibra:

1.Puerto PON → ODF → ODN

2. Puerto de enlace ascendente → Conmutador central en CO

Modelos comunes de transceptores ópticos

Modelo	Velocidad	Distancia de transmisión	Longitud de onda (arriba/abajo)	Equipo aplicable
GPON-ONU-SFP	2,5 G/1,25 G	20 kilómetros	1310 nm / 1490 nm	OLT/ONT
XG-PON SFP+	10G/2,5G	20 kilómetros	1270 nm/1577 nm	OLT/ONT XG-PON
XGS-PON SFP+	10G/10G	20 kilómetros	1270 nm/1577 nm	XGS-PON OLT/ONT

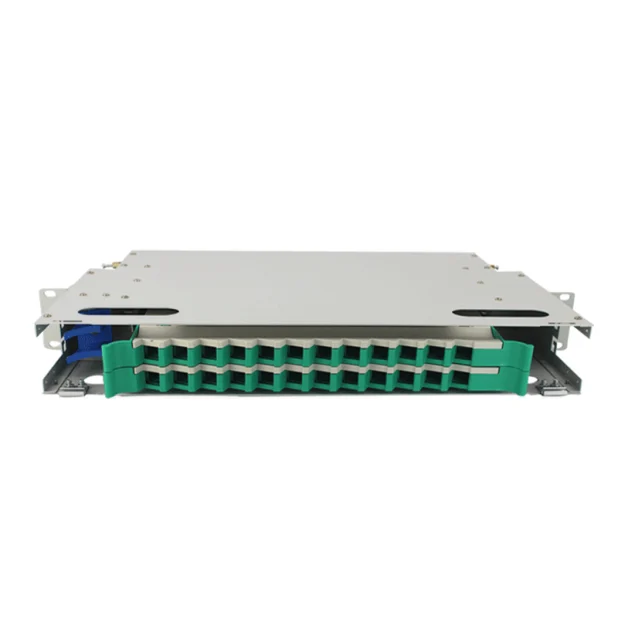

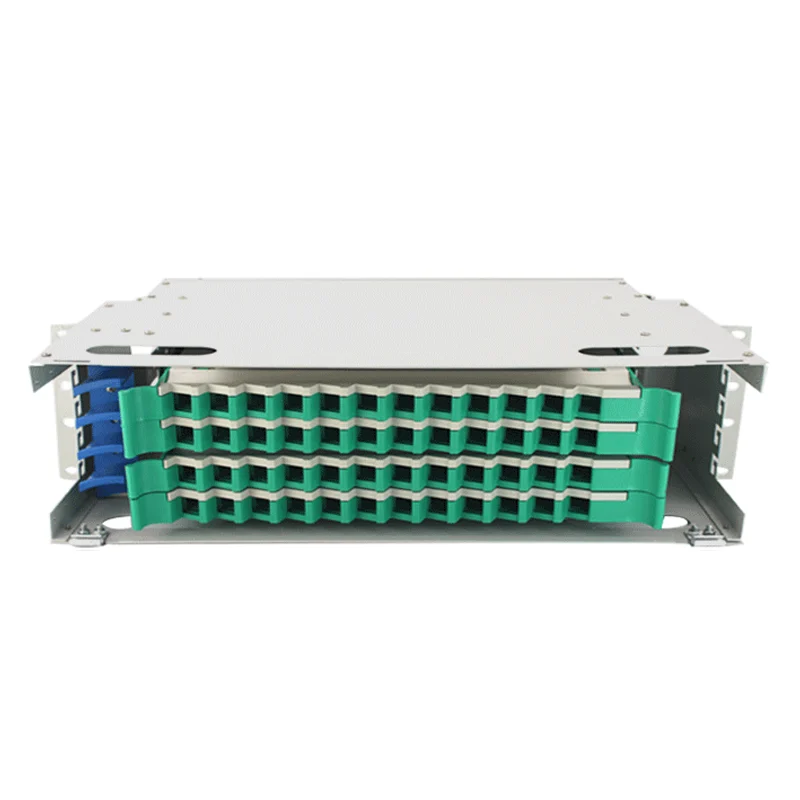

3.3 ODF (Marco de distribución óptica)

El ODF se encarga de gestionar las conexiones de fibra en la CO, garantizando la organización, terminación y protección eficientes de las fibras ópticas. Sus funciones principales incluyen:

• Organización y protección de la fibra: Previene daños en las fibras o flexiones excesivas.
• Gestión de parches de fibra: Proporciona una gestión de conexión flexible.
• Enrutamiento de cables: Conecta los puertos OLT a la red ODN.

Instalación：

• Instalación en rack: Monte el ODF cerca del OLT en el CO.
• Terminar la fibra entrante cables de conexión desde los puertos PON de la OLT.
• Conectar saliente fibra cables de conexión a los divisores ópticos en la ODN.

Común Marco de distribución óptica Modelos

4. Red de distribución óptica (ODN)

La Red de Distribución Óptica (ODN) es una parte fundamental de la red FTTH (Fibra hasta el Hogar), ya que sirve de puente entre la Oficina Central (OC) y los usuarios finales. Consta de diversos componentes de fibra óptica que garantizan una transmisión estable y eficiente de la señal óptica.

4.1 Tabla de conexión de equipos ODN

Equipo	Función	Ubicación de la instalación	Conexión Método
OLT (terminal de línea óptica)	Envía señales ópticas a la ODN y administra las conexiones de los usuarios.	Oficina central (CO)	Conectado mediante cable de conexión de fibra a ODF
ODF (trama de distribución óptica)	Organiza las conexiones de fibra y evita el desorden de cables.	Oficina central (CO)	Conectado mediante cable de fibra troncal al gabinete de distribución de fibra (FDC)
Cable de fibra óptica (fibra troncal)	Transmite señales ópticas al ODN	Despliegue subterráneo/aéreo	Conecta ODF→Armario de distribución de fibra (FDC)
Gabinete de distribución de fibra (FDC)	Agrega y distribuye conexiones de fibra, vinculándose a divisores ópticos	Cerca de edificios residenciales o comunidades	Conectado a través de un cable de conexión de fibra o divisores de fibra óptica empalmados
Divisor óptico	Divide 1 señal óptica en múltiples señales (por ejemplo, 1:64)	Dentro de FDC o en cajas divisorias separadas	Las fibras de salida se conectan a las cajas de terminación de fibra (FTB)
Cierre de empalme de fibra óptica	Protege el empalme de fibras de las influencias ambientales.	Subterráneo, montado en poste o en pared.	Conexiones de fibra empalmada entre divisores ópticos y cajas de terminación
Caja de terminación de fibra (FTB)	Termina la fibra y proporciona conexión.	Dentro de edificios residenciales o viviendas	El cable de conexión se conecta a
Cable de caída	Conecta la caja de terminación a la ONU/ONT	Instalación interior/exterior	Conecta FTB→ONU/ONT
Conector rápido de fibra óptica	Proporciona terminación de fibra plug-and-play	En el punto de conexión ONU/ONT	Conexión rápida entre el cable de conexión y la ONU/ONT
ONU/ONT (Unidad/Terminal de Red Óptica)	Convierte señales ópticas en Ethernet para el acceso del usuario.	Dentro del hogar/oficina del usuario	Conectado a través de FastConnector, lo que permite banda ancha, IPTV y VolP.

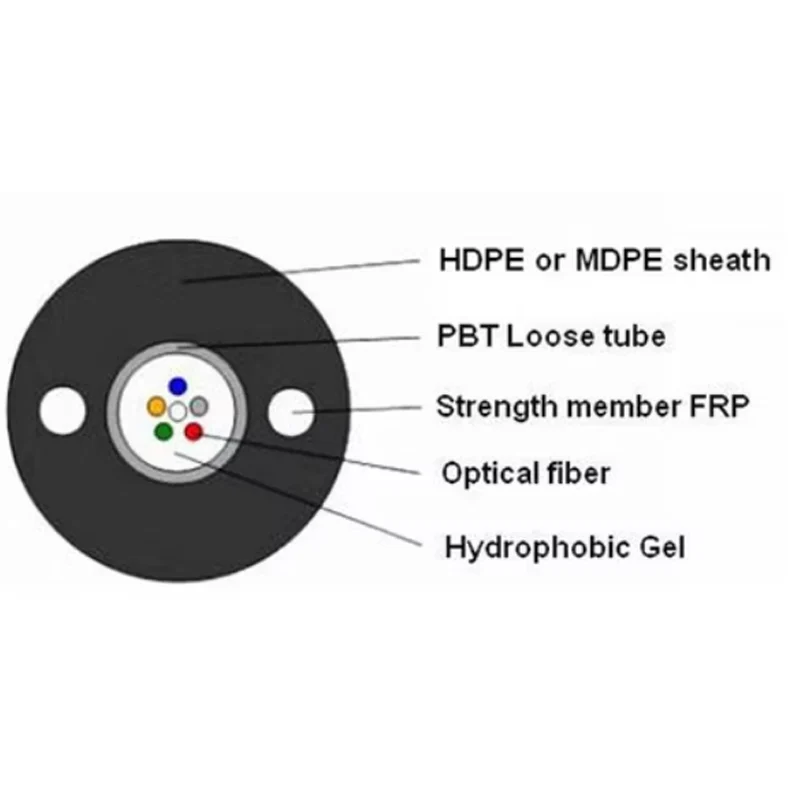

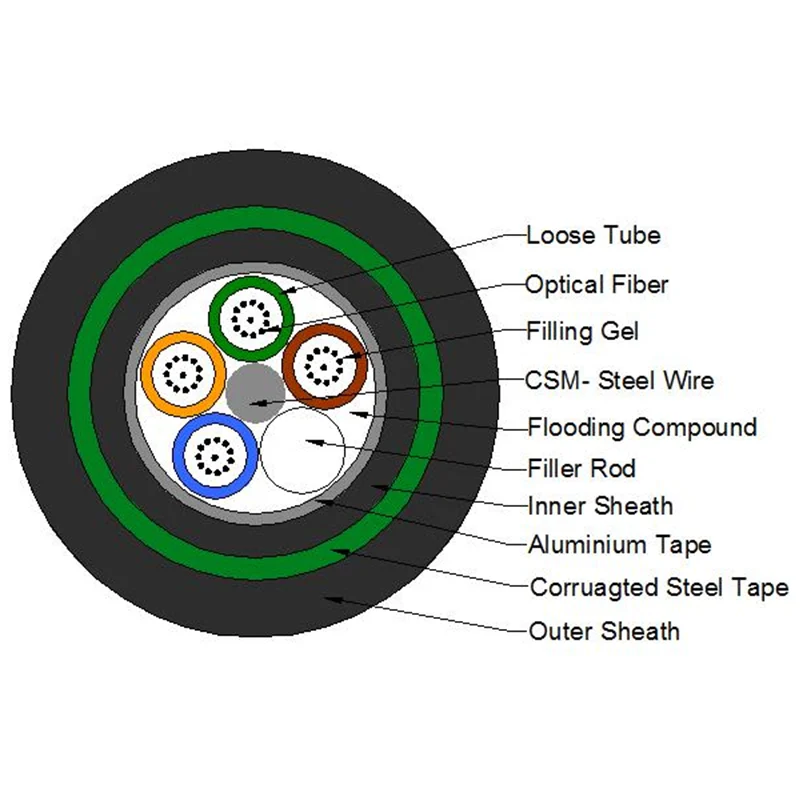

4.2 Cable de fibra óptica

El cable de fibra óptica es la columna vertebral de la ODN, responsable de transmitir señales ópticas a largas distancias. Conecta la CO OLT a la ODN y se extiende hasta las instalaciones del cliente.

Instalación:

1.Despliegue subterráneo o aéreo:

• Subterráneo: Colocados en conductos o enterrados directamente en zanjas.
• Aéreo: Instalado en postes de servicios públicos.

2.Enrutamiento de cables:

• Fibra troncal (fibra monomodo G.652D): Del CO al armario de distribución de fibra.

• Fibra de distribución: Desde gabinetes de distribución de fibra hasta divisores ópticos.

• Fibra de caída: Desde divisores ópticos hasta las instalaciones del usuario final.

4.3 Divisores ópticos

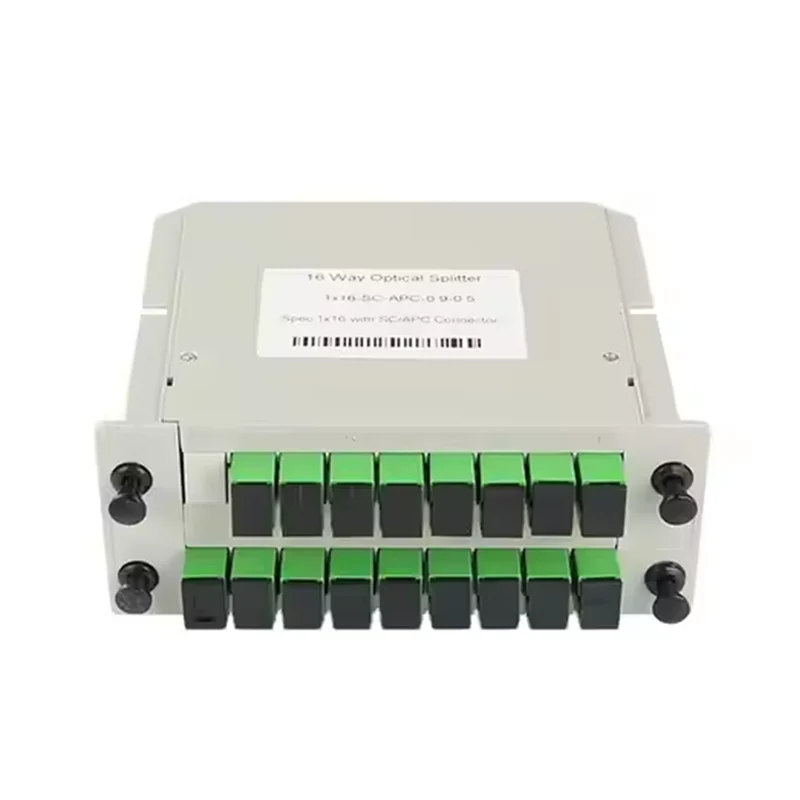

Los divisores ópticos son dispositivos ópticos pasivos que dividen las señales ópticas de una fibra en varias fibras. Admite relaciones de división de 1:2, 1:4, 1:8, 1:16, 1:32, 1:64 y 1:128.

Instalación:

• Colocado dentro de gabinetes de distribución de fibra o cajas de terminación de fibra.
• La fibra de entrada (de OLT) está conectada al divisor.
• Las fibras de salida están conectadas a múltiples cables de derivación que conducen a ONU/ONT.

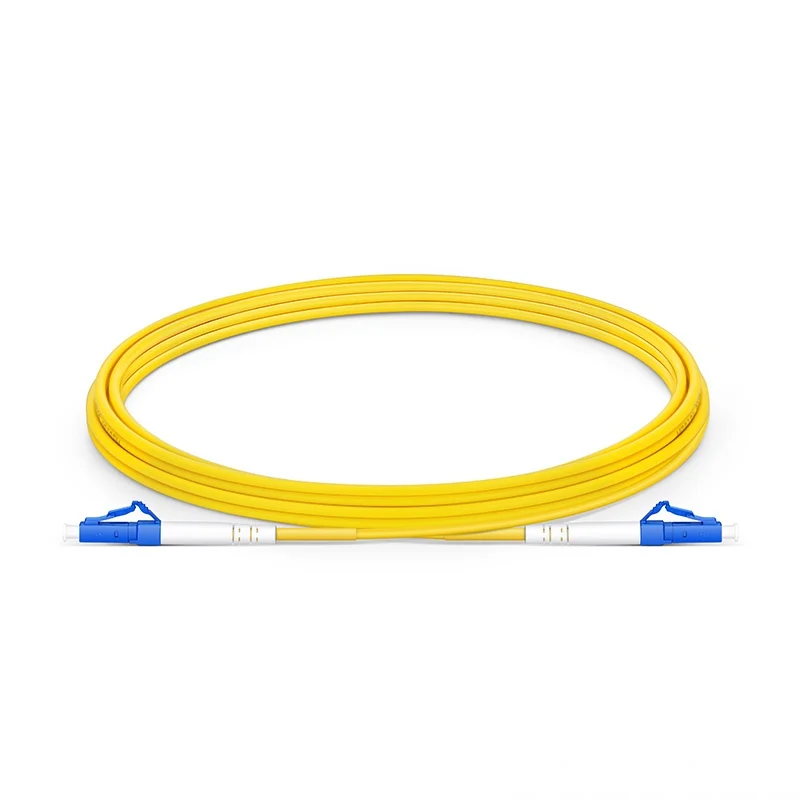

4.4 Cable de conexión de fibra óptica

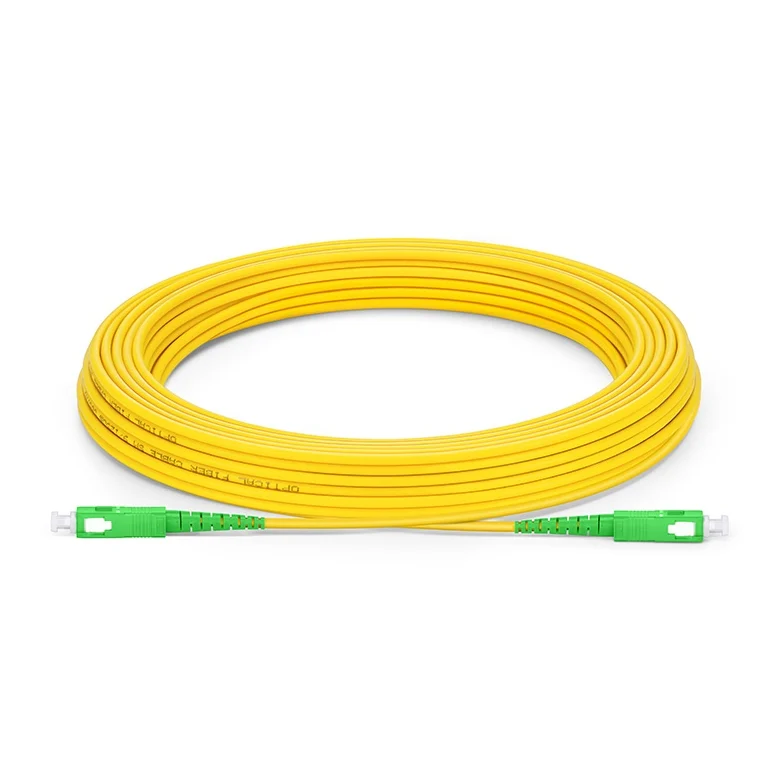

El cable de conexión de fibra óptica se utiliza para conexiones de fibra de corta distancia entre componentes de red (por ejemplo, para conectar un ODF a un divisor). Está disponible en varios tipos de conectores, como SC/APC, SC/UPC y LC/APC.

IInstalación:

• Conecte un extremo al ODF o al gabinete de distribución de fibra.
• Conecte el otro extremo a divisores ópticos o cajas de terminación.

4.5 Cierre de empalme de fibra óptica

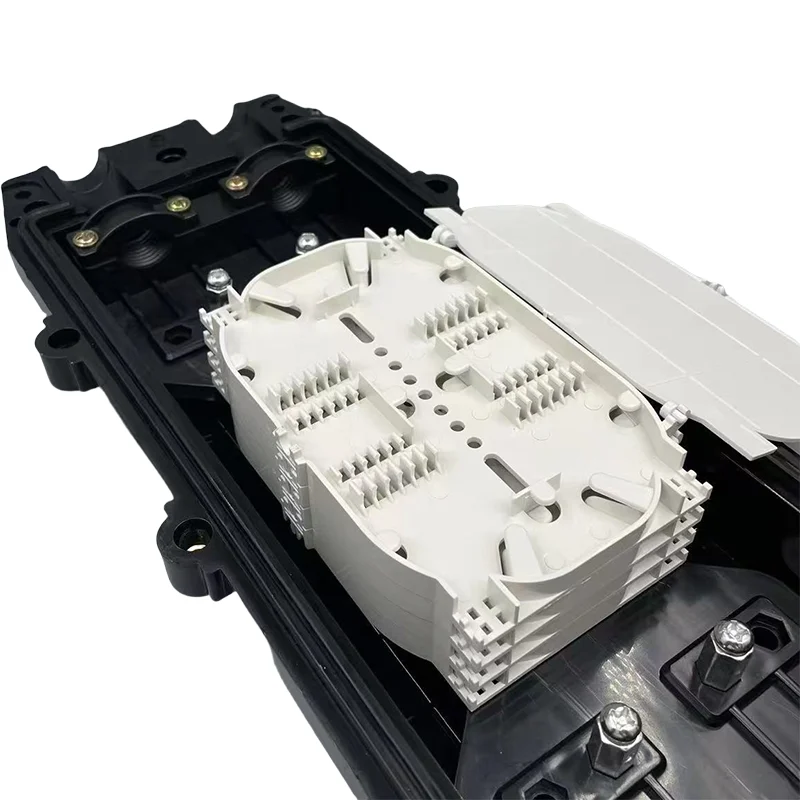

Cierre de empalme de fibra óptica Proporciona protección para empalmes de fibra en entornos exteriores. Se utiliza en instalaciones subterráneas, montadas en postes o aéreas.

Instalación:

• Abra el cierre de empalme y limpie las fibras.
• Utilice un empalmador de fusión para unir las fibras entrantes y salientes dentro del cierre de empalme.
• Sella y monta el cierre en zanjas o postes.

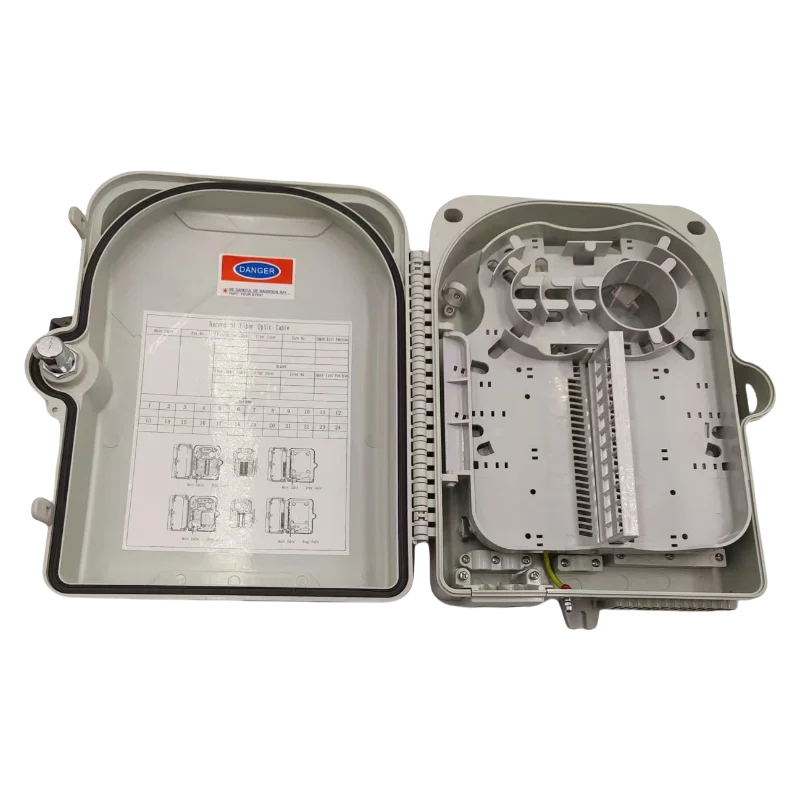

4.6 Caja de terminación de fibra

La caja de terminación de fibra sirve como punto de conexión final donde el cable óptico entrante para el divisor óptico termina antes de llegar al usuario final. Proporciona un recinto seguro para la distribución y empalme de fibra.

Instalación:

• Montaje en pared en interior de edificios o complejos de apartamentos.
• Entrada desde divisores ópticos y salida a cables de derivación.
• Incluye conectores SC/LC para una fácil conexión plug-and-play a ONU/ONT.

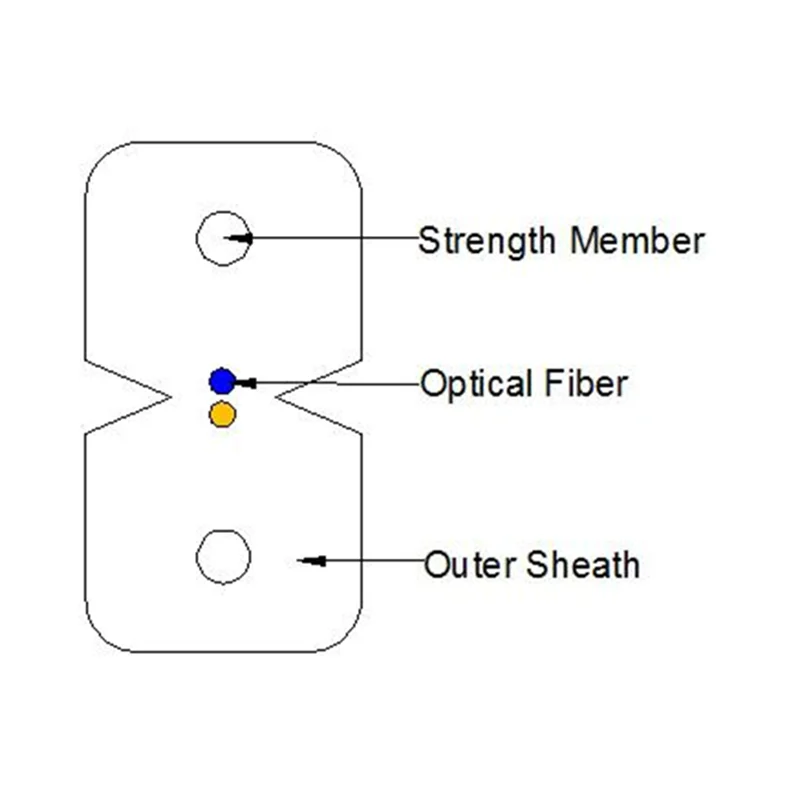

4.7 Cable de caída

El cable de caída conecta la caja de terminación de fibra al ONU/ONT del usuario final. Está diseñado para brindar flexibilidad y durabilidad en entornos interiores y exteriores.

Instalación:

• Instalación aérea, enterrada o mediante conductos.
• Un extremo se conecta a la caja de terminación.
• El otro extremo se conecta a la ONU/ONT mediante un conector rápido de fibra óptica.

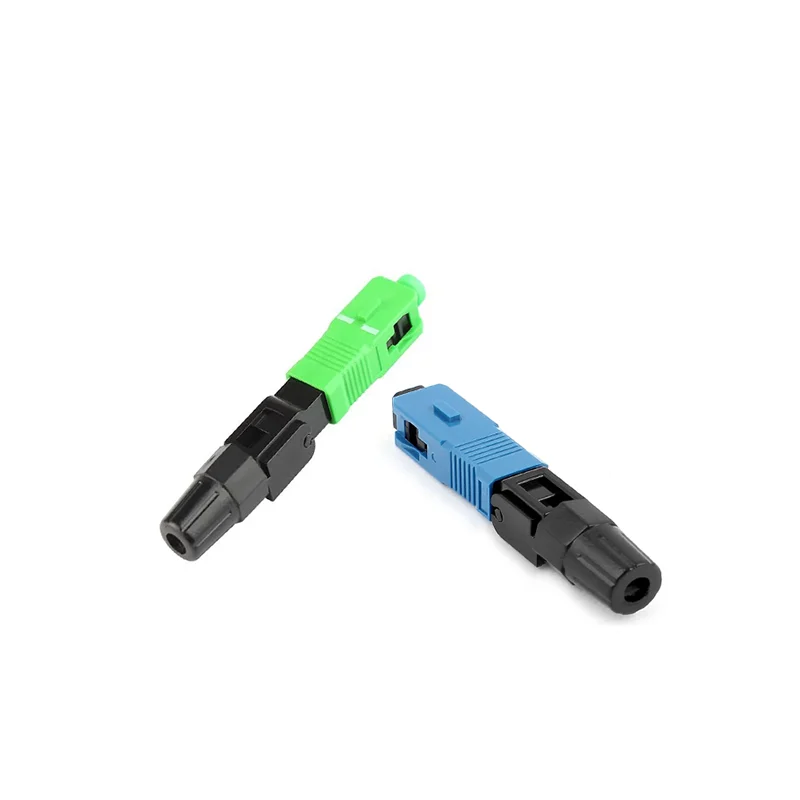

4.8 Conector rápido de fibra óptica

El conector rápido de fibra óptica es un conector instalable en campo que permite la terminación rápida de cables de derivación. No se requiere empalme por fusión en el extremo del cliente.

Instalación:

• Pelar y limpiar la fibra.
• Inserte la fibra en el conector premontado.
• Bloquee el conector y verifique la conexión utilizando un medidor de potencia óptica.

6. Equipo en las instalaciones del cliente (ONT/ONU)

Los dispositivos ONT/ONU se instalan en las instalaciones del cliente para convertir señales ópticas en señales Ethernet, telefónicas o Wi-Fi.

ENUniversidad de Ontario Proceso de implementación

1. Conecte el cable de caída desde la FAT (Terminal de Acceso a Fibra) al puerto PON ONU/ONT.

2. Uso Cables Ethernet RJ45 para conectar ONT a un enrutador Wi-Fi para Internet doméstico.

3. Si se necesitan servicios de VoIP, conecte el puerto telefónico RJ11 para la comunicación de voz.

Dispositivos ONT comunes

Marca	Modelo	Tipo de PON	Iinterfaces	Escenario de aplicación
Huawei	HG8145X6	GPON / XGS-PON	4x GE + WiFi6	Usuarios domésticos
ZTE	ZXHN F680	GPON / XGS-PON	2x GE +2x VoIP	Oficinas comerciales
