¿Se está preparando para construir un nuevo centro de datos o ampliar el suyo? Si es así, le presento nuestra solución de conectividad de fibra óptica para centros de datos.

1.¿Qué es una solución de conectividad de fibra óptica para centros de datos?

Una solución de conectividad de fibra óptica para centros de datos es un sistema integral de cables de fibra óptica, conectores de fibra óptica, paneles de conexión, ODF, transceptores y principios de diseño estratégico. Este sistema crea rutas fiables y de alta velocidad para la transmisión de datos dentro y entre centros de datos, conformando su columna vertebral operativa.

Durante la construcción de instalaciones de centros de datos, el diseño del sistema de cableado estructurado impacta directamente en la confiabilidad operativa general. Por lo tanto, es esencial garantizar un enfoque científico y estandarizado para el diseño del cableado. Con base en esto, este artículo presenta los principales componentes del cableado estructurado en centros de datos, así como los productos principales utilizados.

2.Cableado estructurado para centros de datos

El sistema de cableado estructurado de un centro de datos consta principalmente de áreas de cableado principal y espacios de soporte. Estas áreas se pueden dividir en los siguientes componentes:

• Área de distribución principal (MDA)

Esta área incluye puentes de núcleo y otras instalaciones críticas. Es el corazón del sistema de cableado estructurado y se encarga de facilitar la comunicación de datos entre una o varias regiones del centro de datos.

• Área de distribución horizontal (HDA)

Esta área utiliza principalmente puentes horizontales. Durante la fase de diseño, se disponen múltiples rutas de cableado horizontal dentro de la sala de computadoras según los requisitos generales. Si la distancia entre los equipos informáticos y el cableado horizontal excede los límites estándar, los diseñadores deben ajustar la disposición de la HDA para cumplir con los criterios de diseño.

•  Área de distribución zonal (ZDA)

En cualquier sistema de cableado estructurado, el diseño de los puntos de conexión es crucial. Solo con interfaces de zona correctamente diseñadas se pueden conectar y controlar con flexibilidad diversos dispositivos terminales.

• Área de Distribución de Equipos (EDA)

Esta área implica el cableado directo entre los equipos informáticos y los servidores, formando el eslabón final de la cadena de cableado estructurado.

3. Soluciones de productos básicos

En un sistema de cableado estructurado de un centro de datos, el enlace físico suele incluir: conmutador central → Área de Distribución Principal (MDA) → Área de Distribución Horizontal/Intermedia (HDA/IDA) → Área de Distribución de Equipos (EDA) → dispositivos finales como servidores y almacenamiento. Los siguientes productos constituyen los nodos clave y los elementos de conexión dentro de este enlace:

Panel de conexión de fibra MPO 3.1

Posición del enlace físico:MDA/HDA/EDA

• Sirve como plataforma central de administración y puente para cables de fibra troncales MPO/MTP.
• Se instala en racks estándar de 19 pulgadas para soportar la distribución y terminación de fibra de gran capacidad.
• Utiliza adaptadores MPO internos para conectarse con cajas de módulos, desacoplando físicamente los troncales y puentes.
• Admite resolución rápida de problemas, aplicación de parches flexible y ajuste rápido de enlaces.

Caja del módulo de transición MPO 3.2

Posición del enlace físico: Transición entre MDA → HDA o HDA → EDA

• Convierte cables troncales MPO de 12/24 núcleos en interfaces LC o SC y se conectan a módulos SFP del lado del dispositivo.
• Transforma la transmisión de fibra de “paralelo” a “serie”.
• Actúa como un puente para la actualización de redes 10G a 40G/100G, integrando sin problemas equipos heredados y de alta velocidad.

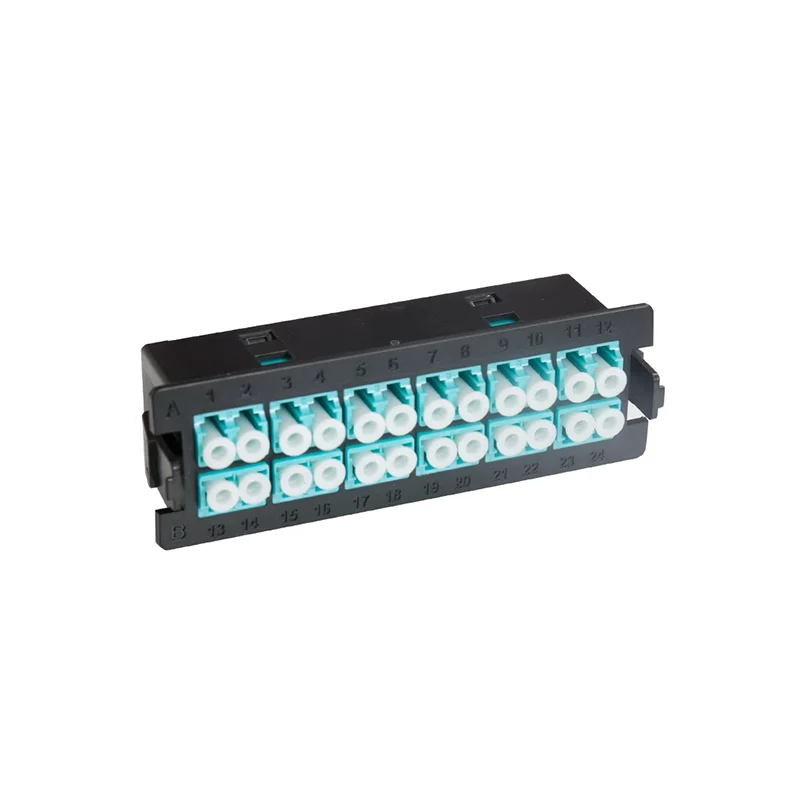

3.3 Panel adaptador MPO

Posición del enlace físico:Paneles de conexión internos/puntos de conexión del módulo
Función:

• Proporciona múltiples puertos adaptadores MPO para conectar puentes MPO o cajas de módulos.
• Garantiza un enrutamiento de cables seguro y organizado de alta densidad dentro del panel de conexión.
• Admite control de polaridad con compatibilidad para configuraciones tipo A/B/C para garantizar la dirección de enlace correcta.

3.4 Cable de fibra óptica con conexión MPO

Posición del enlace físico:De HDA/EDA a los dispositivos finales

• Un extremo es un conector MPO/MTP (para conexión troncal), el otro extremo consta de múltiples conectores LC o SC (para conexión de dispositivos).
• Se utiliza para “distribuir” señales troncales, lo que permite conexiones directas desde conmutadores o paneles de conexión a puertos de servidor.
• Ideal para escenarios que requieren conversión de paralelo a serie, como transiciones de 40G → 4x10G.

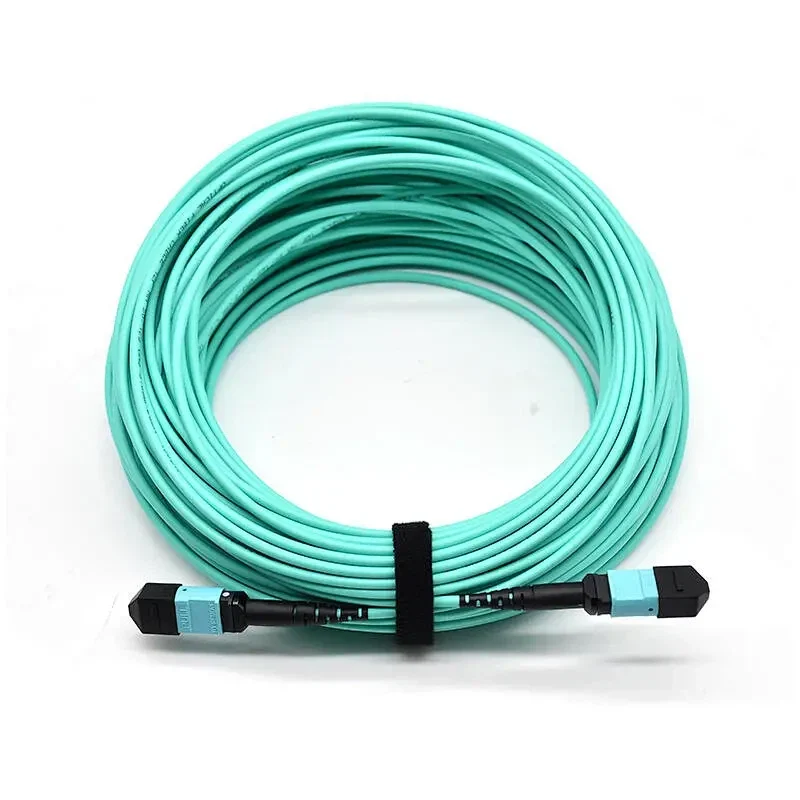

Cable de conexión de fibra troncal MPO de 3,5

Posición del enlace físico: MDA ↔ HDA / IDA / EDA (enlace troncal)

• Establece enlaces troncales de fibra de alta capacidad entre MDA y zonas intermedias o de equipos.
• Preterminado de fábrica con baja pérdida de inserción y fácil capacidad plug-and-play.
• Se utiliza comúnmente para interconectar paneles de conexión MPO o cajas de módulos para soportar la transmisión troncal de alta velocidad.

Cable de conexión de fibra Uniboot 3.6

Posición del enlace físico: HDA / EDA ↔ Dispositivos finales

• En comparación con los puentes LC tradicionales, los puentes Uniboot integran dos fibras en una estructura aerodinámica, lo que reduce el uso de espacio.
• Ideal para conexiones de corta distancia entre paneles o servidores de alta densidad.
• Mejora la gestión de cables y el flujo de aire dentro de los racks.

Cable óptico activo (AOC) 3.7 40G/100G

Posición del enlace físico: Cambiar ↔ Cambiar o Cambiar ↔ Servidor

• Utiliza AOC para interconectar directamente puertos QSFP+ o QSFP28, lo que permite la transmisión óptica de alta velocidad.
• Plug-and-play, lo que reduce la complejidad de implementación.
• Especialmente adecuado para interconexiones de alta velocidad en arquitectura Top-of-Rack (ToR) o End-of-Row (EoR).

4. Redes de alta velocidad con transceptores ópticos

• Módulos transceptores ópticos de 40 G utilizando interfaces MPO para conexiones rápidas y paralelas en capas centrales y de agregación.

• Módulos transceptores ópticos de 100 G Diseñado para enlaces ascendentes de alto rendimiento y redes centrales de próxima generación, compatible con interfaces MTP/MPO.

5. Transición de 10G a 40G y más allá

1.Conexión de redes 10G a 40G:

• 4 puentes LC-LC conectan puertos SFP+ de 10G.
• 1 puente MPO de 12 núcleos se conecta a un puerto QSFP+ de 40G.
• Gestionado a través de paneles de conexión de alta densidad y módulos de transición MPO.

2.Implementación de infraestructura de 400G:

• 400G-DR4 a 4x100G-DR:QSFP-DD se conecta a través de puentes MTP de 8 núcleos y módulos MTP-LC.
• 400G-SR8 a 2x200G-SR4:Utiliza cables de conexión de MTP-16 a 2×8 núcleos y líneas troncales MTP-MTP. Gestionado con cajas de distribución de fibra modulares de alta densidad.

6.¿Por qué elegir nuestras soluciones MPO/MTP?

• Eficiencia:Reducir la congestión del cableado en más de 50%
• Velocidad: Ahorre hasta 80% en tiempo de instalación con sistemas preterminados
• Escalabilidad:Actualice fácilmente a redes 40G/100G/400G
• Actuación:Integridad de señal mejorada con fibras OM3/OM4 de alto ancho de banda

7.¿Estás buscando actualizar a una arquitectura de red de 40G/100G/400G rápidamente?

Descubrir SoctFiberLas principales soluciones de productos para centros de datos: le ayudan a ahorrar tiempo de adquisición. ¡Un estricto control de calidad garantiza el éxito de su negocio!
