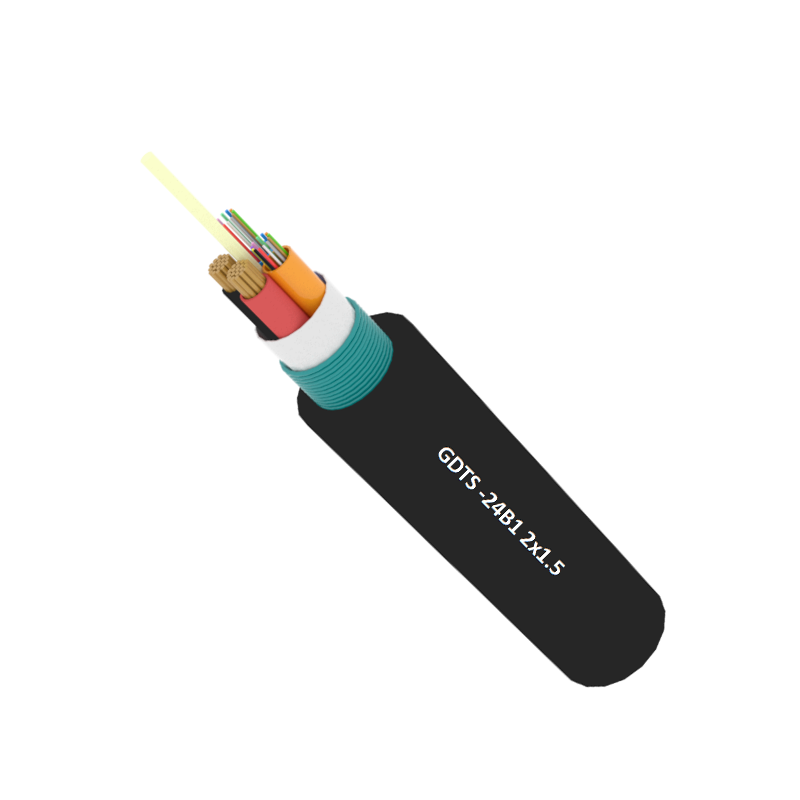

Cable híbrido de fibra óptica y alimentación GDTS-24B1-2*1.5 para arquitectura RRU en redes móviles
Descripción
 |
 |
Parámetros técnicos:
|
Cantidad mínima de pedido： |
4KM |
Embalaje: |
Tambor de madera |
|
El tiempo de entrega: |
7-15 días laborables |
Nombre de marca: |
SOCT |
|
Capacidad de suministro: |
5000KM/mes |
Número de modelo: |
GDTS 24B1+2*1.5 |
|
Lugar de origen: |
Jiangsu, China |
Proceso de dar un título: |
ISO9001, ROHS, CE, FCC SDOC |
Información detallada:
|
Recuento de fibra: |
2-24 |
|
Tipo de fibra: |
G652D,G655D,OM1,OM2 |
|
Marca de fibra: |
YOFC,HTGD |
|
Fabricante de equipos originales: |
Sí |
|
Solicitud: |
Redes móviles |
|
Blindado |
Cinta de acero blindada |
|
Elemento de fuerza central |
PRFV |
|
Chaqueta |
Chaqueta de PE |
|
Cable eléctrico |
Hebra de cobre |
|
doconductor sección transversal (milímetro²) |
0,5 milímetros² |
Características:
· Transmisión dual: Admite tanto fibra óptica como conductores de cobre, lo que permite la transmisión de señales de luz y el suministro de energía en un solo cable.
· Instalación rentable: Simplifica la instalación y reduce los gastos al eliminar la necesidad de conexión a tierra adicional.
· Durabilidad para uso en exteriores: Diseñado con un diseño corrugado de aluminio liviano, ideal para entornos exigentes.
· Capacidad de potencia: El conductor de cobre admite la transmisión de datos a baja velocidad y alimenta dispositivos electrónicos remotos, lo que facilita el monitoreo y el mantenimiento centralizados.
· Personalizable: Los cables se pueden adaptar para satisfacer necesidades de aplicaciones específicas.
· Entrega rápida: Opciones de entrega directa de fábrica, rápidas y personalizables para satisfacer los requisitos del cliente.
Parámetros técnicos:
|
Cable Tipo |
Recuento de fibra |
Diámetro del cable (mm) |
Peso (KG/KM) |
Resistencia a la tracción (NORTE) |
Resistencia al aplastamiento (N/100 mm) |
||
|
A largo plazo |
Temblor corto |
A largo plazo |
Temblor corto |
||||
|
GDTS-2*1.5 |
2-24 |
11.3 |
133 |
600 |
1500 |
300 |
1000 |
|
GDTS-2*2.5 |
2-24 |
12.2 |
167 |
600 |
1500 |
300 |
1000 |
|
GDTS-2*4.0 |
2-24 |
13.3 |
215 |
600 |
1500 |
300 |
1000 |
|
GDTS-2*5.0 |
2-24 |
14.6 |
262 |
600 |
1500 |
300 |
1000 |
|
GDTS-2*6.0 |
2-24 |
15.5 |
288 |
600 |
1500 |
300 |
1000 |
|
GDTS-2*8.0 |
2-24 |
16.4 |
355 |
600 |
1500 |
300 |
1000 |

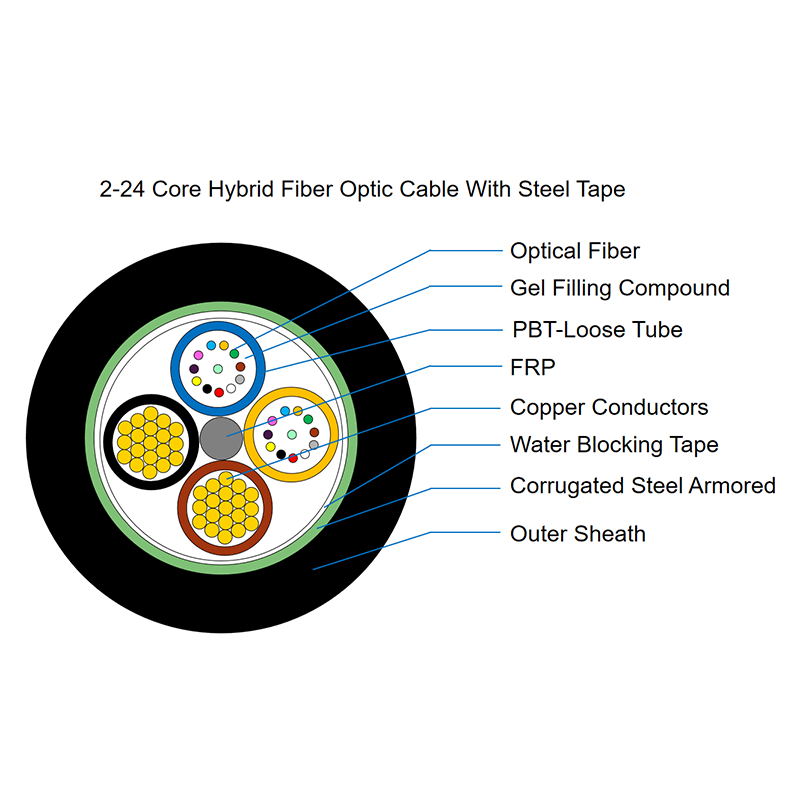

Especificación técnica:
|
Número de cable |
24 |
|
|
Modelo de fibra |
G.652D |
|
|
Diseño (miembro de resistencia + tubo y relleno) |
1+4 |
|
|
Miembro de fuerza central |
Material |
PRFV |
|
Diámetro（±0.05）mm |
1 |
|
|
Cable eléctrico |
dosección transversal del conductor (milímetro²) |
0.5 |
|
Tipo de conductor |
Hebra de cobre |
|
|
Material de aislamiento |
Polietileno reticulado |
|
|
Tensión nominal(V) |
300/400 |
|
|
Material |
CLORURO DE POLIVINILO |
|
|
Diámetro（±0.2）mm |
2 |
|
|
Color |
Rojo 、Verde |
|
|
Tubo suelto |
Material |
PBT |
|
Diámetro（±0,06）mm |
2 |
|
|
Espesor（±0.03）mm |
0.35 |
|
|
El Max.Core NO./Tubo |
12 |
|
|
Cinta de acero corrugada |
Material |
Cinta de acero con alto contenido de carbono revestida por ambos lados |
|
Espesor（±0.01）mm |
Sacero: 0,15 mm, revestimiento: 0,05 mm |
|
|
Vaina exterior |
Material |
Educación física |
|
Espesor（±0.2）mm |
1.8 |
|
|
Diámetro del cable（±0.2）mm |
7.1 |
|
|
Peso del cable（±5）kilogramo |
45 |
|
|
Radio de curvatura mínimo |
Sin tensión |
10.0×Cable-φ |
|
Bajo máxima tensión |
20.0×Cable-φ |
|
|
Rango de temperatura （℃） |
Instalación |
-5~+50 |
|
Transporte y almacenamiento |
-40~+70 |
|
|
Operación |
-30~+70 |
|
Hoja de datos de fibra G652D:
|
RENDIMIENTO DE LA FIBRA （UIT-G.652） |
Artículo |
presupuesto |
|
|
Diámetro del campo modal（micras） |
1310 nm 9,2 ± 0,4 |
||
|
1550 nm 10,5 ± 0,4 |
|||
|
Diámetro del recubrimiento（micras） |
245±7 |
||
|
No circularidad del recubrimiento （%） |
＜6.0 |
||
|
Error de concentricidad del campo modal/revestimiento （micras） |
≤0,6 |
||
|
Diámetro del revestimiento（micras） |
125,0 ± 1 |
||
|
Revestimiento no circular （%） |
＜1.0 |
||
|
Atenuación（dB/km） |
1310 mm ≤0,36 |
||
|
1550 nm ≤0,22 |
|||
|
1625 nm ≤0,24 |
|||
|
Longitud de onda de corte （Nuevo Méjico） |
2metro（λc） 1150~1330 |
||
|
Cable de 20 m + fibra de 2 m （λcc） ＜1260 |
|||
|
Dispersión |
Longitud de onda de dispersión cero（metro） 1300~1322 |
||
|
Pendiente de dispersión cero（ps/nm2.Km） ≤0,092 |
|||
|
Dispersión cromática (Ps/nm2.Km) |
1285~1330 nm ≤3,1 |
||
|
1550 nm ≤18 |
|||
|
1625 nm ≤22 |
|||
|
|
Color de la fibra |
azul, naranja, verde, marrón, pizarra, blanco, rojo, negro, amarillo, violeta, rosa y aguamarina |
|
Colores de fibra:
|
NO. |
1 |
2 |
3 |
4 |
5 |
6 |
|
Color |
Azul |
Naranja |
Verde |
Marrón |
Gris |
Blanco |
|
NO. |
7 |
8 |
9 |
10 |
11 |
12 |
|
Color |
Rojo |
Negro |
Amarillo |
Violeta |
Rosa |
Agua |
Taller de producción：
Verificación de calidad：
Embalaje:
Preguntas frecuentes:
Q1: ¿Cómo elegir el cable óptico adecuado?
Para elegir un cable óptico, es necesario considerar factores como la distancia de transmisión, la velocidad de datos, las condiciones ambientales y los métodos de conexión. Puede indicar sus requisitos específicos y nuestro equipo técnico profesional le recomendará el cable óptico más adecuado. Productos para ti.
Q2: ¿Qué?'¿Cuál es el MOQ??
El MOQ de Cable de fibra óptica Depende del modelo del producto y las necesidades del cliente. Para más detalles, puede consultar con nuestro equipo de ventas.
Q3: ¿Qué?el's ¿el tiempo de entrega?
Nuestro tiempo de entrega es generalmente 7-15 días laborables. El plazo de entrega se determinará en función de la cantidad del pedido y el programa de producción.
P4: ¿Por qué los precios de los cables ópticos en el mercado son tan variados?
Las diferencias de precio en los cables ópticos se deben a múltiples factores. Al elegir cables ópticos, debe considerar detenidamente el precio, la calidad, la marca y el servicio posventa para seleccionar los productos que mejor se adapten a sus necesidades.
Q5: ¿Es posible personalizar cables ópticos con especificaciones especiales?
¡Por supuesto! Hablaremos con usted detalladamente para comprender sus necesidades. Después, nuestros ingenieros diseñarán la solución óptima. Solución Según sus requisitos. Produciremos muestras para su prueba y confirmación. Finalmente, organizaremos la producción en masa según su confirmación.
