Cable de fibra óptica para minería, blindado, ignífugo, de un solo tubo, de 12 núcleos, LSZH(CMR) MGXTSV

Nombres de productos:

Cable de fibra óptica para minería, blindado, ignífugo, de un solo tubo, de 12 núcleos, LSZH(CMR) MGXTSV

Información detallada:

Cantidad mínima de pedido：

10KM

Embalaje:

Tambor de madera

El tiempo de entrega:

5-25 días

Longitud:

Personalizable

Marca :

Fabricante de equipos originales (OEM)

Número de modelo:

MGXTSV-12B1.3-CMR

Lugar de origen:

Porcelana

Proceso de dar un título:

ISO9001, ROHS, CE, FCC

Descripción:

El cable de fibra óptica para minería MGXTSV, blindado, monotubo y retardante de llama, de 12 núcleos, está diseñado para ofrecer alto rendimiento y seguridad en entornos mineros. Su estructura monotubo alberga 12 núcleos de fibra óptica de alta calidad, lo que garantiza una transmisión de datos fiable a largas distancias. Su diseño ignífugo cumple con las estrictas normas de seguridad contra incendios, lo que lo hace ideal para zonas peligrosas y de alto riesgo. Su construcción blindada proporciona una mayor protección mecánica contra impactos, roedores y agresiones ambientales, garantizando su durabilidad en condiciones adversas. La cubierta LSZH minimiza las emisiones de humo tóxico en caso de incendio, garantizando así la seguridad. Este cable es apto para operaciones mineras, redes subterráneas y sistemas de comunicación industrial que exigen alta fiabilidad y protección robusta..

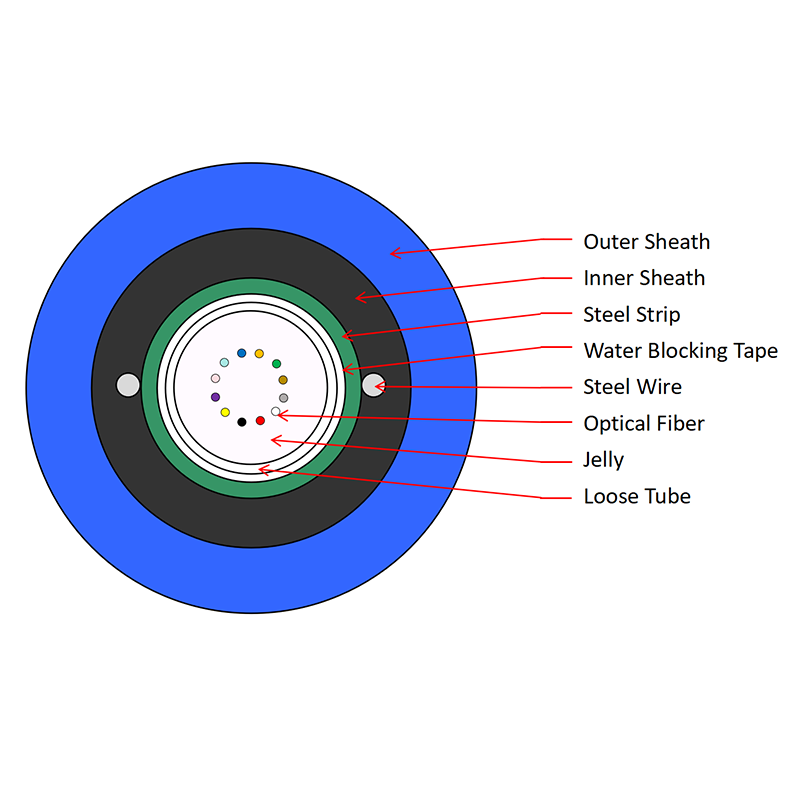

Imagen

Cable de fibra óptica para minería, blindado, ignífugo, de un solo tubo, de 12 núcleos, LSZH(CMR) MGXTSV

Parámetros del cable:

Característica:

Recuento de fibra:

12 núcleos

þExcelente resistencia al fuego

þResistencia a altas temperaturas
þEstructura blindada
þResistencia a la corrosión
þRendimiento de transmisión estable

Tipo de fibra:

G652D,G655D

Marca de fibra:

YOFC,HTGD

Solicitud:

Conducto y cable aéreo

Vaina exterior:

LSZH

Retardante de llama：

CMR

Solicitud:

Vaina interior:

Educación física

þInstalación de cables en minas subterráneas
þIngeniería de túneles
þPozo de petróleo
þPlanta de energía nuclear

Blindaje:

Tira de acero

Elemento de fuerza central:

Alambre de acero

Diámetro del cable:

9,0 mm

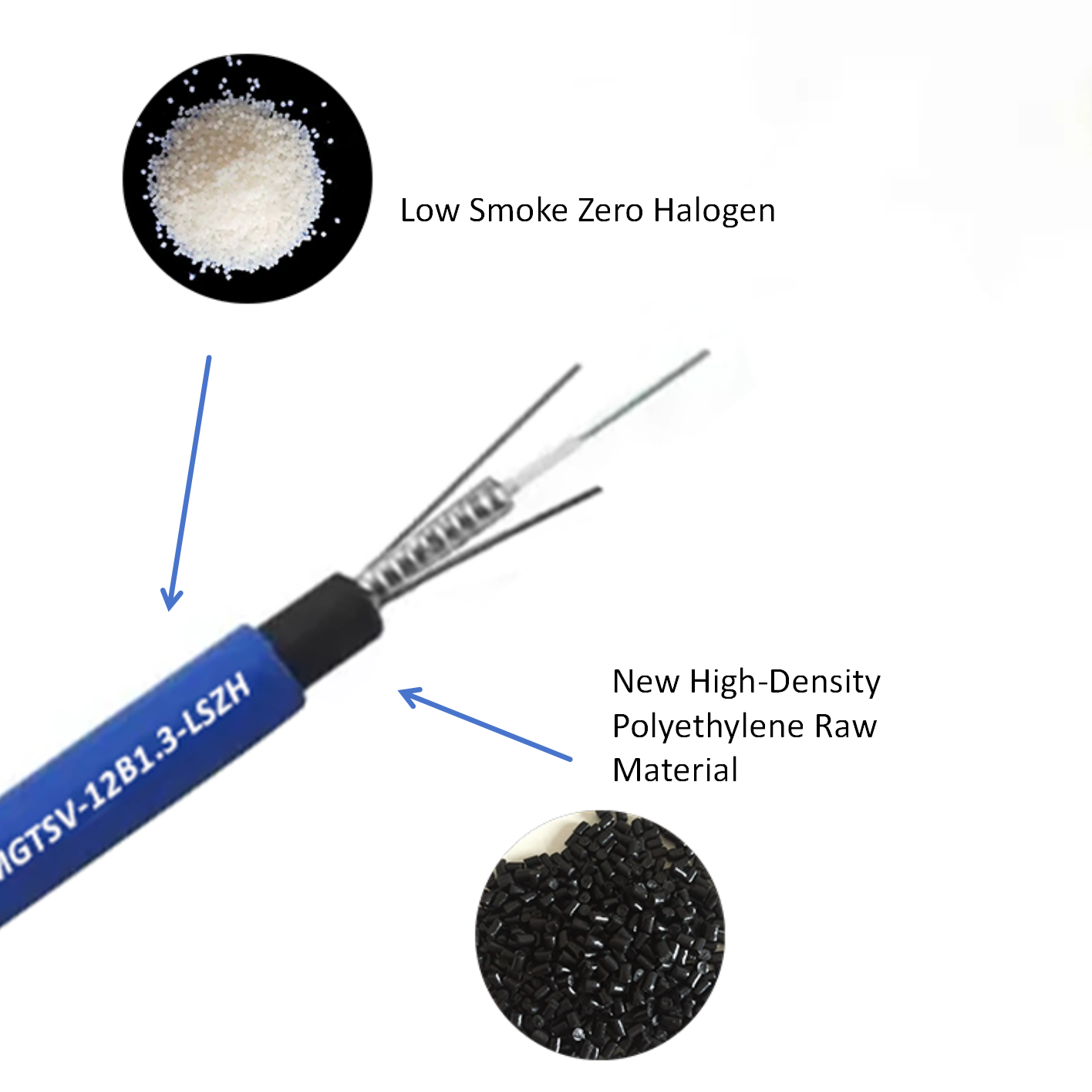

Imagen de muestra

Cable de fibra óptica para minería, blindado, ignífugo, de un solo tubo, de 12 núcleos, LSZH(CMR) MGXTSV

Parámetros técnicos:

Nombre

Cable de fibra óptica para minería, blindado, ignífugo, de un solo tubo, de 12 núcleos, LSZH(CMR) MGXTSV

Propiedades de la fibra óptica monomodo (Rec. UIT-T G.652D)

Artículo

Especificación

Tipo de fibra

Modo único

Material de fibra

Sílice dopada

Coeficiente de atenuación
a 1310 nm
a 1383 nm
a 1550 nm
a 1625 nm

≤0,35 dB/km
≤0,32 dB/km
≤0,22 dB/km
≤0,30 dB/km

Discontinuidad puntual

£ 0,05 dB

Longitud de onda de corte del cable

£ 1260 nm

Longitud de onda de dispersión cero

1300 ~ 1324 nm

Pendiente de dispersión cero

£ 0,092 ps/(nm².km)

Dispersión cromática
a 1288 ~ 1339 nm
a 1271 ~ 1360 nm
a 1550 nm
a 1625 nm

≤3,5 ps/(nm.km)
≤5,3 ps/(nm.km)
≤18 ps/(nm.km)
≤22 ps/(nm.km)

PMD_Q (Promedio en cuadratura*)

£0,2 CV/km^1/2

Diámetro del campo modal a 1310 nm

9,2 ± 0,4 um

Error de concentricidad del núcleo/revestimiento

£ 0,5 um

Diámetro del revestimiento

125.0 ± 0,7 um

Revestimiento no circular

£1.0%

Diámetro del recubrimiento primario

245 ± 10 um

Nivel de prueba de prueba

100 kpsi (=0,69 Gpa), 1%

Dependencia de la temperatura
0℃~ +70℃ a 1310 y 1550 nm

£ 0,1 dB/km

Prueba principal de rendimiento mecánico y ambiental

Artículo

Tmétodo est

Condición de aceptación

Resistencia a la tracción
IEC 794-1-2-E1

– Carga: Tensión de corto plazo
– Longitud del cable: unos 50m

– Cepa de fibra 0.35%
– Cambio de pérdida 0,1 dB a 1550 nm
– Sin rotura de fibras ni daños en la funda.

Prueba de aplastamiento
IEC 60794-1-2-E3

– Carga: Aplastamiento a corto plazo
– Tiempo de carga: 1 min

– Cambio de pérdida 0,05 dB a 1550 nm
– Sin rotura de fibras ni daños en la funda.

Prueba de impacto
IEC 60794-1-2-E4

– Puntos de impacto: 3
– Veces por punto: 1
– Energía de impacto: 5J

– Cambio de pérdida 0,1 dB a 1550 nm
– Sin rotura de fibras ni daños en la funda.

Prueba de ciclos de temperatura
YD/T901-2001-4.4.4.1

– Paso de temperatura:
+20ºC→-40ºC→+70ºC →+20ºC
– Tiempo por cada paso: 12 hrs
– Número de ciclos: 2

– Cambio de pérdida 0,05 dB/km a 1550 nm
– Sin rotura de fibras ni daños en la funda.

Colores de fibra:

Taller de producción：

Superfábrica para la industria de las telecomunicaciones

Verificación de calidad：

Pruebas experimentales de cables ópticos profesionales

Embalaje:

Cable óptico Solución Servicio experto

Preguntas frecuentes:

Q1: ¿Fabrican cables de fibra óptica?
Somos un fabricante directo de cables de fibra óptica.

Q2: ¿Cuál es la cantidad mínima de compra?
Nuestro pedido mínimo es de 10KM, aunque flexible según sus necesidades.

P3: ¿Puedo obtener una muestra?
Se pueden proporcionar muestras, pero el cliente deberá cubrir los gastos de envío.

Q4: ¿Cuál es el tiempo de entrega estimado?
La entrega para 200KM generalmente demora entre 5 y 15 días, dependiendo de la cantidad solicitada.

Q5: ¿Cómo es la calidad?
Cada fibra óptica se prueba después de la producción y tenemos informes de calidad disponibles para usted.

P6:¿Puede proporcionar servicios OEM?
Ofrecemos servicios OEM y podemos agregar su logotipo al Productos de acuerdo a lo pedido.
