Cable de fibra óptica monomodo G652D GYFY de 96 núcleos para conductos exteriores

Modelo:

GYFY-96F

Embalaje:

Carrete de madera

Marca:

Fabricante de equipos originales (OEM)

Cantidad mínima de pedido:

30kilómetros

Categorías:

Conducto y cable aéreo

El tiempo de entrega:

5-25 días

Certificados:

ISO9001

Puerto de carga:

SHANGHÁI/NINGBO PORCELANA

Longitud:

6000 metros/Tambor de madera contrachapada o pedido del cliente

Plazo de pago:

30%TT como depósito, 70lance antes del envío

Descripción del Producto

Cable de fibra óptica multitubo suelto con revestimiento de polietileno simple para conductos exteriores, no metálico, con fibras monomodo G652D de 96 núcleos GYFY.

GYFY 96F es un cable no metálico con revestimiento de polietileno simple de 96 núcleos. Cable de fibra ópticaDiseñado para aplicaciones en conductos exteriores. Utiliza fibras monomodo G652D y una estructura de tubo holgado trenzado para una protección mecánica y ambiental superior. Su diseño no metálico garantiza una alta resistencia a interferencias electromagnéticas y rayos.

Característica:

Solicitud:

• Fibra monomodo G652D de 96 núcleos para redes de alta densidad.
• La estructura de tubo suelto mejora la protección mecánica y ambiental.
• La construcción no metálica evita interferencias eléctricas.
• Los materiales que bloquean el agua garantizan un rendimiento a largo plazo.
• Funda de polietileno resistente a los rayos UV para condiciones exteriores adversas.

• Redes de telecomunicaciones de alta densidad.
• Instalaciones de conductos exteriores en zonas urbanas y rurales.
• Redes troncales de campus y empresas.
• Infraestructura de fibra hasta el edificio (FTTB).
• Red eléctrica y redes de comunicación ferroviaria.

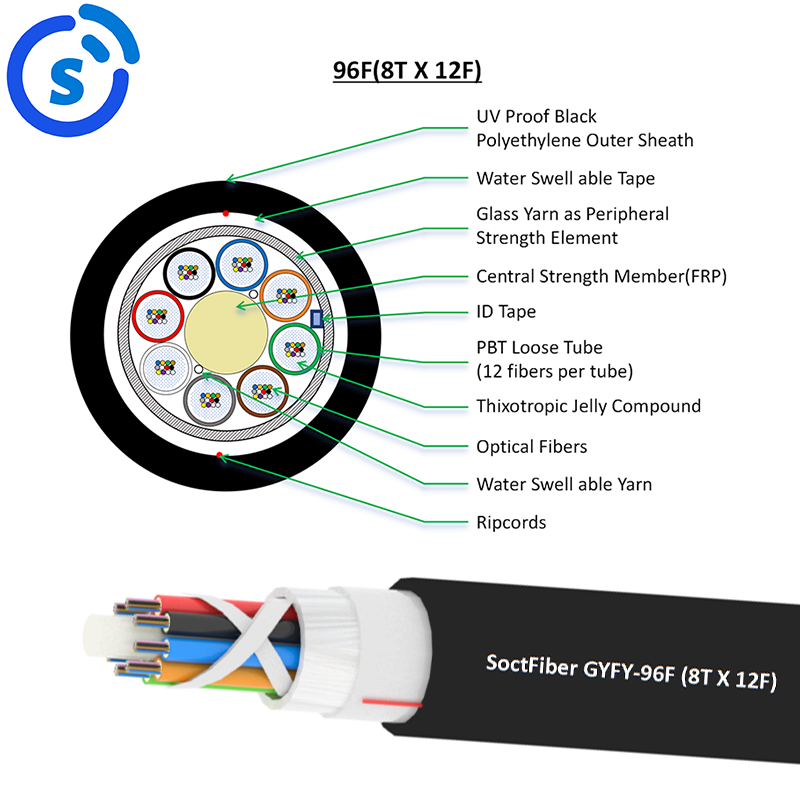

Sección transversal del cable:

Cable de fibra óptica multitubo suelto con revestimiento de polietileno simple para conductos exteriores, no metálico, con fibras monomodo G652D de 96 núcleos GYFY.

Tipos y propiedades de la fibra óptica

Artículo

Unidad

Especificación

Modelo de fibra

/

G.652D

Diámetro del campo modal

1310 nm

metrometro

9,2 ± 0,4

Diámetro del revestimiento

metrometro

125.0 ± 0.7

Revestimiento no circular

%

£0.8

Diámetro del recubrimiento

metrometro

245 ± 10

Error de concentricidad del revestimiento/revestimiento

metrometro

£12.5

Longitud de onda de corte del cable

Nuevo Méjico

£ 1260

Coeficiente de atenuación

1310 nm

dB/km

£0.35

1550 nm

dB/km

£0.21

Nivel de estrés de prueba

kpsi

≥100

Dimensiones de las construcciones de cables

Recuento de fibra

96

Estructura

1+8

Fibras por tubo

8*12F

Diámetro del tubo holgado (milímetros)

2,0 ± 0,1

Diámetro del CSM /diámetro de la almohadilla (milímetros)

3.4/3.4

Espesor mínimo de la cubierta exterior (milímetros)

1.5

Diámetro del cable (mm)

12.5±0.5

Peso del cable (kg/km)

133

dorendimiento capaz

Artículo

Parámetros

Fibra

Color

Espectro de color completo

Tubo suelto

Material

PBT

Color

Espectro de color completo

Relleno

Material

Educación física

Color

Blanco

CSM

Material

PRFV

Piezas reforzadas no metálicas

Material

Hilo de vidrio que bloquea el agua

Chaqueta exterior

Material

MDPE

Color

Negro

Radio de curvatura mínimo

Estático

10 veces el diámetro del cable

Dinámica

veces el diámetro del cable

Rendimiento de tracción

Corto plazo

3*An*9.81N

（ Atenuación adicional£0,1 dB）

Aplastar

Corto plazo

2000 N/100 mm

（Atenuación adicional£0,1 dB）

Desempeño ambiental

Artículo

Estándar

Parámetros

Temperatura de funcionamiento

IEC 60794-1-2 F1

-30℃～+70℃

Embalaje

Tipo de cable

Tambor

Altura

(milímetros)

Ancho

(milímetros)

Diámetro interior

(milímetros)

Longitud

(km)

Tipo de tambor

Año fiscal 1996

1400

960

500

6

Tambor de madera contrachapada

Estándar de cable

Sistemas de cable SOCT Productos cumplir con una o varias de las siguientes normas.Mientras tanto, cumple con muchas otras estándar de los países

DIN VDE 0888

Telcordia GR-20

DIN VDE 0472

Telcordia GR-409

IEC 60793

GB/T 7424.1-1998

IEC 60794

YD/T 901-2001

IEC 60332

Años/T 1258,1~6,2003-2006

UIT-T G.651 a G.657

Años 1997-2009

Norma TIA-EIA 598-B

Código de color óptico

Fibra No.

Color Gode
TIA=EIA 598-B

Símbolo

Fibra No.

Color Gode
DIN-VDE 0888

Símbolo

1

Azul

licenciado en Derecho

1

Rojo

RD

2

Naranja

O

2

Verde

GRAMO

3

Verde

GRAMO

3

Azul

licenciado en Derecho

4

Marrón

BR

4

Amarillo

YL

5

Pizarra

SL

5

Blanco

WH

6

Blanco

WH

6

Pizarra

SL

7

Rojo

RD

7

Marrón

BR

8

Negro

BK

8

Violeta

VI

9

Amarillo

YL

9

Agua

AQ

10

Violeta

VI

10

Negro

BK

11

Rosa

RS

11

Naranja

O

12

Agua

AQ

12

Rosa

RS

Nota:
SOCT utiliza el color estándar TIA-ElA 598-B para fibras, tubos o hilos individuales, a menos que se especifique lo contrario.
Los colores se ordenan desde el nº1 sucesivamente.
Fibras múltiples por unidad hasta 24 fibras, número de fibra 13 a 24 con anillo negro.
Cuando se ordenan diferentes tipos de fibras (SM y MM) en un cable, el primer color se asigna a las fibras SM y luego a las fibras MM sucesivamente.
Para el cable interior, el color de la cubierta del cable de fibra monomodo es amarillo y naranja para el cable de fibra multimodo OM1 y OM2, y aguamarina para el cable de fibra 50/125 OM3 u OM4, a menos que se especifique lo contrario.

Lista de materiales de la chaqueta

Código

Nombre del material

Nota

1

LSZH

Baja emisión de humo y cero halógenos

2

Educación física

Polietileno (LDPE, MDPE, HDPE)

3

CLORURO DE POLIVINILO

Cloruro de polivinilo

4

PA(nailon)

Poliamida

5

TPU

Uretano termoplástico

6

FRPE

Polietileno retardante de llama

7

TPE

Elastómero termoplástico

8

ATPE

Polietileno anti-trazas

Por lo general, la fibra monomodo ITU-T G652D que se puede utilizar en longitudes de onda de 1310 nm y 1550 nm, y tiene una atenuación baja de menos de 0,22 dB/Km, se usa ampliamente para fabricar cables para soportar redes de larga distancia. Para cumplir con los requisitos de desarrollo de la red MAN, la red de acceso y la red de área local local (LAN), las fibras monomodo ITU-T G652D, G655A/B/C y G657A/B también se requieren popularmente ahora.
La fibra multimodo, normalmente utilizada en longitudes de onda de 850 nm y 1300 nm, presenta alta atenuación y baja dispersión. Se ha aplicado principalmente a redes de transmisión de fibra óptica de corta distancia debido a su limitado ancho de banda. Sin embargo, la fibra multimodo ofrece una excelente eficiencia de acoplamiento de conexión gracias a su gran NA (apertura numérica). Las fibras multimodo de 50/125 µm y 62,5/125 µm se utilizan ampliamente en sistemas LAN. A la vez, se solicitan y utilizan cada vez más fibras ópticas especializadas en los sectores militar, de sistemas de control de transporte, de nuevas energías y de suministro de energía.

Fibra óptica Indica

Descripción del tipo de fibra óptica

UIT-T/CEI

Símbolo

Monomodo 9/125 OS1

UIT-T G.652.B, CEI 60793-2-50 B1.1

G652B

Pico de agua bajo OS2 de modo único 9/125

UIT-T G.652.D, CEI 60793-2-50 B1.3

G652D

G655C monomodo 9/125 con dispersión desplazada distinta de cero

UIT-T G.655.C/D/E, CEI 60793-2-50-B4_c/d/e

G655C

G655D monomodo 9/125 con dispersión desplazada distinta de cero

UIT-T G.655.C/D/E, CEI 60793-2-50-B4_c/d/e

G655D

G655E monomodo 9/125 con dispersión desplazada distinta de cero

UIT-T G.655.C/D/E, CEI 60793-2-50-B4_c/d/e

G655E

Pico de agua bajo OS2 de modo único 9/125 BI.G657A1

UIT-T G.657.A1,IEC 60793-2-50 B6_a1

G657A1

Pico de agua bajo OS2 de modo único 9/125 BI.G657A2

UIT-T G.657.A2,IEC 60793-2-50 B6_a2

G657A2

Pico de agua bajo OS2 de modo único 9/125 BI.G657B3

UIT-T G.657.B3, CEI 60793-2-50 B6_a3

G657B3

Multimodo 62,5/125 OM1

IEC 60793-2-10 A1b

OM1

Multimodo 50/125 OM2

IEC 60793-2-10 A1a 1 tipo

OM2

OM3-300 Plus multimodo 50/125

IEC 60793-2-10 Tipo A1a 2

OM3

OM3-550 Plus multimodo 50/125

IEC 60793-2-10 Tipo A1a 2

OM4

Capacidad del entorno de fibra óptica

Prueba y condición

Fibra SM

Fibra MM

Atenuación en ciclos de temperatura
△a(-60℃~+85℃)

≤0,05 dB/Km a 1310 nm

≤0,1 dB/Km a 850 nm

≤0,05 dB/Km a 1550 nm

≤0,1 dB/Km a 1300 nm

Atenuación en ciclos de temperatura y humedad
(-10℃~+85℃,98%R.H.)

≤0,05 dB/Km a 1310 nm

≤0,1 dB/Km a 850 nm

≤0,05 dB/Km a 1550 nm

≤0,1 dB/Km a 1300 nm

Atenuación en la dependencia del remojo en agua
(23℃,30 días)

≤0,05 dB/Km a 1310 nm

≤0,1 dB/Km a 850 nm

≤0,05 dB/Km a 1550 nm

≤0,1 dB/Km a 1300 nm

Atenuación en dependencia del calor húmedo
(85℃,85%R.H.,30 días)

≤0,05 dB/Km a 1310 nm

≤0,1 dB/Km a 850 nm

≤0,05 dB/Km a 1550 nm

≤0,1 dB/Km a 1300 nm

Características:

G.652.D

G.655

50/125 um

62,5/125 um

Atenuación

a 850 nm

–

–

≤3,0 dB/km

≤3,0 dB/km

@1300 nm

–

–

≤1,0 dB/km

≤1,0 dB/km

@1310 nm

≤0,36 dB/km

≤0,40 dB/km

–

–

@1550 nm

≤0,22 dB/km

≤0,23 dB/km

–

–

Ancho de banda

a 850 nm

–

–

≥500 MHz · km

≥200 MHz · km

@1300 nm

–

–

≥1000 MHz · km

≥600 MHz · km

Polarización
modo
dispersión

fibra individual

≤0,20 ps/√km

≤0,20 ps/√km

–

–

Valor del enlace de diseño
(M=20,Q=0,01%)

≤0,1 ps/√km

≤0,1 ps/√km

–

–
