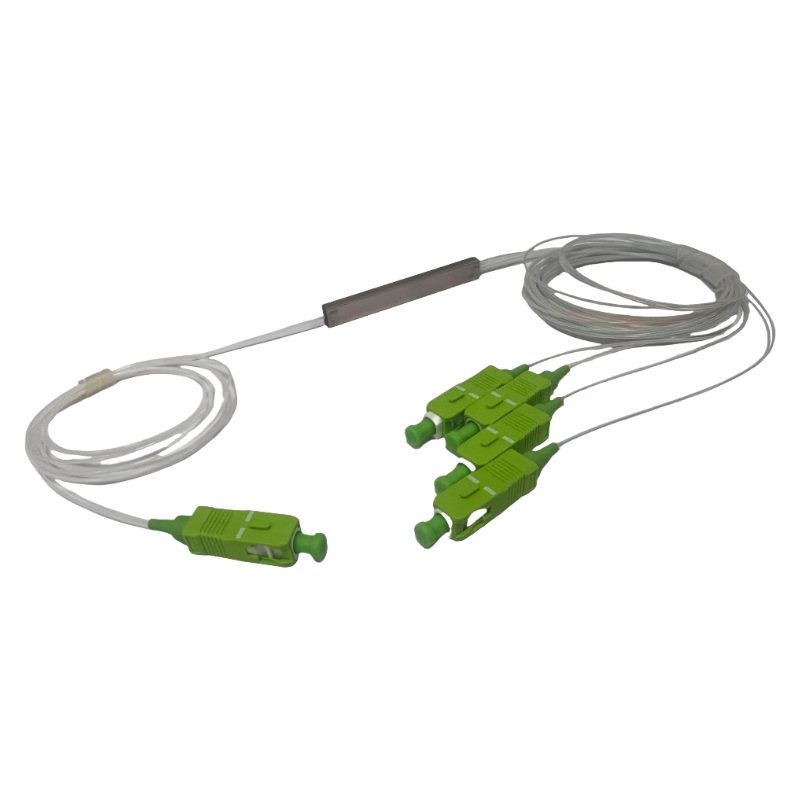

ConsultaEls mòduls d'enganxament SoctFiber 1x4 PLC Splitters s'utilitzen per punts d'accés d'usuaris en sistemes FTTX que requereixen la divisió òptica. S'utilitzen principalment per terminar els cables òptics que entren en zones residencials o edificis. Tenen funcions com ara l'ancoratge del fibre òptic, la desvernissatge, el soldadura, el retall i la divisió. Després de la divisió òptica, els cables arriben a l'usuari final en forma de cables de baixa.
1. El La pèrdua no és sensible a la longitud d'ona de la llum, satisfant les necessitats de transmissió de diferents longituds d'ona.
2. La senyal pot ser distribuïda uniformement als usuaris.
3. L'estructura és compacta i petita, i es pot instal·lar directament en diverses caixes de connexió existents.
4. El cost de multicanal és baix, i més branques hi hagi, més evident és la vantatge de cost.
5. Baixa pèrdua d'inserció
Nom del producte | F ibre O ptic PLC S divisor | Embalatge: | Caixa de cartró |
Temps de lliurament: | 3-7 dies laborables | Nom de la marca: | SoctFiber |
Lloc d'origen: | Jiangsu, Xina | Número de model: | PLC 1X4 |
Conector: | SC | OEM: | Sí |
Configuració de ports | 1x2 | 1x3 | 1x4 | 1x6 | 1x8 | 1x12 | 1x16 | 1x32 | 1x64 |
Inserció Pèrdua (dB) | 4.1 | 6.5 | 7.5 | 10.0 | 10.8 | 12.9 | 13.8 | 17.0 | 21.4 |
Pèrdua Uniformitat (dB) | 0.6 | 0.6 | 0.6 | 0.6 | 0.8 | 1.0 | 1.2 | 1.5 | 1.5 |
Polarització Pèrdua dependent (dB) | 0.2 | 0.2 | 0.2 | 0.2 | 0.2 | 0.2 | 0.25 | 0.3 | 0.4 |
Pèrdua dependent de longitud d'ona (dB) | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.5 | 0.5 | 0.5 |
Pèrdua dependent de la temperatura (dB) | 0.4 | 0.4 | 0.4 | 0.4 | 0.4 | 0.4 | 0.5 | 0.5 | 0.5 |
Pèrdua de retorn (dB) | UPC ≥ 50; APC ≥ 55 | ||||||||
Directivitat (dB) | ≥ 55 | ||||||||
Longitud d'ona de funcionament (nm) | 1260~1650 | ||||||||
Tipus de fibra | G657A1 OR especificat pel client | ||||||||
Temperatura d'Operació | -40~+85 | ||||||||
Temperatura d'emmagatzematge | -40~+85 | ||||||||
1x2;1x3;1x4;1x6;1x8 | 100x25x130mm( WxHxL ) |
1x12;1x16 | 100x50x130mm( WxHxL ) |
1x32 | 100x102x130mm( WxHxL ) |
1x64 | 100x200x130mm( WxHxL ) |
Els Divisors òptics de fibra PLC juguen un paper important en les xarxes STPHP. Els Divisors òptics de fibra PLC realitzen la divisió de senyals òptiques d'una fibra òptica a múltiples fibres òptiques, i l'energia òptica es distribueix uniformement. Els Divisors òptics de fibra PLC consten de tres parts: una pilota divisor òptic i una acoblament d'arrays de fibra a ambdós extrems. Aquests tres components han d'estar alineats amb precisió, i el seu disseny i montatge juguen un paper important en la estabilitat dels Divisors òptics de fibra PLC. Hi ha diversos processos importants en el procés de producció dels Divisors òptics de fibra PLC,
1. Preparació de les pilotes PLC i arrays òptics,
2. Alineació de la trajectòria òptica.
3. Proves de fiabilitat, proves ambientals i proves mecàniques.
Els divisors òptics de fibra PLC tenen una varietat de modes de divisió. La divisió normal més comuna és una paret de divisió uniforme, que es pot dissenyar com a 1xN i 2xN. N és generalment un múltiple de dos, com ara 1x2, 1x4, 1x8, 1x16, 1x32 Divisors Òptics de Fibra.
És clar, també hi ha Divisors Òptics de Fibra PLC amb racons de divisió no uniformes, que distribueixen asimètricament l'energia del senyal òptic d'entrada a múltiples canals de sortida.
Els tipus de divididors òptics de fibra PLC es classifiquen principalment segons diferents mètodes d'embalatge, incloent principalment el tipus dispositiu, embalatge micro, embalatge en caixa, tipus insertable, tipus de rack, tipus mural, etc.
Tipus de rack: instal·lat en un gabinet OLT de 19 polzades; quan la branca d'òptica entra Pàgina d'inici , l'equipament d'instal·lació proporcionat és un gabinet digital estàndard; quan l'ODN necessita posar-se sobre la taula.
Tipus de caixa: instal·lat en un rack estàndard de 19 polzades; quan la branca d'òptica entra a l'habitatge, l'equipament d'instal·lació proporcionat és una caixa de connexió de cables; quan la branca d'òptica entra a l'habitatge, s'instal·la en l'equipament especificat pel client.
Tipus de fibra desprotegida:
① Instal·lat en diferents tipus de caixes de pigtail.
② Instal·lat en diferents tipus d'instruments de prova i sistemes WDM.
Tipus de separador:
① Instal·lat en diferents tipus d'equipaments de distribució òptica.
② Instal·lat en diferents tipus d'instruments de prova òptics.
Mini:
① Instal·lat a la caixa d'unió del cable òptic.
② Instal·lat a la caixa de mòduls.
③ Instal·lat a la caixa de cablats.
Tipus d'enclavable: Aquest dispositiu s'utilitza per punts d'accés d'usuaris que necessiten dividir en el sistema FTTX. Completa principalment la terminació dels cables òptics que entren a la comunitat o edifici. Té les funcions de fixació, desencapsulació, soldadura, salt i branca de fibra òptica. Després de dividir, entra a l'usuari final en forma de cable òptic domèstic.
Tipus de cartria: adequat per a la instal·lació integrada de diferents tipus de divididors d'fibra òptica, multiplexadors per divisió de longitud d'ona, etc.
