لماذا يعتبر نصف قطر انحناء كابل الألياف البصرية مهمًا جدًا؟

في تركيبات الألياف الضوئية، يعتبر نصف قطر الانحناء عاملاً حاسماً يتم تجاهله في كثير من الأحيان، ولكن الانحناء غير السليم يمكن أن يؤدي إلى إضعاف الإشارة.

في أغسطس، نُكمل خدمة FTTR (الألياف الضوئية إلى الغرف) لفندق RIU Palace Aruba. ونظرًا لصعوبة توصيل الكابلات داخل المبنى بشكل متكرر، فقد أوصينا العميل بنموذج كابل ألياف ضوئية مقاوم للانحناء. صُمم هذا النوع من الألياف خصيصًا لتجاوز المنعطفات الضيقة والقنوات دون المساس بجودة الإشارة، وقد وافق العميل على هذا الحل.

في المرحلة الأولى من المشروع، طلب العميل كابل ألياف بصرية مرنًا لسهولة تمريره عبر الأنابيب، ومزود بغلاف خارجي مقاوم للهب والحرائق وفقًا لمعايير CPR-Eca. أوصينا بكابل GYFXZY-24B6a.

اعترض العميل على هذا الهيكل، معتقدًا أن صغر قطر GYFXZY-24B6a، الذي يبلغ 6 مم فقط، يجعل الكابل يبدو غير متين بما يكفي. واقترح استخدام هيكل ADSS بدلاً منه.

هذا يُسلّط الضوء على مفهوم خاطئ شائع. لنُقارن الاختلافات بين ADSS وGYFXZY لتوضيح سبب استخدامهما لتطبيقات مختلفة تمامًا.

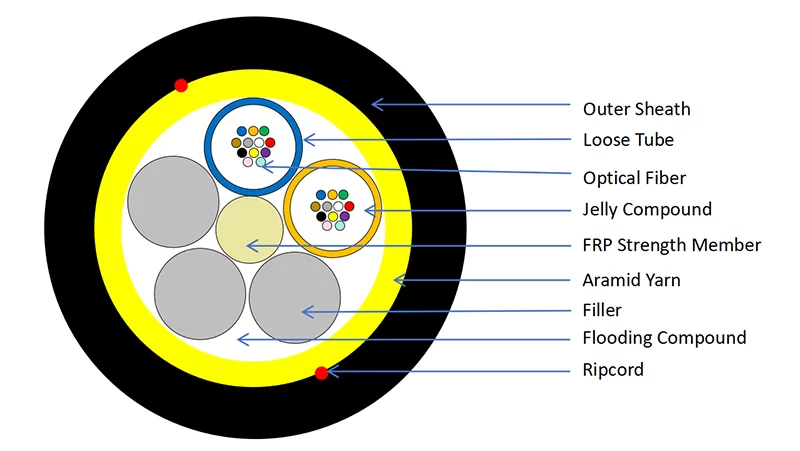

بفضل عنصر القوة المركزي المصنوع من البلاستيك المقوى بالألياف الزجاجية (FRP) والحشوات، يتميز هيكل كابلات ADSS بنصف قطر انحناء أدنى كبير، مما يجعلها أقل مرونة. على النقيض من ذلك، يسمح الهيكل الأنبوبي المركزي المرن لكابلات GYFXZY بنصف قطر انحناء أصغر بكثير. لذلك، لا يُعد ADSS مناسبًا للكابلات داخل المباني.

يُحدد نصف قطر الانحناء الحد الأدنى للانحناء الذي يتحمله كابل الألياف الضوئية بأمان دون فقدان الإشارة أو تلف مادي. يضمن الحفاظ على نصف قطر الانحناء المناسب نفاذية الضوء المثلى ويمنع خسائر الانحناءات الدقيقة التي تؤثر سلبًا على أداء الشبكة.

العديد من الفنيين لا يدركون ذلك نصف قطر الانحناء إن المتطلبات هي أكثر من مجرد اقتراحات، فهي تعتمد على الفيزياء البصرية الأساسية.

بصفتي مُصنّعًا خبيرًا لكابلات الألياف الضوئية، أُدرك تمامًا أهمية هذه الخاصية. اسمحوا لي أن أشارككم بعض التفاصيل الفنية والاعتبارات العملية الرئيسية التي ينبغي على كل مهندس مشاريع معرفتها.

ما هو تعريف نصف قطر انحناء كابل الألياف البصرية بالضبط؟

غالبًا ما يخلط الفنيون الميدانيون بين نصف قطر الانحناء وزوايا الانحناء، مما يؤدي إلى أخطاء في التثبيت.

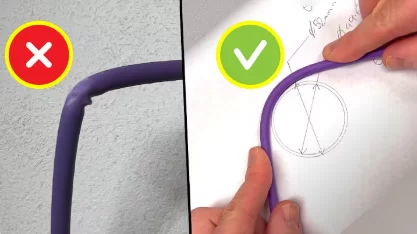

نصف قطر الانحناء هو الحد الأدنى لنصف القطر الذي يدور حوله الفيبر يمكن ثني الكابل دون التسبب في ضعف مفرط للإشارة أو تلف مادي. يُعبَّر عنه عادةً بمضاعف القطر الخارجي للكابل، ويختلف باختلاف تركيب الكابل واستخدامه.

فهم تقني شامل لمواصفات نصف قطر الانحناء

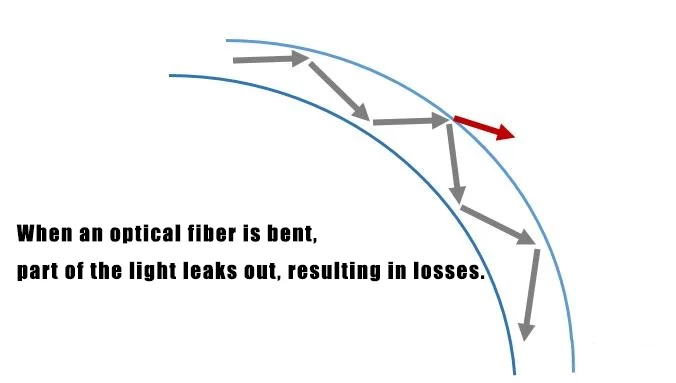

يعتمد علم نصف قطر الانحناء على فهم فيزياء انتشار الضوء. عندما ينتقل الضوء عبر في الألياف، يتسرب بعض الضوء عبر الغلاف الخارجي فيما يُسمى بالموجة المتلاشية. يُسرّع ثني الألياف بشكل حاد فقدان الضوء هذا من خلال تأثيرات الانحناء الكلي. تختلف أنواع الألياف بحساسيتها للانحناء، فالألياف أحادية الوضع تتطلب عمومًا أنصاف أقطار انحناء أكبر من الألياف متعددة الأوضاع نظرًا لصغر حجم قلبها.

هناك العديد من العوامل الرئيسية التي تؤثر على متطلبات نصف قطر الانحناء:

عامل	التأثير على نصف قطر الانحناء	اعتبارات عملية
نوع الكابل	تسمح الكابلات ذات التخزين المؤقت الضيق بنصف قطر أصغر	اختر نوع الكابل بناءً على مسار التثبيت
عدد الألياف	قد تتطلب أعداد الألياف الأعلى أنصاف أقطار أكبر	خطط لتوفير مساحة إضافية في المناطق المزدحمة
درجة حرارة التثبيت	تتطلب درجات الحرارة الباردة نصف قطر أكبر	مراعاة التغيرات الموسمية في درجات الحرارة
طريقة التثبيت	تحتاج التركيبات الديناميكية إلى أقطار أكبر	استخدم مواصفات مختلفة للسحب مقابل الموضع النهائي
بيئة التشغيل	يتطلب الإجهاد المستمر أنصاف أقطار محافظة	تحتاج الإعدادات الصناعية إلى هامش إضافي

قد تكون عواقب تجاهل مواصفات نصف قطر الانحناء وخيمة. فبالإضافة إلى فقدان الإشارة الفوري، يُسبب الانحناء المفرط كسورًا إجهادية تتطور مع مرور الوقت. وقد وثّقتُ حالاتٍ تعطلت فيها كابلاتٌ مثنيةٌ بشكلٍ غير صحيح تمامًا بعد ستة أشهر من التشغيل، رغم أن الاختبارات الأولية أظهرت أداءً مقبولًا.

هل يمكنني ثني كابل الألياف الضوئية بزاوية 90 درجة؟

تتطلب العديد من سيناريوهات التركيب انعطافات حادة، خاصةً في رافعات المباني ورفوف المعدات. ومع ذلك، يتطلب تحقيق انحناءات بزاوية 90 درجة تخطيطًا وتنفيذًا دقيقين.

نعم، يمكنك إنشاء انحناءات بزاوية 90 درجة، ولكن فقط باستخدام تقنيات الانحناء المناسبة والحفاظ على الحد الأدنى لنصف قطر الانحناء طوال المنعطف. قد يلزم استخدام ألياف متخصصة غير حساسة للانحناء أو أدوات ميكانيكية مثل بكرات الزوايا للانعطافات الحادة.

تطبيق عملي للانحناءات بزاوية 90 درجة في التركيبات الواقعية

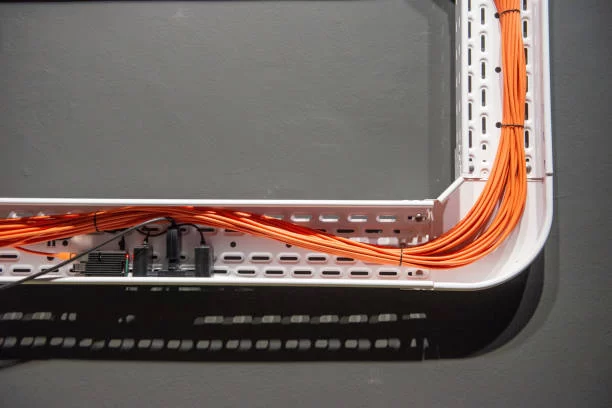

يتطلب إنشاء انحناءات 90 درجة موثوقة معرفة تقنية وخبرة عملية. أولاً، احسب المساحة الفعلية المطلوبة بناءً على الحد الأدنى لنصف قطر انحناء الكابل. على سبيل المثال، كابل قطره بوصة واحدة ويتطلب نصف قطر انحناء 10x، يحتاج إلى انحناء بنصف قطر 10 بوصات، مما يعني أن الانحناء سيشغل مساحة أفقية ورأسية كبيرة.

عندما تمنع ضيقات المساحة الانحناء المثالي، فكّر في الحلول التالية: استخدم قنوات زوايا مُشكّلة مسبقًا أو أذرعًا كاسحة تحافظ على نصف قطر ثابت، أو انشر أليافًا مقاومة للانحناء مُصممة خصيصًا للمساحات الضيقة، أو نفّذ وصلات في نقاط الزوايا بدلًا من الانحناء المستمر. أنصح دائمًا باختبار الانحناء المُكتمل باستخدام جهاز OTDR للتأكد من عدم وجود أي توهين إضافي.

التوثيق أمر بالغ الأهمية - دوّن جميع الانحناءات الحادة في سجلات التركيب وأدرجها في أدلة الصيانة. يحتاج الفنيون المستقبليون إلى معرفة مواقع هذه النقاط الحرجة لتجنب المزيد من الضغط أثناء التعديلات أو الإصلاحات.

فهم جداول نصف قطر انحناء كابلات الألياف الضوئية

تختلف مواصفات نصف قطر الانحناء اختلافًا كبيرًا باختلاف أنواع الكابلات والمصنعين. لذا، يُعدّ وجود جدول مرجعي شامل أمرًا أساسيًا لتخطيط التركيب وتنفيذه بشكل سليم.

توفر جداول نصف قطر الانحناء متطلبات انحناء دنيا محددة لمختلف أنواع الكابلات في ظل ظروف تركيب مختلفة. تُعد هذه الطاولات أدوات لا غنى عنها لمهندسي التصميم والمُركِّبين وموظفي الصيانة لضمان الامتثال لمواصفات الشركة المُصنِّعة.

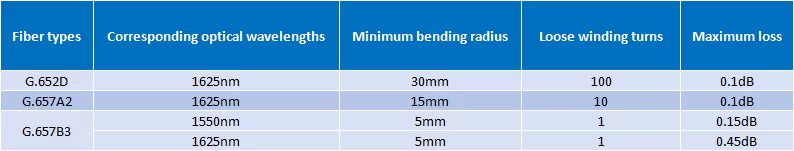

حدد قطاع تقييس الاتصالات بالاتحاد الدولي للاتصالات (ITU-T) الحد الأدنى لنصف قطر الانحناء لمختلف أنواع الألياف الضوئية. وفيما يلي تعريفات الحد الأدنى لنصف قطر الانحناء للألياف الضوئية الأكثر شيوعًا:

تحليل مفصل لتطبيقات جدول نصف قطر الانحناء وتفسيره

يجب أن يُميّز جدول نصف قطر الانحناء المناسب بين نصف قطر الانحناء الثابت (الثابت) ونصف قطر الانحناء الديناميكي (أثناء التركيب). ينطبق نصف قطر الانحناء الثابت على الكابلات في موضعها النهائي، بينما يُنظّم نصف قطر الانحناء الديناميكي عمليات السحب والوضع المؤقت. تُوفّر معظم الشركات المُصنّعة كلتا القيمتين، حيث يكون نصف قطر الانحناء الديناميكي عادةً أكبر من نصف قطر الانحناء الثابت بمقدار 1.5 إلى 2 مرة.

عند استخدام هذه الجداول، يُرجى مراعاة الجوانب العملية التالية: مراعاة عمر الكابلات - فقد تصبح بعض المواد أقل مرونة بمرور الوقت، ومراعاة تقلبات درجات الحرارة التي تؤثر على مرونة المواد، وتذكر أن الكابلات المجمعة قد تكون لها متطلبات مختلفة عن الكابلات الفردية. أُضيف دائمًا هامش أمان يتراوح بين 20 و25% إلى القيم المنشورة للتركيبات الحرجة.

لأغراض التصميم، تساعد جداول نصف قطر الانحناء في تحديد متطلبات حجم المسارات. عند تصميم صواني الكابلات أو الأنابيب، يجب التأكد من أنها تستوعب نصف قطر الانحناء المطلوب لجميع الكابلات المخطط لها. غالبًا ما يُصبح هذا عاملًا مُقيّدًا في بيئات التركيب الكثيفة.

هل نصف قطر الانحناء هو السبب الرئيسي لفشل كابل الألياف الضوئية؟

مع أن مشاكل نصف قطر الانحناء تُسهم بشكل كبير في أعطال الألياف، إلا أنها نادرًا ما تكون السبب الوحيد. يساعد فهم طبيعة الأعطال بشكل كامل على وضع استراتيجيات وقائية شاملة.

تُعد انتهاكات نصف قطر الانحناء من بين الأسباب الثلاثة الرئيسية لفشل الألياف، ولكنها عادةً ما تصاحب عوامل أخرى مثل الإجهاد الميكانيكي، والظروف البيئية، أو عيوب التصنيع. وتمنع الإدارة السليمة للانحناء ما يقارب 40% من الأعطال المتعلقة بالتركيب.

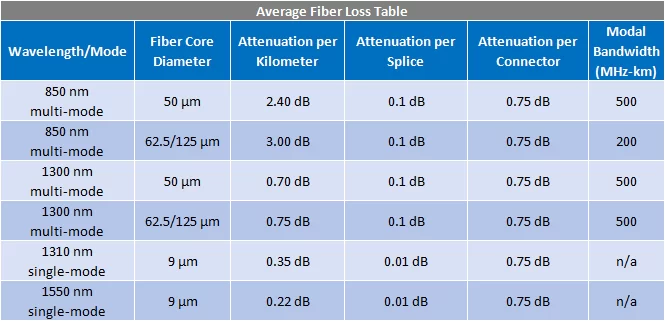

تحليل الفشل الشامل واستراتيجيات الوقاية منه

بناءً على تحليلي لمئات حالات الفشل، تُشكل المشاكل المتعلقة بالانحناء حوالي 35% من حالات الفشل المبكر. ومع ذلك، نادرًا ما تحدث هذه الحالات بمعزل عن غيرها. وترتبط معظم حالات فشل نصف قطر الانحناء بعوامل مساهمة، مثل سوء التعامل مع الكابلات أثناء التركيب، أو تصميم المسارات غير المناسب، أو التغيرات البيئية غير المتوقعة.

تشمل أكثر حالات الفشل شيوعًا المرتبطة بالانحناء ما يلي: ضعف الانحناء الدقيق الناتج عن نقاط الضغط على الحواف الحادة، وفقدان الانحناء الكبير الناتج عن الانحناءات الضيقة المستمرة، وكسر الألياف بسبب الإجهاد المفرط أثناء التركيب. غالبًا ما تتأخر بداية هذه الأعطال - فقد لا تظهر أثناء الاختبار الأولي، بل تتطور على مدار أسابيع أو أشهر.

تتطلب الوقاية نهجًا منهجيًا: تطبيق برامج تدريبية صارمة لفرق التركيب، واستخدام أدوات الانحناء وأجهزة القياس المناسبة، وإجراء فحص شامل لجميع الانحناءات أثناء التركيب، ووضع معايير توثيق واضحة. يجب أن تشمل الصيانة الدورية التحقق من نصف قطر الانحناء، وخاصةً في المناطق المعرضة للتغيرات البيئية أو الاضطرابات المحتملة.

خاتمة

الحفاظ على نصف قطر الانحناء المناسب أمرٌ بالغ الأهمية لأداء الألياف وطول عمرها. التزم دائمًا بمواصفات الشركة المصنعة وطبّق إجراءات صارمة لمراقبة الجودة طوال دورة حياة الكابل.
